肖峰_1208090526_金碧园钢筋混凝土小高层住宅楼设计VIP免费

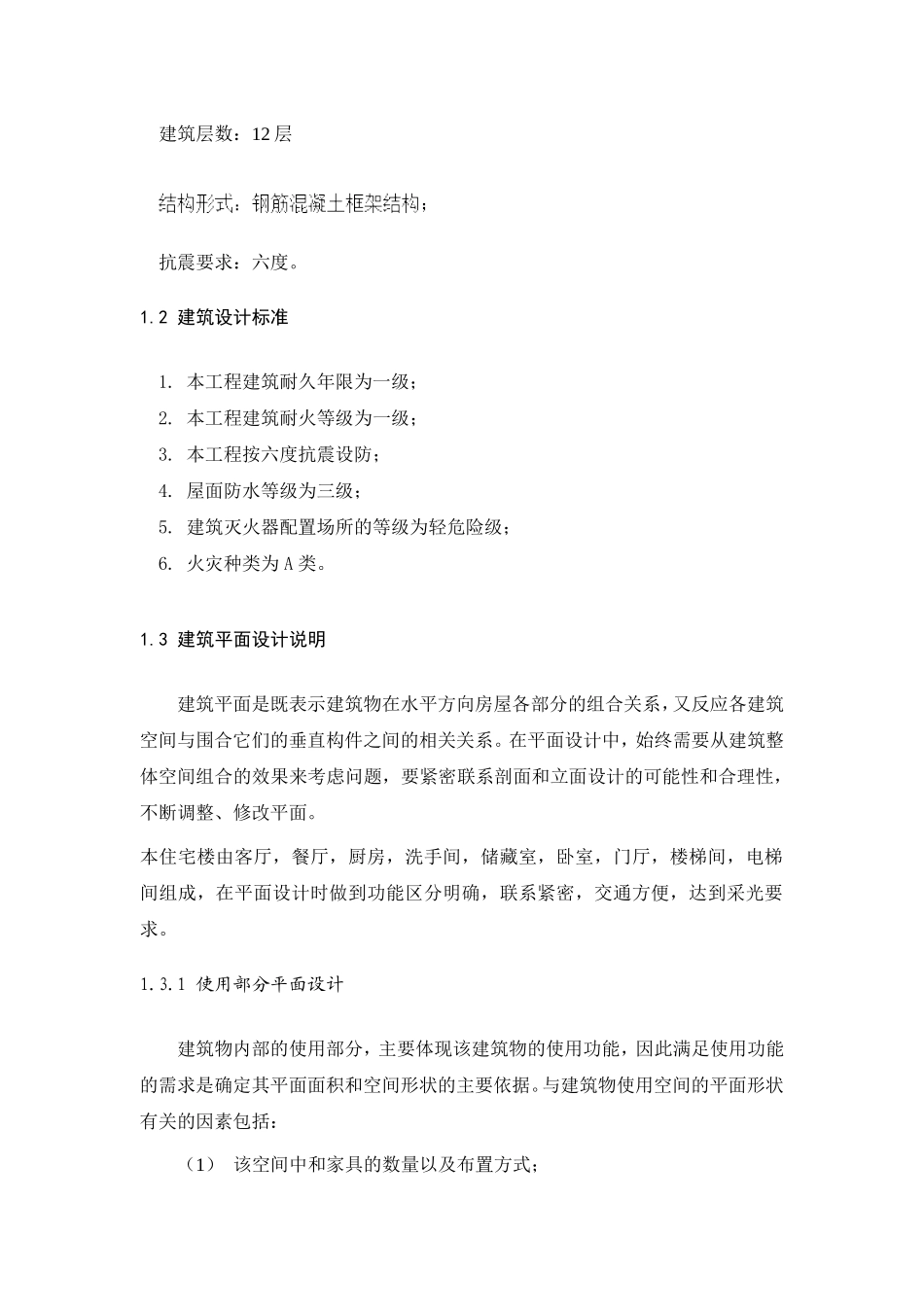

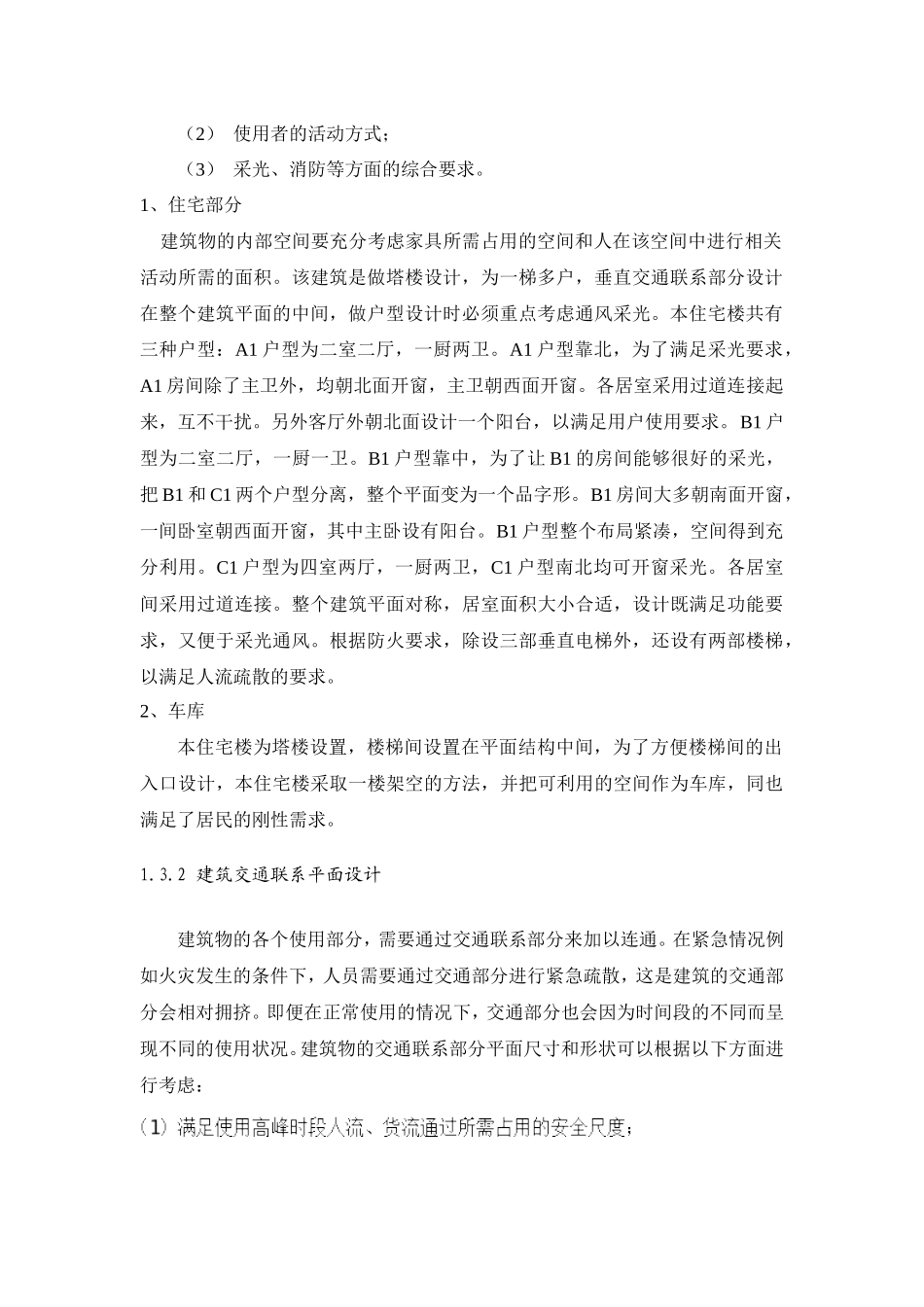

第一章建筑设计说明1.1工程概况1.1.1总平面图根据城市商业网点的布局需要和居住区的规划，本设计拟在长沙市雨花区中心地段修建一栋高层住宅楼。建筑平面如图所示，本设计为场地1。建筑物周围场地平整，无障碍物和异常物，场地东西方向长度为60米，南北方向长度为40米，场地一侧临近城市的主干道路，交通比较便利。图1-1场地平面图1.1.2.建筑规模占地面积：24000m2建筑面积：8010m2建筑层数：12层抗震要求：六度。1.2建筑设计标准1.本工程建筑耐久年限为一级；2.本工程建筑耐火等级为一级；3.本工程按六度抗震设防；4.屋面防水等级为三级；5.建筑灭火器配置场所的等级为轻危险级；6.火灾种类为A类。1.3建筑平面设计说明建筑平面是既表示建筑物在水平方向房屋各部分的组合关系，又反应各建筑空间与围合它们的垂直构件之间的相关关系。在平面设计中，始终需要从建筑整体空间组合的效果来考虑问题，要紧密联系剖面和立面设计的可能性和合理性，不断调整、修改平面。本住宅楼由客厅，餐厅，厨房，洗手间，储藏室，卧室，门厅，楼梯间，电梯间组成，在平面设计时做到功能区分明确，联系紧密，交通方便，达到采光要求。1.3.1使用部分平面设计建筑物内部的使用部分，主要体现该建筑物的使用功能，因此满足使用功能的需求是确定其平面面积和空间形状的主要依据。与建筑物使用空间的平面形状有关的因素包括：（1）该空间中和家具的数量以及布置方式；（2）使用者的活动方式；（3）采光、消防等方面的综合要求。1、住宅部分建筑物的内部空间要充分考虑家具所需占用的空间和人在该空间中进行相关活动所需的面积。该建筑是做塔楼设计，为一梯多户，垂直交通联系部分设计在整个建筑平面的中间，做户型设计时必须重点考虑通风采光。本住宅楼共有三种户型：A1户型为二室二厅，一厨两卫。A1户型靠北，为了满足采光要求，A1房间除了主卫外，均朝北面开窗，主卫朝西面开窗。各居室采用过道连接起来，互不干扰。另外客厅外朝北面设计一个阳台，以满足用户使用要求。B1户型为二室二厅，一厨一卫。B1户型靠中，为了让B1的房间能够很好的采光，把B1和C1两个户型分离，整个平面变为一个品字形。B1房间大多朝南面开窗，一间卧室朝西面开窗，其中主卧设有阳台。B1户型整个布局紧凑，空间得到充分利用。C1户型为四室两厅，一厨两卫，C1户型南北均可开窗采光。各居室间采用过道连接。整个建筑平面对称，居室面积大小合适，设计既满足功能要求，又便于采光通风。根据防火要求，除设三部垂直电梯外，还设有两部楼梯，以满足人流疏散的要求。2、车库本住宅楼为塔楼设置，楼梯间设置在平面结构中间，为了方便楼梯间的出入口设计，本住宅楼采取一楼架空的方法，并把可利用的空间作为车库，同也满足了居民的刚性需求。1.3.2建筑交通联系平面设计建筑物的各个使用部分，需要通过交通联系部分来加以连通。在紧急情况例如火灾发生的条件下，人员需要通过交通部分进行紧急疏散，这是建筑的交通部分会相对拥挤。即便在正常使用的情况下，交通部分也会因为时间段的不同而呈现不同的使用状况。建筑物的交通联系部分平面尺寸和形状可以根据以下方面进行考虑：1、走道2、门厅门厅是建筑主要出入口处的交通枢纽。为了用户出入方便，门厅位置设置在靠南面，面积宽敞。为满足人流的需要，门厅设置有2个大门，其中一个为无障碍通道，出入口设置有雨蓬。2、楼梯和电梯大厅内有三部电梯，建筑两边两部防火楼梯，出电梯就进可以直接进入居室，导向性明显。设计楼梯时，主要从这几个方面来考虑：1.3.2建筑物交通联系部分的平面设计在对建筑物的各使用部分进行功能分区及流线组织的分析后，交通联系的方式及其相应的布置和安排成为实现目标的关键。本建筑设计采用的是并联式组合的方法。这种组合方式是通过走道或一个处在中心位置的公共部分，连接并联的各个使用空间。图1-2建筑平面设计示意图1.4建筑立面设计说明本建筑为一栋12层的住宅楼，外观形状比较规则，采用对称式布局，建筑有比较明显的中轴线，主体部分位于中轴线上，使建筑显得庄严挺拔。建筑立面设计偏重于对建筑物的各个立面以及其外表面上所有的构件。在设计时，先根据初步...
