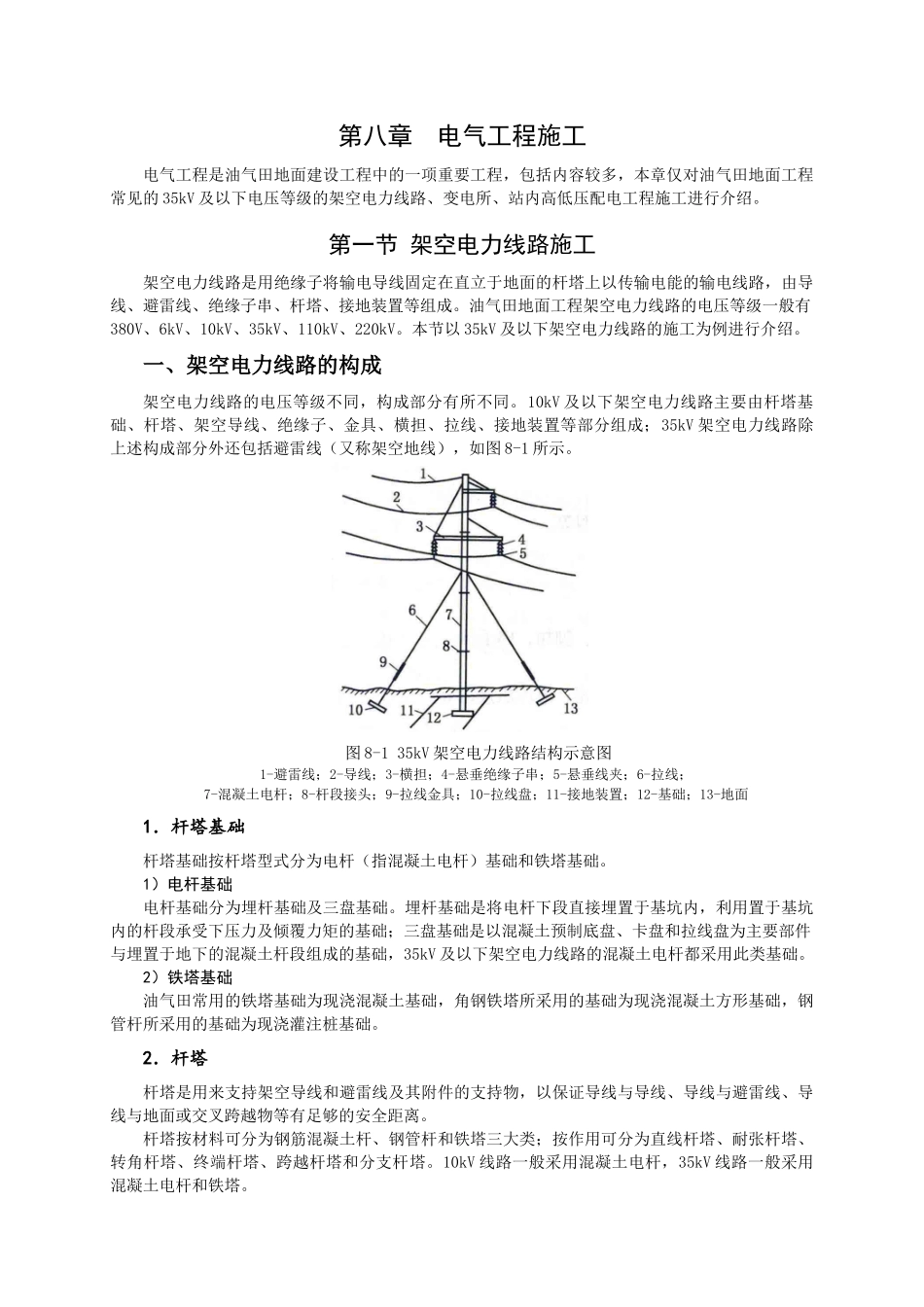

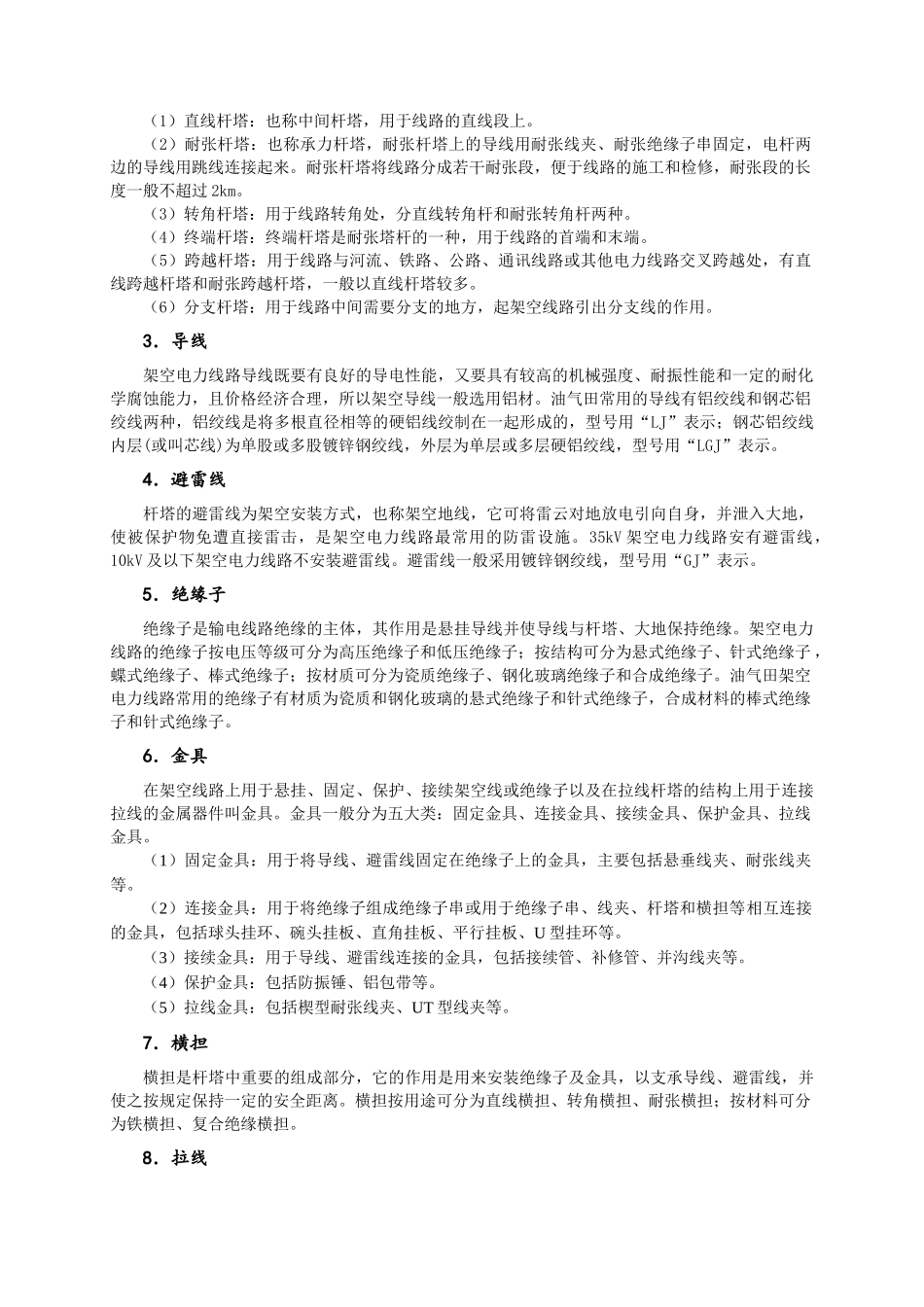

第八章电气工程施工电气工程是油气田地面建设工程中的一项重要工程，包括内容较多，本章仅对油气田地面工程常见的35kV及以下电压等级的架空电力线路、变电所、站内高低压配电工程施工进行介绍。第一节架空电力线路施工架空电力线路是用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路，由导线、避雷线、绝缘子串、杆塔、接地装置等组成。油气田地面工程架空电力线路的电压等级一般有380V、6kV、10kV、35kV、110kV、220kV。本节以35kV及以下架空电力线路的施工为例进行介绍。一、架空电力线路的构成架空电力线路的电压等级不同，构成部分有所不同。10kV及以下架空电力线路主要由杆塔基础、杆塔、架空导线、绝缘子、金具、横担、拉线、接地装置等部分组成；35kV架空电力线路除上述构成部分外还包括避雷线（又称架空地线），如图8-1所示。图8-135kV架空电力线路结构示意图1-避雷线；2-导线；3-横担；4-悬垂绝缘子串；5-悬垂线夹；6-拉线；7-混凝土电杆；8-杆段接头；9-拉线金具；10-拉线盘；11-接地装置；12-基础；13-地面1．杆塔基础杆塔基础按杆塔型式分为电杆（指混凝土电杆）基础和铁塔基础。1）电杆基础电杆基础分为埋杆基础及三盘基础。埋杆基础是将电杆下段直接埋置于基坑内，利用置于基坑内的杆段承受下压力及倾覆力矩的基础；三盘基础是以混凝土预制底盘、卡盘和拉线盘为主要部件与埋置于地下的混凝土杆段组成的基础，35kV及以下架空电力线路的混凝土电杆都采用此类基础。2）铁塔基础油气田常用的铁塔基础为现浇混凝土基础，角钢铁塔所采用的基础为现浇混凝土方形基础，钢管杆所采用的基础为现浇灌注桩基础。2．杆塔杆塔是用来支持架空导线和避雷线及其附件的支持物，以保证导线与导线、导线与避雷线、导线与地面或交叉跨越物等有足够的安全距离。杆塔按材料可分为钢筋混凝土杆、钢管杆和铁塔三大类；按作用可分为直线杆塔、耐张杆塔、转角杆塔、终端杆塔、跨越杆塔和分支杆塔。10kV线路一般采用混凝土电杆，35kV线路一般采用混凝土电杆和铁塔。（1）直线杆塔：也称中间杆塔，用于线路的直线段上。（2）耐张杆塔：也称承力杆塔，耐张杆塔上的导线用耐张线夹、耐张绝缘子串固定，电杆两边的导线用跳线连接起来。耐张杆塔将线路分成若干耐张段，便于线路的施工和检修，耐张段的长度一般不超过2km。（3）转角杆塔：用于线路转角处，分直线转角杆和耐张转角杆两种。（4）终端杆塔：终端杆塔是耐张塔杆的一种，用于线路的首端和末端。（5）跨越杆塔：用于线路与河流、铁路、公路、通讯线路或其他电力线路交叉跨越处，有直线跨越杆塔和耐张跨越杆塔，一般以直线杆塔较多。（6）分支杆塔：用于线路中间需要分支的地方，起架空线路引出分支线的作用。3．导线架空电力线路导线既要有良好的导电性能，又要具有较高的机械强度、耐振性能和一定的耐化学腐蚀能力，且价格经济合理，所以架空导线一般选用铝材。油气田常用的导线有铝绞线和钢芯铝绞线两种，铝绞线是将多根直径相等的硬铝线绞制在一起形成的，型号用“LJ”表示；钢芯铝绞线内层(或叫芯线)为单股或多股镀锌钢绞线，外层为单层或多层硬铝绞线，型号用“LGJ”表示。4．避雷线杆塔的避雷线为架空安装方式，也称架空地线，它可将雷云对地放电引向自身，并泄入大地，使被保护物免遭直接雷击，是架空电力线路最常用的防雷设施。35kV架空电力线路安有避雷线，10kV及以下架空电力线路不安装避雷线。避雷线一般采用镀锌钢绞线，型号用“GJ”表示。5．绝缘子绝缘子是输电线路绝缘的主体，其作用是悬挂导线并使导线与杆塔、大地保持绝缘。架空电力线路的绝缘子按电压等级可分为高压绝缘子和低压绝缘子；按结构可分为悬式绝缘子、针式绝缘子，蝶式绝缘子、棒式绝缘子；按材质可分为瓷质绝缘子、钢化玻璃绝缘子和合成绝缘子。油气田架空电力线路常用的绝缘子有材质为瓷质和钢化玻璃的悬式绝缘子和针式绝缘子，合成材料的棒式绝缘子和针式绝缘子。6．金具在架空线路上用于悬挂、固定、保护、接续架空线或绝缘子以及在拉线杆塔的结构上用于连接拉线的金属器件叫金具。金具一般分为五大类：固定金具、连接金具、接续金具、保护...
