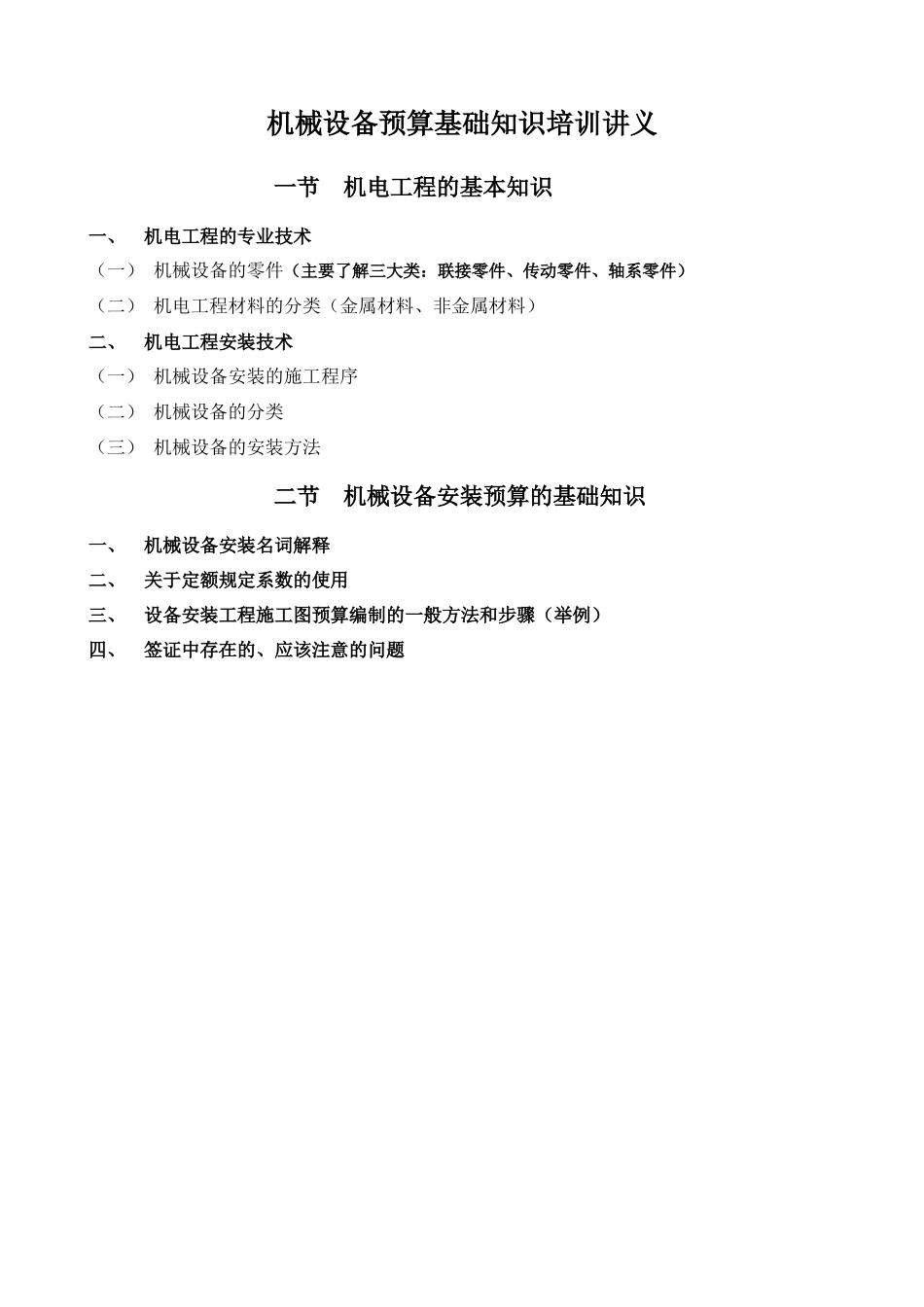

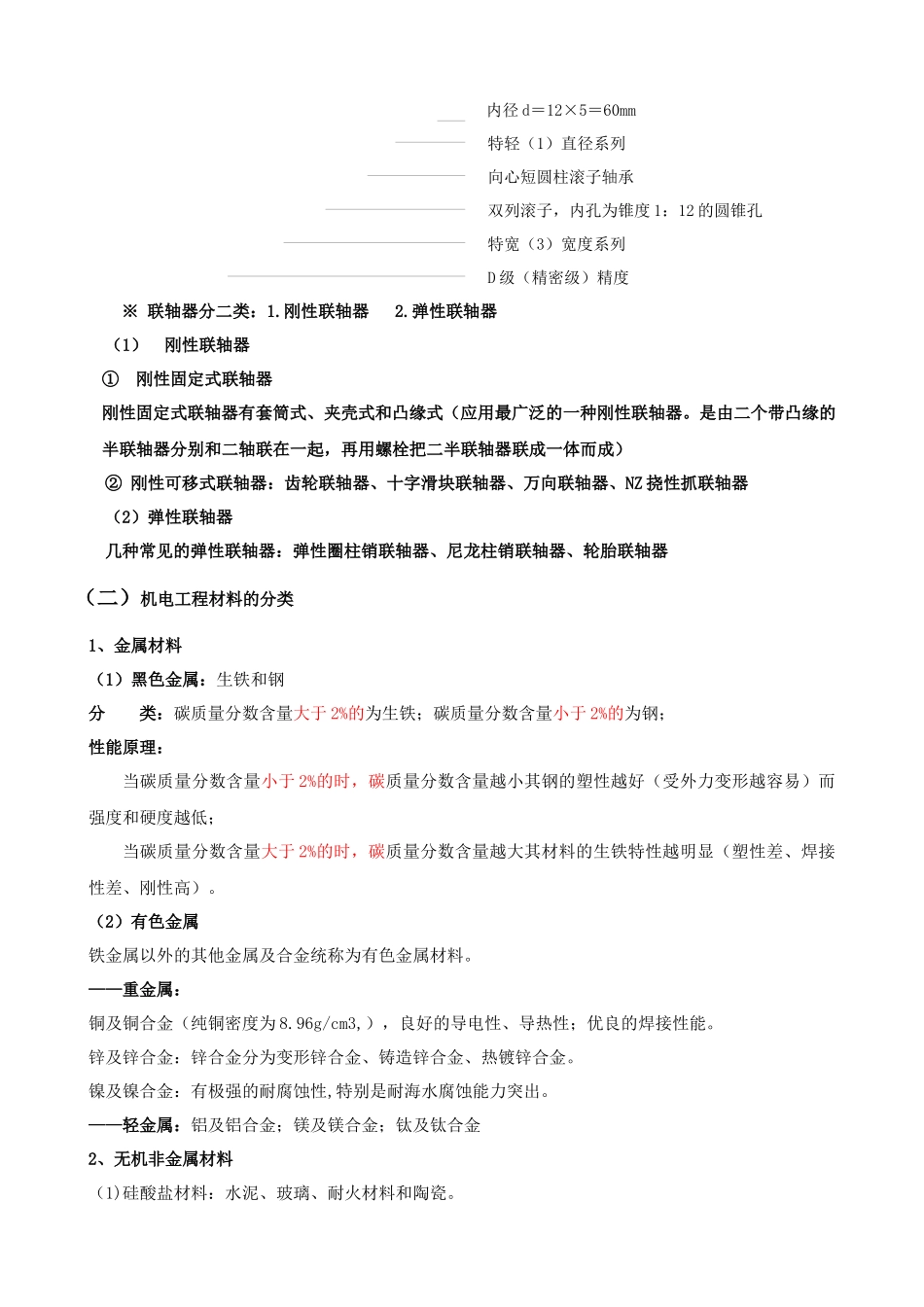

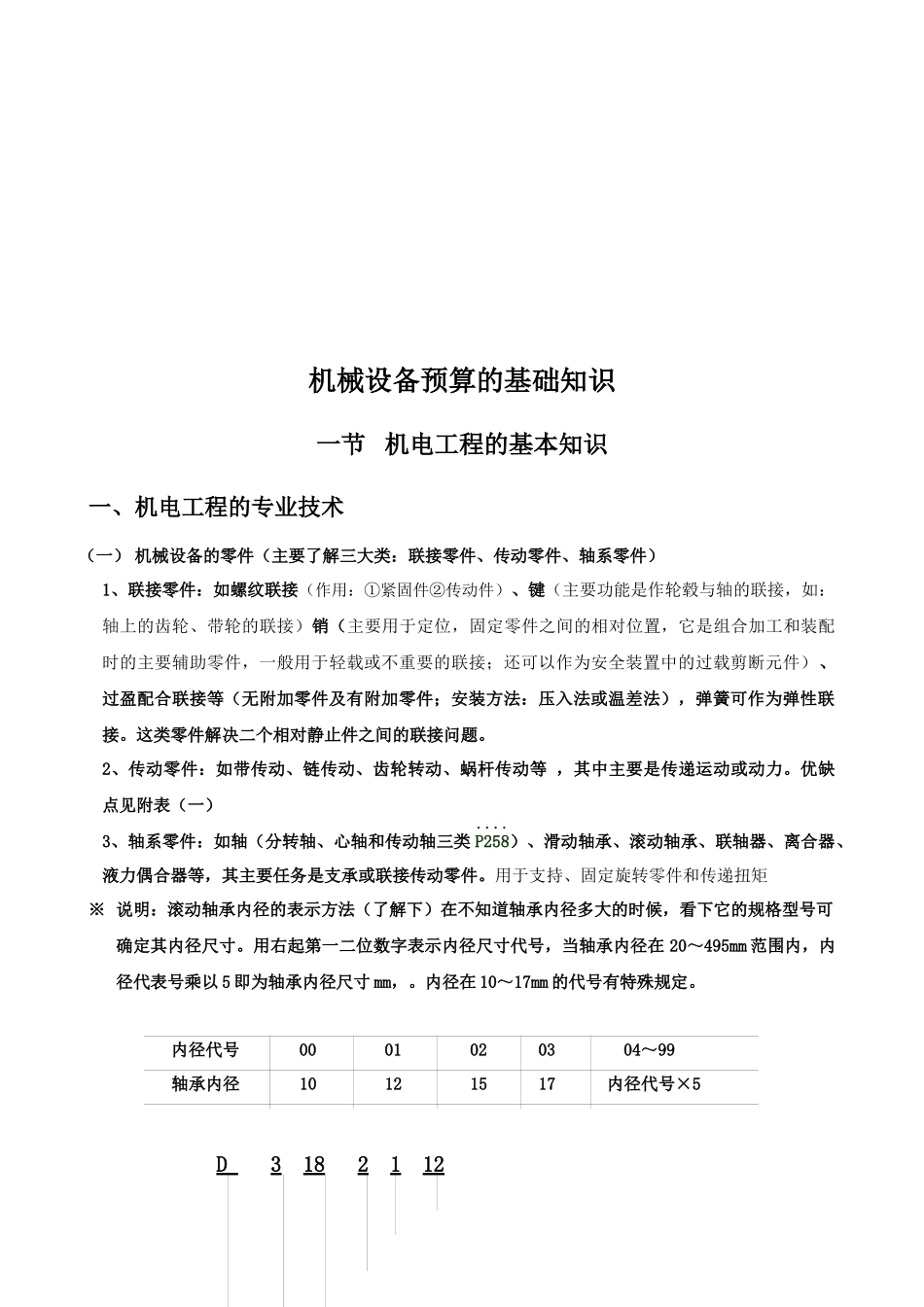

机械设备预算基础知识培训讲义一节机电工程的基本知识一、机电工程的专业技术（一）机械设备的零件（主要了解三大类：联接零件、传动零件、轴系零件）（二）机电工程材料的分类（金属材料、非金属材料）二、机电工程安装技术（一）机械设备安装的施工程序（二）机械设备的分类（三）机械设备的安装方法二节机械设备安装预算的基础知识一、机械设备安装名词解释二、关于定额规定系数的使用三、设备安装工程施工图预算编制的一般方法和步骤（举例）四、签证中存在的、应该注意的问题机械设备预算的基础知识一节机电工程的基本知识一、机电工程的专业技术（一）机械设备的零件（主要了解三大类：联接零件、传动零件、轴系零件）1、联接零件：如螺纹联接（作用：①紧固件②传动件）、键（主要功能是作轮毂与轴的联接，如：轴上的齿轮、带轮的联接）销（主要用于定位，固定零件之间的相对位置，它是组合加工和装配时的主要辅助零件，一般用于轻载或不重要的联接；还可以作为安全装置中的过载剪断元件）、过盈配合联接等（无附加零件及有附加零件；安装方法：压入法或温差法），弹簧可作为弹性联接。这类零件解决二个相对静止件之间的联接问题。2、传动零件：如带传动、链传动、齿轮转动、蜗杆传动等，其中主要是传递运动或动力。优缺点见附表（一）3、轴系零件：如轴（分转轴、心轴和传动轴三类P258）、滑动轴承、滚动轴承、联轴器、离合器、液力偶合器等，其主要任务是支承或联接传动零件。用于支持、固定旋转零件和传递扭矩※说明：滚动轴承内径的表示方法（了解下）在不知道轴承内径多大的时候，看下它的规格型号可确定其内径尺寸。用右起第一二位数字表示内径尺寸代号，当轴承内径在20～495mm范围内，内径代表号乘以5即为轴承内径尺寸mm，。内径在10～17mm的代号有特殊规定。内径代号0001020304～99轴承内径10121517内径代号×5D3182112内径d＝12×5＝60mm特轻（1）直径系列向心短圆柱滚子轴承双列滚子，内孔为锥度1：12的圆锥孔特宽（3）宽度系列D级（精密级）精度※联轴器分二类：1.刚性联轴器2.弹性联轴器（1）刚性联轴器①刚性固定式联轴器刚性固定式联轴器有套筒式、夹壳式和凸缘式（应用最广泛的一种刚性联轴器。是由二个带凸缘的半联轴器分别和二轴联在一起，再用螺栓把二半联轴器联成一体而成）②刚性可移式联轴器：齿轮联轴器、十字滑块联轴器、万向联轴器、NZ挠性抓联轴器（2）弹性联轴器几种常见的弹性联轴器：弹性圈柱销联轴器、尼龙柱销联轴器、轮胎联轴器（二）机电工程材料的分类1、金属材料（1）黑色金属：生铁和钢分类：碳质量分数含量大于2%的为生铁；碳质量分数含量小于2%的为钢；性能原理：当碳质量分数含量小于2%的时，碳质量分数含量越小其钢的塑性越好（受外力变形越容易）而强度和硬度越低；当碳质量分数含量大于2%的时，碳质量分数含量越大其材料的生铁特性越明显（塑性差、焊接性差、刚性高）。（2）有色金属铁金属以外的其他金属及合金统称为有色金属材料。——重金属：铜及铜合金（纯铜密度为8.96g/cm3,），良好的导电性、导热性；优良的焊接性能。锌及锌合金：锌合金分为变形锌合金、铸造锌合金、热镀锌合金。镍及镍合金：有极强的耐腐蚀性,特别是耐海水腐蚀能力突出。——轻金属：铝及铝合金；镁及镁合金；钛及钛合金2、无机非金属材料（1)硅酸盐材料：水泥、玻璃、耐火材料和陶瓷。（2)高分子材料：塑料、橡胶、纤维、涂料3、复合材料：树脂基复合材料；金属基复合材料。——树脂基复合材料:材料呈脆性破坏,热传导慢,隔热性能好,有良好的表面性能和施工工艺性,但刚性差,弹性模量小。——金属基复合材料特点是良好的高温性能、尺寸稳定性,较低的热二、机电工程安装技术（一）、机械设备安装的施工程序起重运搬→开箱与清点→基础放线(设备定位)→设备基础检验→设备就位→精度检测与调整→设备固定→拆卸、清洗与装配→润滑与设备加油→调整与试运转→工程验收。（二）、机械设备的分类：机械设备的种类很多，通常按设备功能可以分为通用机械设备、大型联动生产设备－专用机械设备和非标准设备等；按组合程度可以分为单体设备和生产线。1、通用机械设...
