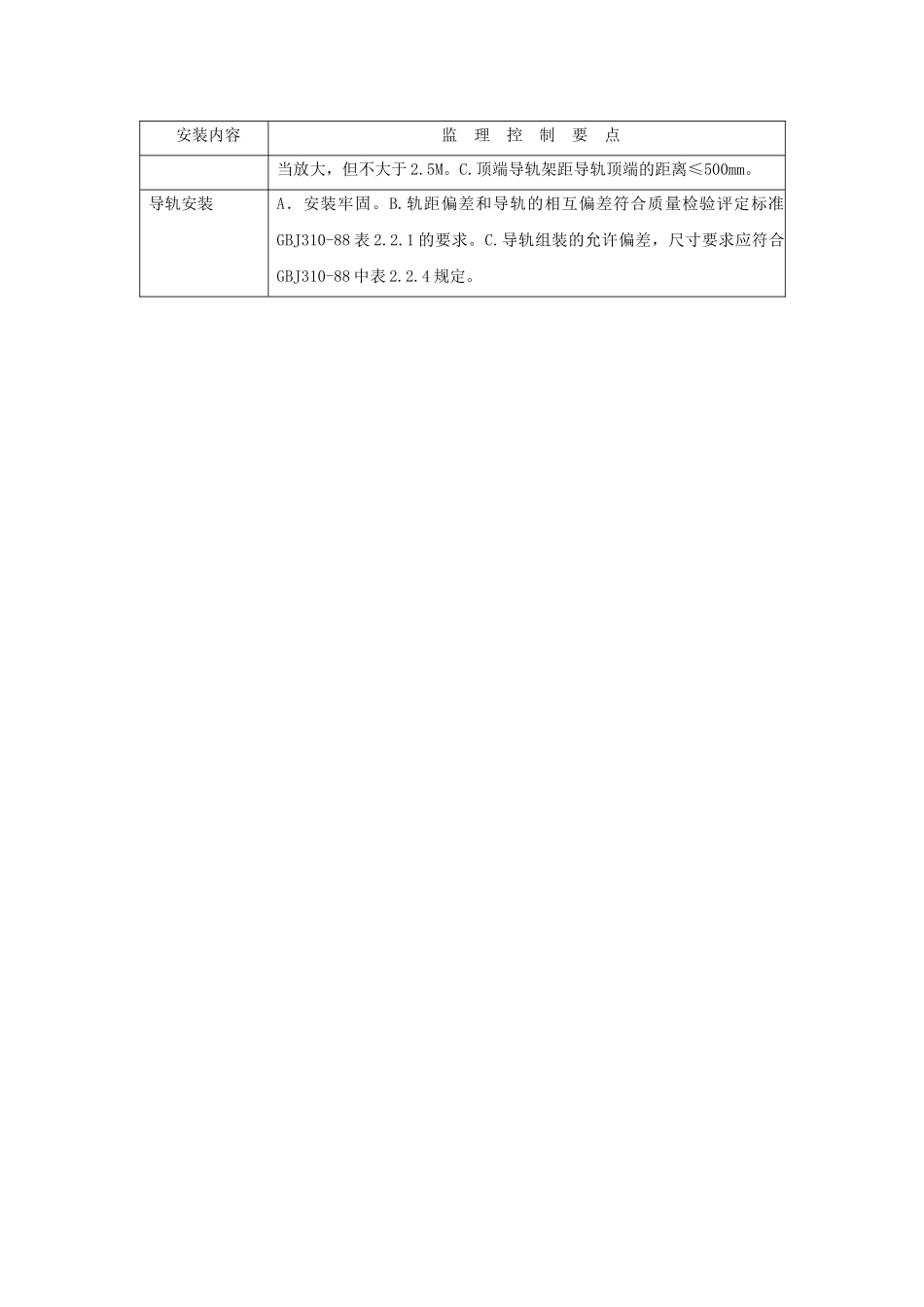

**电梯安装工程监理细则本细则适用于额定载重量5000kg及以下，额定速度3m/s以下各类国产及进口曳引驱动电梯的安装工程施工及验收的监督管理。一导轨安装工程1程序及要求（1）安装单位对所使用的型钢等主要材料应填报《建筑（安装）材料报审表》，经监理工程师审验后予以签返。（2）电梯图纸，技术文件，出厂合格证，说明书齐全，并有技术人员《施工技术交底记录》（3）安装单位会同业主，监理工程师一起按设备装箱单，对电梯主机设备、轿厢、厅门、轨道、对重、电气控制柜，励磁柜，限位开关等部件进行开箱检查，检查数量、质量，是否有损坏，作好记录，并进行会签。（4）对导轨、导轨支架、压道板、接道板、导轨基础以及相应的连接螺丝等规格数量要和装箱单相符。（5）电梯井道脚手架必须经过安全技术部门检查、验收后方可使用，场用电，照明用电必须符合《施工现场临时用电安全技术规范》要求。2施工阶段操作工艺（1）导轨安装工艺流程：（2）对重安装工艺流程：3监控要点及质量标准（1）质量标准执行GBJ310-88《电梯安装工程质量检验评定标准》第二章规定。（2）监控要点见下表：安装内容监理控制要点导轨架安装A．安装牢固，位置正确，双面焊牢，焊缝饱满，焊波均匀。B.支架间距图纸无明确规定时，可2M一个，个别处（如遇到接道板）间距可适确定导轨支架位置安装导轨支架安装导轨调整导轨吊装前的准备工作对重框架吊装就位对重导靴安装、调整对重块安装及固定安装内容监理控制要点当放大，但不大于2.5M。C.顶端导轨架距导轨顶端的距离≤500mm。导轨安装A．安装牢固。B.轨距偏差和导轨的相互偏差符合质量检验评定标准GBJ310-88表2.2.1的要求。C.导轨组装的允许偏差，尺寸要求应符合GBJ310-88中表2.2.4规定。对重安装当对重（或轿厢）将缓冲器完全压缩时，轿厢（或对重）导轨长度必须有不小于0.1+0.035V2（以米表示）的进一步制导行程。4验收阶段（1）检验方法：用导轨检验尺、塞尺、钢板尺量和吊线检查。（2）检查数量：安装单位自检，电梯所有导轨，每2-3m检查一点(对应点)，监理检查安装自检记录。（3）监理工程师每日将监理工作纪要记录于《监理日记》中，对施工监理过程中发现的不合格，签发《监理通知单》要求施工单位及时整改，经整改后确认《整改复查报审表》。对需向业主专项说明的事项，报《监理备忘录》二轿厢、层门组装工程1程序及要求（1）导轨安装找正完毕后，顶层脚手架拆掉，要有足够作业空间。（2）施工照明要满足作业要求，必要时使用手把灯。（3）顶层厅门无堆积物，有足够搬运大型部件的通道。（4）轿厢、厅门零部件应完好无损，数量齐全，规格符合要求，各转动、传动部件灵活可靠。（5）各层厅门及脚手架上干净、无杂物。防护门安全可靠，有防火措施，设专人看管。（6）各层脚手架横杆位置应不防碍稳装地坎，厅门安装的施工要求。2施工阶段操作工艺（1）轿厢安装工艺流程：（2）层门安装工艺流程：3监控要点及质量标准（1）质量标准执行GBJ310-88《电梯安装工程质量检验评定标准》第二章中第三节中的规定。准备工作安装底梁安装立柱安装上梁装轿厢底盘安装导靴安装围扇安装轿门装轿顶装置装限位开关碰铁安装调整超载、满载开关稳装地坎安装门立柱、上滑道、门套安装厅门、调整厅门机锁、电锁安装（2）监控要点见下表：安装内容监理控制要点轿厢安装A．组装牢固，轿壁结合处平整，开门侧轿壁的垂直度偏差不大于1/1000。轿厢洁净、无损伤。B.轿厢地坎与各层门地坎间距的偏差均严禁超过+2mm———-1mm。C.开门刀与各层门地坎以及各层门开门装置的滚轮与轿厢地坎间的间隙均必须在5mm——8mm范围以内。层门安装A．层门指示灯盒及召唤盒安装位置正确，面板与墙面贴实，横竖端正，清洁美观。B.层门地坎及门套安装的尺寸要求，允许偏差应符合GBJ310-88表2.3.7的规定。C.层门地坎应具有足够的强度。其地坎牛腿无论是混凝土结构还是钢结构都必须严格按要求施工。门扇安装A．门扇平整、洁净、无损伤，启闭轻快平稳。B．中分式门关闭时上下部同时合拢，门缝一致。导靴安装A．刚性结构：能保证电梯正常运行，且轿厢导轨顶面与两导靴内表面间隙之和不大于2.5mm。B．弹性结...
