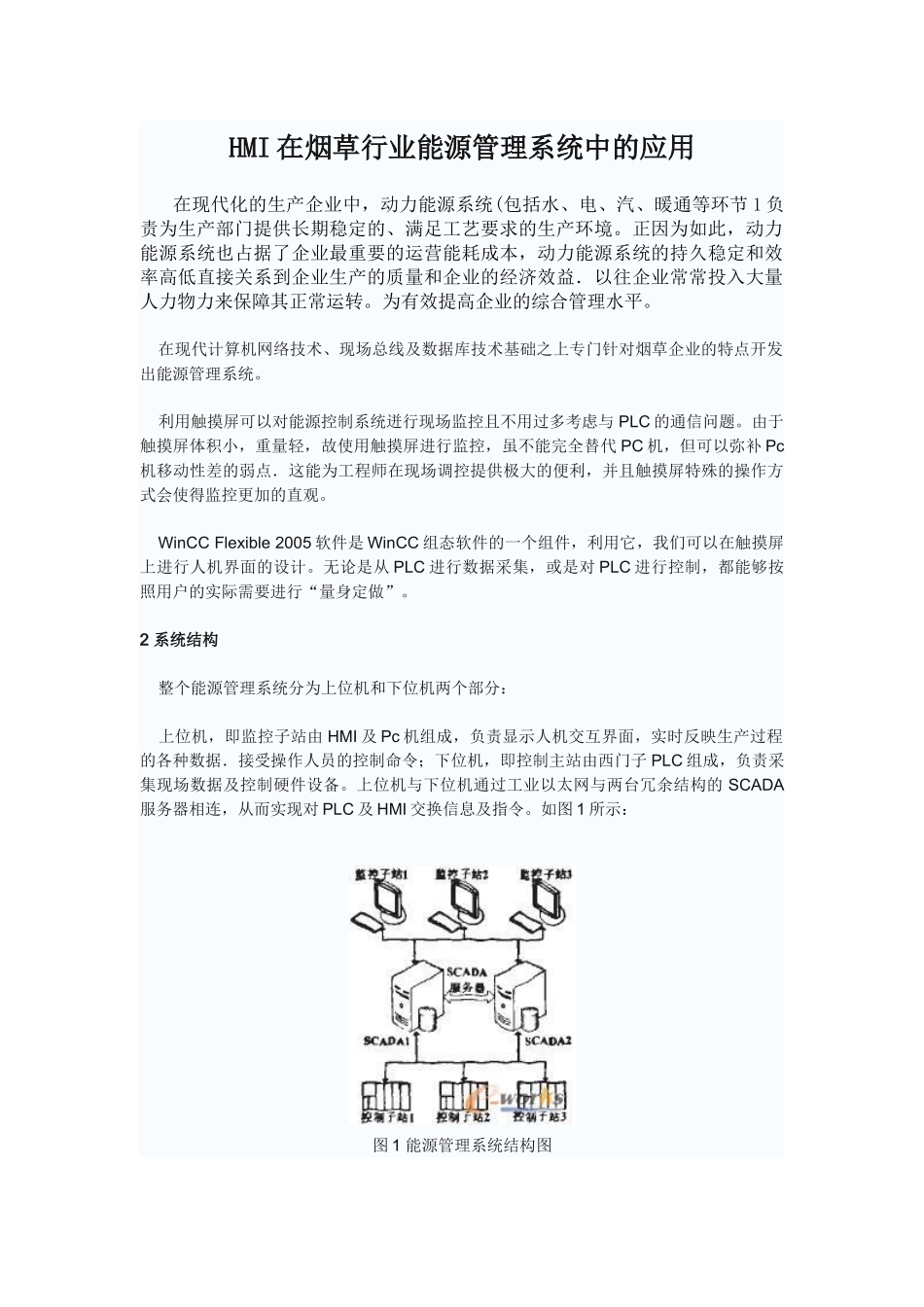

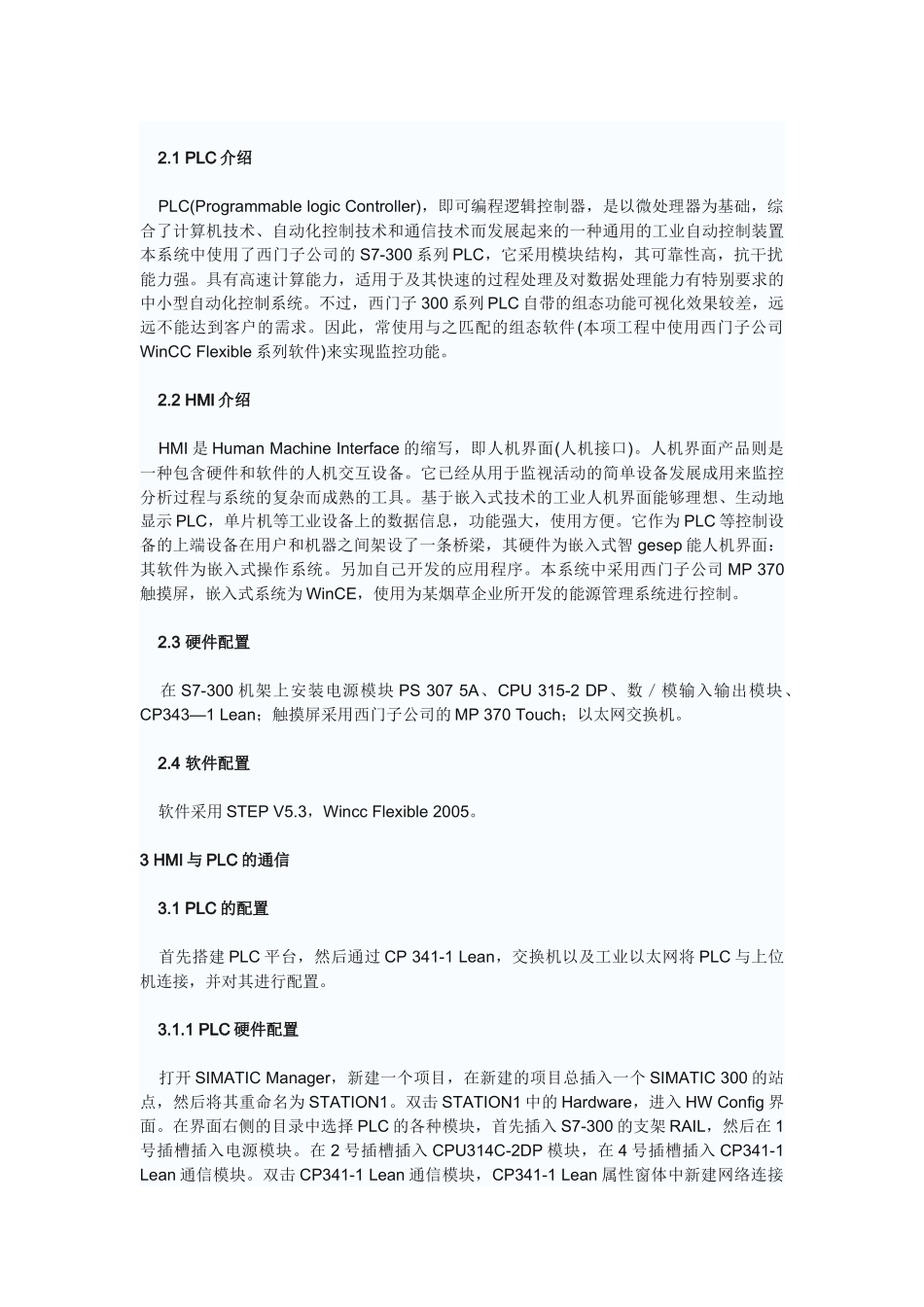

HMI在烟草行业能源管理系统中的应用在现代化的生产企业中，动力能源系统(包括水、电、汽、暖通等环节1负责为生产部门提供长期稳定的、满足工艺要求的生产环境。正因为如此，动力能源系统也占据了企业最重要的运营能耗成本，动力能源系统的持久稳定和效率高低直接关系到企业生产的质量和企业的经济效益．以往企业常常投入大量人力物力来保障其正常运转。为有效提高企业的综合管理水平。在现代计算机网络技术、现场总线及数据库技术基础之上专门针对烟草企业的特点开发出能源管理系统。利用触摸屏可以对能源控制系统迸行现场监控且不用过多考虑与PLC的通信问题。由于触摸屏体积小，重量轻，故使用触摸屏进行监控，虽不能完全替代PC机，但可以弥补Pc机移动性差的弱点．这能为工程师在现场调控提供极大的便利，并且触摸屏特殊的操作方式会使得监控更加的直观。WinCCFlexible2005软件是WinCC组态软件的一个组件，利用它，我们可以在触摸屏上进行人机界面的设计。无论是从PLC进行数据采集，或是对PLC进行控制，都能够按照用户的实际需要进行“量身定做”。2系统结构整个能源管理系统分为上位机和下位机两个部分：上位机，即监控子站由HMI及Pc机组成，负责显示人机交互界面，实时反映生产过程的各种数据．接受操作人员的控制命令；下位机，即控制主站由西门子PLC组成，负责采集现场数据及控制硬件设备。上位机与下位机通过工业以太网与两台冗余结构的SCADA服务器相连，从而实现对PLC及HMI交换信息及指令。如图1所示：图1能源管理系统结构图2.1PLC介绍PLC(ProgrammablelogicController)，即可编程逻辑控制器，是以微处理器为基础，综合了计算机技术、自动化控制技术和通信技术而发展起来的一种通用的工业自动控制装置本系统中使用了西门子公司的S7-300系列PLC，它采用模块结构，其可靠性高，抗干扰能力强。具有高速计算能力，适用于及其快速的过程处理及对数据处理能力有特别要求的中小型自动化控制系统。不过，西门子300系列PLC自带的组态功能可视化效果较差，远远不能达到客户的需求。因此，常使用与之匹配的组态软件(本项工程中使用西门子公司WinCCFlexible系列软件)来实现监控功能。2.2HMI介绍HMI是HumanMachineInterface的缩写，即人机界面(人机接口)。人机界面产品则是一种包含硬件和软件的人机交互设备。它已经从用于监视活动的简单设备发展成用来监控分析过程与系统的复杂而成熟的工具。基于嵌入式技术的工业人机界面能够理想、生动地显示PLC，单片机等工业设备上的数据信息，功能强大，使用方便。它作为PLC等控制设备的上端设备在用户和机器之间架设了一条桥梁，其硬件为嵌入式智gesep能人机界面：其软件为嵌入式操作系统。另加自己开发的应用程序。本系统中采用西门子公司MP370触摸屏，嵌入式系统为WinCE，使用为某烟草企业所开发的能源管理系统进行控制。2.3硬件配置在S7-300机架上安装电源模块PS3075A、CPU315-2DP、数／模输入输出模块、CP343—1Lean；触摸屏采用西门子公司的MP370Touch；以太网交换机。2.4软件配置软件采用STEPV5.3，WinccFlexible2005。3HMI与PLC的通信3.1PLC的配置首先搭建PLC平台，然后通过CP341-1Lean，交换机以及工业以太网将PLC与上位机连接，并对其进行配置。3.1.1PLC硬件配置打开SIMATICManager，新建一个项目，在新建的项目总插入一个SIMATIC300的站点，然后将其重命名为STATION1。双击STATION1中的Hardware，进入HWConfig界面。在界面右侧的目录中选择PLC的各种模块，首先插入S7-300的支架RAIL，然后在1号插槽插入电源模块。在2号插槽插入CPU314C-2DP模块，在4号插槽插入CP341-1Lean通信模块。双击CP341-1Lean通信模块，CP341-1Lean属性窗体中新建网络连接并设置IP地址，例如192.168.1.21，最后编译并保存。3.1.2DB块的建立在SIMATICManager中选中STATION1中的Blocks，在里面插入一个DataBlock，命名为DB1。双击DB1，设置一个一定大小的数据，作为以后通信的数据源。根据需要可以添加多个DB块使用。3.1.3下载组态信息为了下载相关的数据下载到PLC中，先要设置下载方式。在SetPG/PCInterface窗体中选择PCAdapter（MPI），并在其属性窗口的本地连接中...
