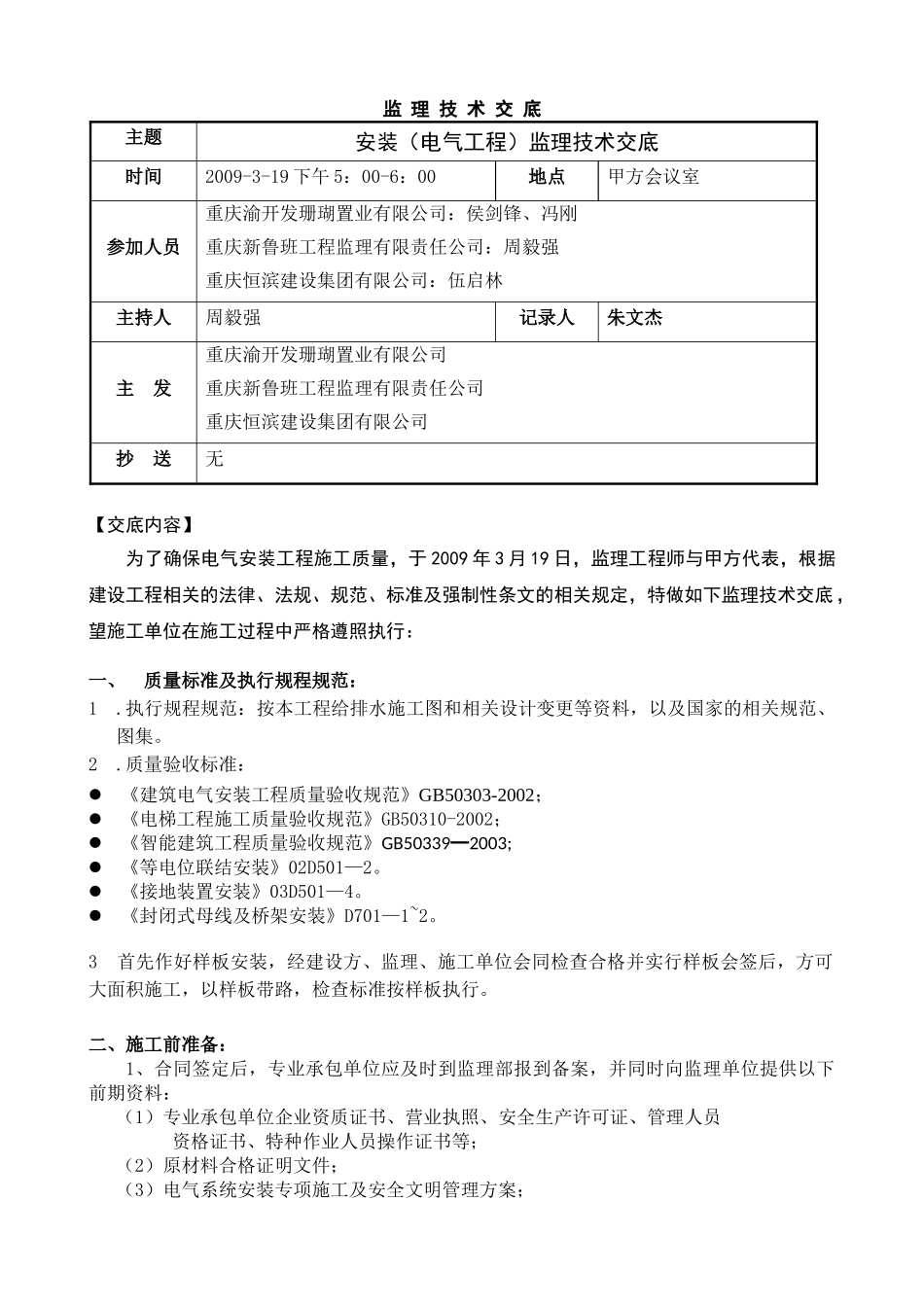

监理技术交底主题安装（电气工程）监理技术交底时间2009-3-19下午5：00-6：00地点甲方会议室参加人员重庆渝开发珊瑚置业有限公司：侯剑锋、冯刚重庆新鲁班工程监理有限责任公司：周毅强重庆恒滨建设集团有限公司：伍启林主持人周毅强记录人朱文杰主发重庆渝开发珊瑚置业有限公司重庆新鲁班工程监理有限责任公司重庆恒滨建设集团有限公司抄送无【交底内容】为了确保电气安装工程施工质量，于2009年3月19日，监理工程师与甲方代表，根据建设工程相关的法律、法规、规范、标准及强制性条文的相关规定，特做如下监理技术交底，望施工单位在施工过程中严格遵照执行：一、质量标准及执行规程规范：1.执行规程规范：按本工程给排水施工图和相关设计变更等资料，以及国家的相关规范、图集。2.质量验收标准：《建筑电气安装工程质量验收规范》GB50303-2002；《电梯工程施工质量验收规范》GB50310-2002；《智能建筑工程质量验收规范》GB50339━2003;《等电位联结安装》02D501—2。《接地装置安装》03D501—4。《封闭式母线及桥架安装》D701—1~2。3首先作好样板安装，经建设方、监理、施工单位会同检查合格并实行样板会签后，方可大面积施工，以样板带路，检查标准按样板执行。二、施工前准备：1、合同签定后，专业承包单位应及时到监理部报到备案，并同时向监理单位提供以下前期资料：（1）专业承包单位企业资质证书、营业执照、安全生产许可证、管理人员资格证书、特种作业人员操作证书等；（2）原材料合格证明文件；（3）电气系统安装专项施工及安全文明管理方案；（4）电气系统安装施工进度计划。2、电气系统施工中所使用的主要材料、成品半成品、配件和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应做检查验收，并经监理工程师核查确认。三、预留预埋期：本工程为精装修房，预留预埋正确性关系到工程交房质量，另编有《预留预埋监理技术交底》、《防雷接地监理技术交底》四、安装施工期1管内穿线：管道清扫—→放线—→穿线—→绝缘测试在管内穿线前,应清扫所有的预埋电线管路(此应在土建的抹灰及地面工作结束后进行),在清理完毕后的管路内穿上引线(圆丝)。利用已穿好的引线绑住线的一端,通过引线往另一端拉,拉出线头,按规定留足余量即可去掉多余的线,如此往复搞好每一道管线的穿线工作。穿好后紧随压接连接,剥削的芯线长度应与压接帽套管深度配合。接线完毕后,将线头卷放在接线盒内,并在盒内塞入废报纸等物进行成品保护.但必须注意以下问题.其一,应检查穿入管内的导线是否完整无缺,其额定电压不应低于500V,导线截面是否与设计相吻合.其二,选用的压线帽规格应与所配线相吻合,以芯线塞满接线孔为宜,当连接导线根数较少时,用线芯填充,其线头不得外露。其三，穿线时,应严格按规范要求进行分色施工,从低压配电室出来之配线应按：“L1-黄色,L2-绿色,L3-红色，N-蓝色,PE-黄绿双色”的颜色从头至尾穿放,并保证颜色的统一性,此便施工接线和日后维修。此上工作完成后,应会同甲方监理进行线路的绝缘测试工作,将测定合格后的线间,相间绝缘阻值及时作好记录并填写中间验收资料,一并完善签字手续、存档。绝缘测试后应及时进行试亮工作,检查回路中有无断路现象,若发现应立即撤换。2桥架安装及电缆敷设工艺流程：a准备工作：施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。1kv以下电缆，用1kv摇表摇测线间及对地的绝缘电阻应不低于10MΩ。电缆测试完毕，电缆应用橡皮包布密封后再用黑包布包好。在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架高时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。b电缆沿桥架、支架敷设：本工程中桥架的敷设方法采用机械牵引，敷设方向...
