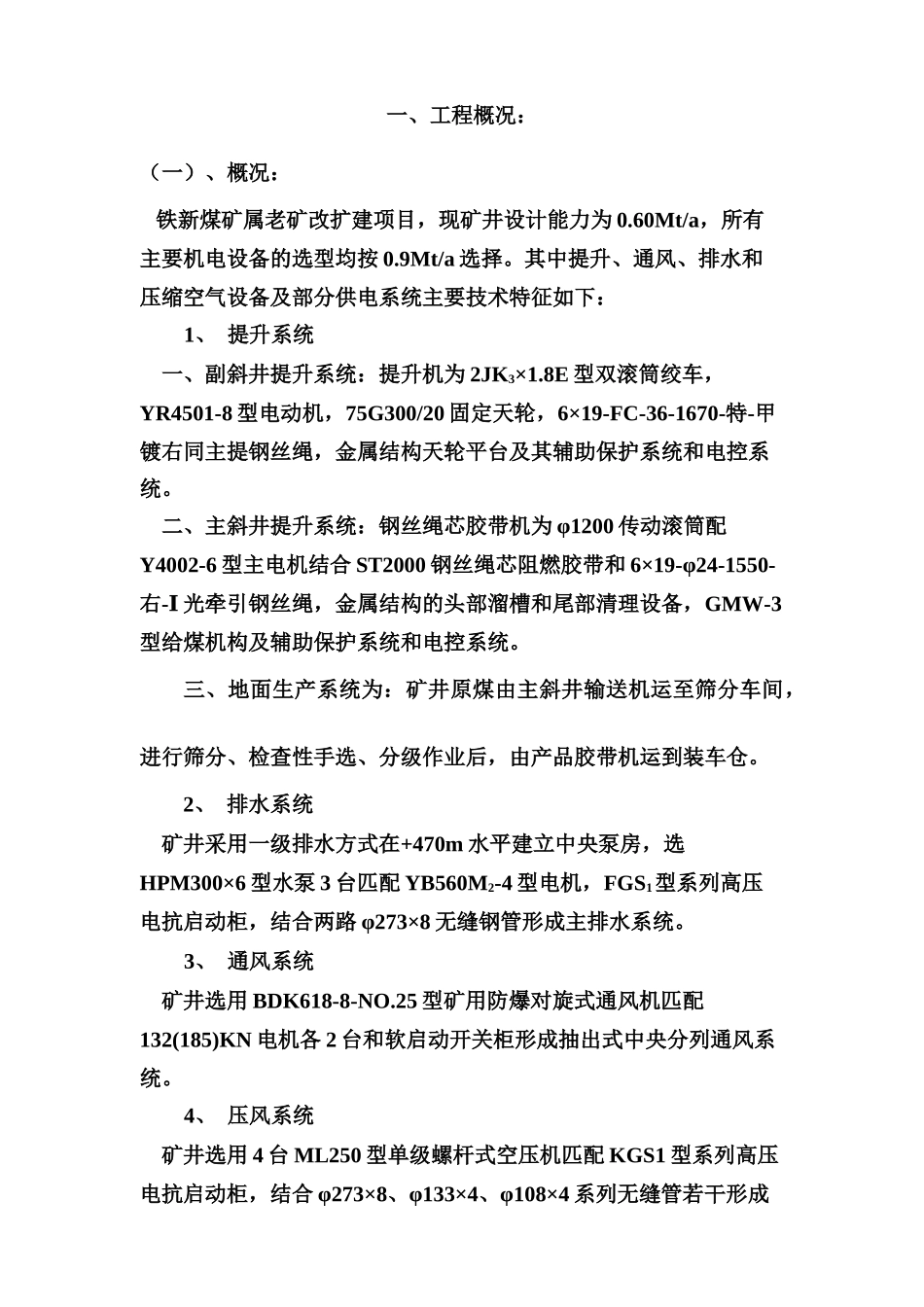

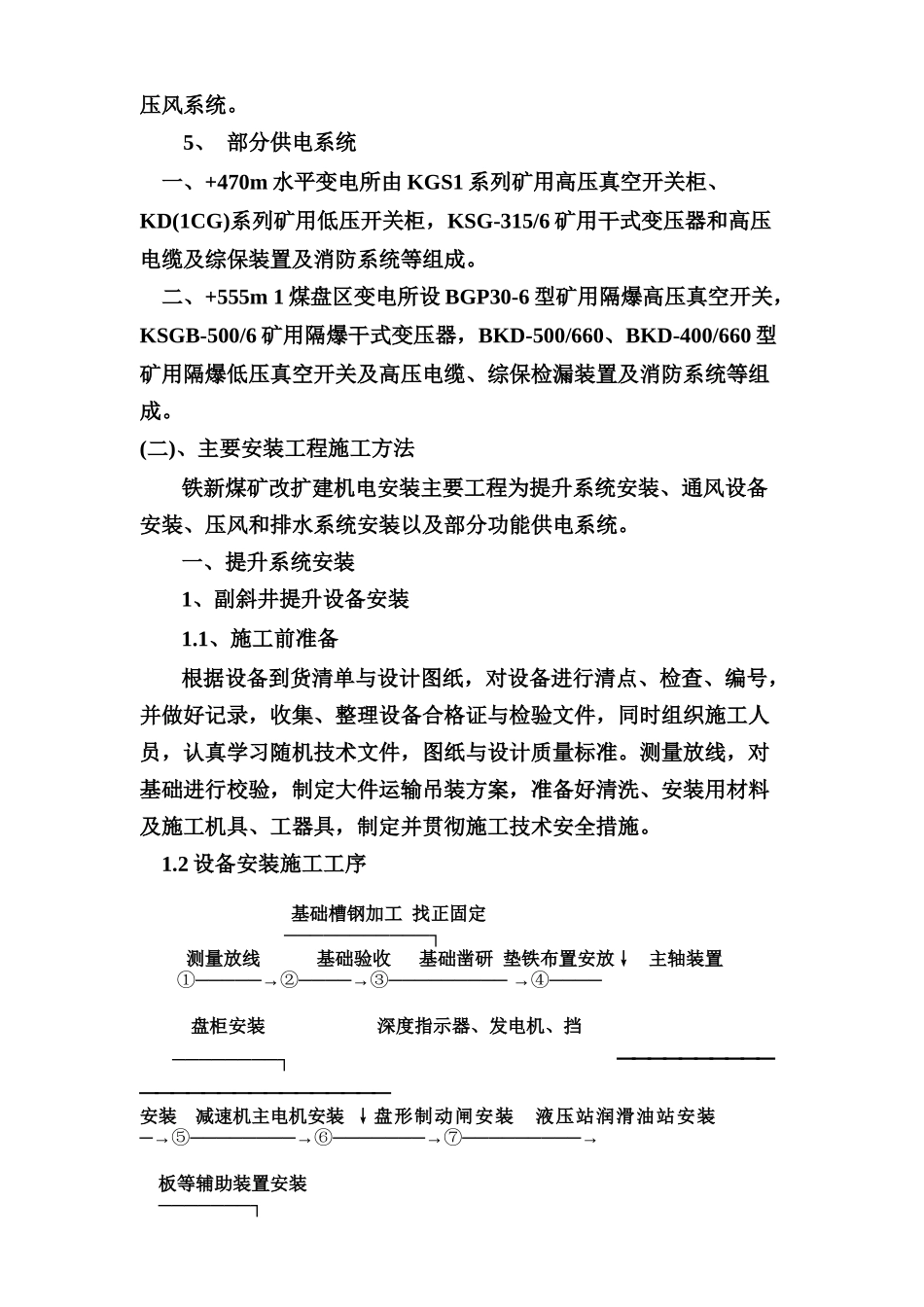

一、工程概况：（一）、概况：铁新煤矿属老矿改扩建项目，现矿井设计能力为0.60Mt/a，所有主要机电设备的选型均按0.9Mt/a选择。其中提升、通风、排水和压缩空气设备及部分供电系统主要技术特征如下：1、提升系统一、副斜井提升系统：提升机为2JK3×1.8E型双滚筒绞车，YR4501-8型电动机，75G300/20固定天轮，6×19-FC-36-1670-特-甲镀右同主提钢丝绳，金属结构天轮平台及其辅助保护系统和电控系统。二、主斜井提升系统：钢丝绳芯胶带机为φ1200传动滚筒配Y4002-6型主电机结合ST2000钢丝绳芯阻燃胶带和6×19-φ24-1550-右-Ⅰ光牵引钢丝绳，金属结构的头部溜槽和尾部清理设备，GMW-3型给煤机构及辅助保护系统和电控系统。三、地面生产系统为：矿井原煤由主斜井输送机运至筛分车间，进行筛分、检查性手选、分级作业后，由产品胶带机运到装车仓。2、排水系统矿井采用一级排水方式在+470m水平建立中央泵房，选HPM300×6型水泵3台匹配YB560M2-4型电机，FGS1型系列高压电抗启动柜，结合两路φ273×8无缝钢管形成主排水系统。3、通风系统矿井选用BDK618-8-NO.25型矿用防爆对旋式通风机匹配132(185)KN电机各2台和软启动开关柜形成抽出式中央分列通风系统。4、压风系统矿井选用4台ML250型单级螺杆式空压机匹配KGS1型系列高压电抗启动柜，结合φ273×8、φ133×4、φ108×4系列无缝管若干形成压风系统。5、部分供电系统一、+470m水平变电所由KGS1系列矿用高压真空开关柜、KD(1CG)系列矿用低压开关柜，KSG-315/6矿用干式变压器和高压电缆及综保装置及消防系统等组成。二、+555m1煤盘区变电所设BGP30-6型矿用隔爆高压真空开关，KSGB-500/6矿用隔爆干式变压器，BKD-500/660、BKD-400/660型矿用隔爆低压真空开关及高压电缆、综保检漏装置及消防系统等组成。(二)、主要安装工程施工方法铁新煤矿改扩建机电安装主要工程为提升系统安装、通风设备安装、压风和排水系统安装以及部分功能供电系统。一、提升系统安装1、副斜井提升设备安装1.1、施工前准备根据设备到货清单与设计图纸，对设备进行清点、检查、编号，并做好记录，收集、整理设备合格证与检验文件，同时组织施工人员，认真学习随机技术文件，图纸与设计质量标准。测量放线，对基础进行校验，制定大件运输吊装方案，准备好清洗、安装用材料及施工机具、工器具，制定并贯彻施工技术安全措施。1.2设备安装施工工序基础槽钢加工找正固定───────────┐测量放线基础验收基础凿研垫铁布置安放↓主轴装置①─────→────→─────────→────②③④盘柜安装深度指示器、发电机、挡────────┐──────────────────────────安装减速机主电机安装↓盘形制动闸安装液压站润滑油站安装─→────────→───────→─────────→⑤⑥⑦板等辅助装置安装───────┐司机操纵台安装↓电阻箱架、电阻箱安装电缆敷设、电控系统安装──────→─────────→──────────→⑧⑨⑩⑾设备保护装置与接地系统安装安装调试设备空、重载试运转清理设备、────────────→⑿───→⒀───────→⒁────重新防腐─────1.3设备安装施工方法1.31、主轴装置安装首先进行轴承垫梁的安装，根据垫铁布置图，在基础上确定垫铁的实际安放位置和需要凿研的面积，然后进行铲凿与研磨，在基础与垫铁接触面积≥60%时安放垫铁，各垫铁组标高应确保一致，控制高差在0～0.3m以内，垫铁组上平面水平度误差控制在≯0.1/1000。在检查各垫铁稳实无误后利用车房起重机将轴承垫梁吊装就位，挂设十字中心线和线坠对基础进行操平找正，之后穿上垫梁地脚螺栓，边拧紧边检查其水平度。在主轴吊装就位前，先将铅块压入轴端的中心孔内，使其外表面与轴端面大致在同一平面内，然后利用划规找出轴的中心点，并涂上红色标记，利用车房起重机将主轴连同轴承座平稳吊放在某些方面轴承垫梁上，根据挂设的安装十字基准线对主轴纵横方向的定位点进行找正，以精密框式水平仪放在主轴轴颈内侧和轴承盖座与轴承上盖的结合面上进行主轴装置的找平，边紧地脚螺栓边找平，最后将...
