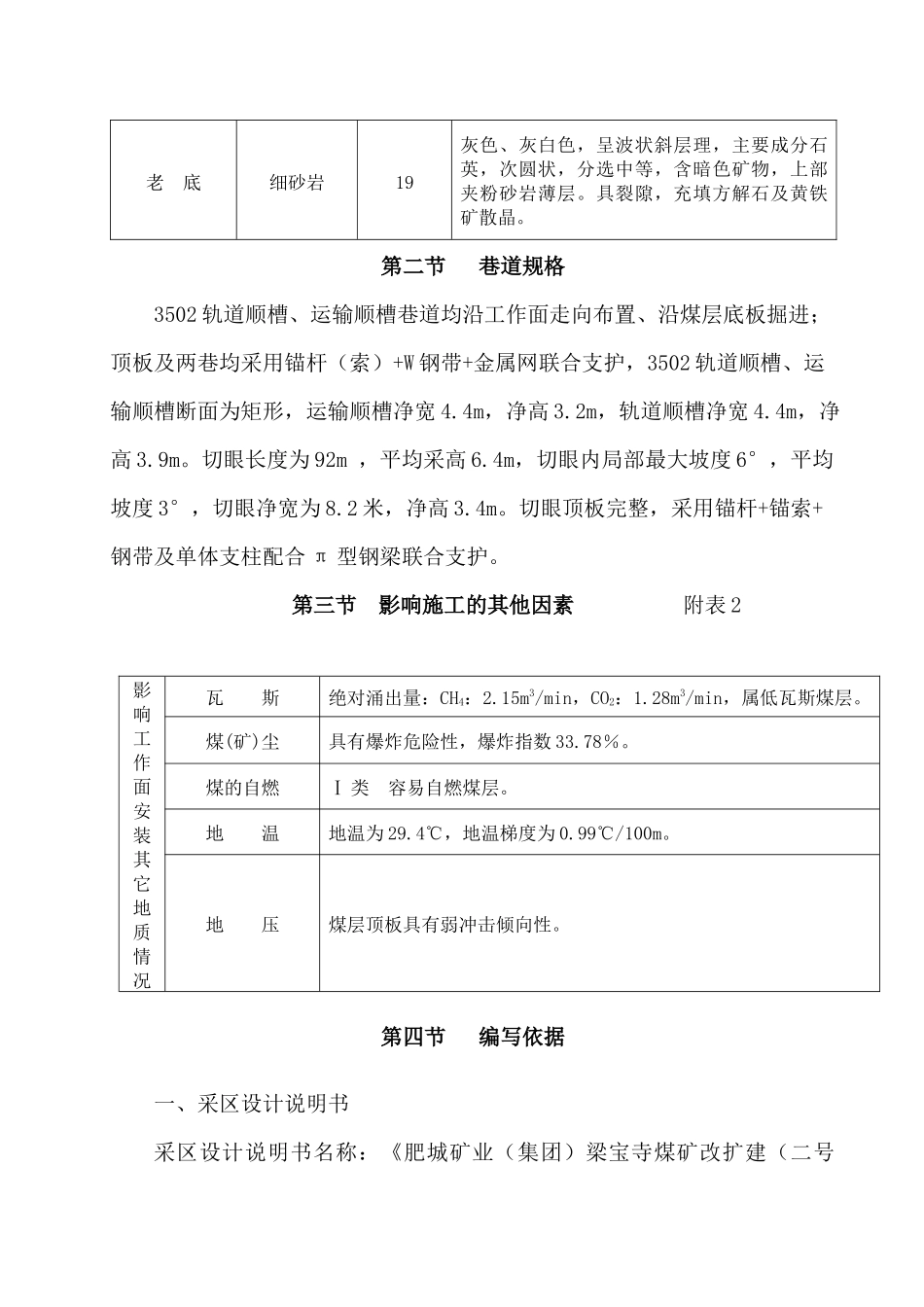

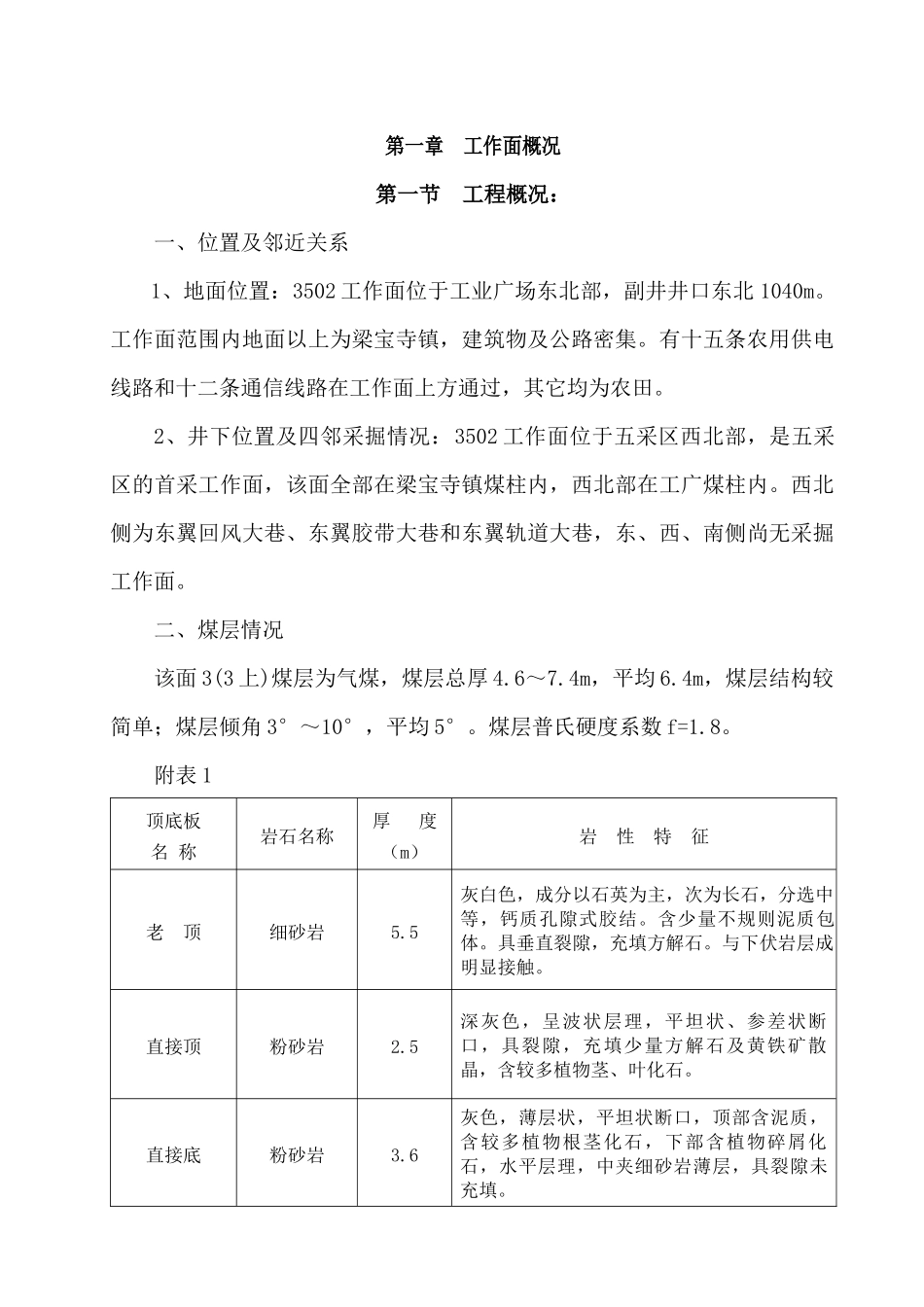

第一章工作面概况第一节工程概况：一、位置及邻近关系1、地面位置：3502工作面位于工业广场东北部，副井井口东北1040m。工作面范围内地面以上为梁宝寺镇，建筑物及公路密集。有十五条农用供电线路和十二条通信线路在工作面上方通过，其它均为农田。2、井下位置及四邻采掘情况：3502工作面位于五采区西北部，是五采区的首采工作面，该面全部在梁宝寺镇煤柱内，西北部在工广煤柱内。西北侧为东翼回风大巷、东翼胶带大巷和东翼轨道大巷，东、西、南侧尚无采掘工作面。二、煤层情况该面3(3上)煤层为气煤，煤层总厚4.6～7.4m，平均6.4m，煤层结构较简单；煤层倾角3°～10°，平均5°。煤层普氏硬度系数f=1.8。附表1顶底板名称岩石名称厚度（m）岩性特征老顶细砂岩5.5灰白色，成分以石英为主，次为长石，分选中等，钙质孔隙式胶结。含少量不规则泥质包体。具垂直裂隙，充填方解石。与下伏岩层成明显接触。直接顶粉砂岩2.5深灰色，呈波状层理，平坦状、参差状断口，具裂隙，充填少量方解石及黄铁矿散晶，含较多植物茎、叶化石。直接底粉砂岩3.6灰色，薄层状，平坦状断口，顶部含泥质，含较多植物根茎化石，下部含植物碎屑化石，水平层理，中夹细砂岩薄层，具裂隙未充填。老底细砂岩19灰色、灰白色，呈波状斜层理，主要成分石英，次圆状，分选中等，含暗色矿物，上部夹粉砂岩薄层。具裂隙，充填方解石及黄铁矿散晶。第二节巷道规格3502轨道顺槽、运输顺槽巷道均沿工作面走向布置、沿煤层底板掘进；顶板及两巷均采用锚杆（索）+W钢带+金属网联合支护，3502轨道顺槽、运输顺槽断面为矩形，运输顺槽净宽4.4m，净高3.2m，轨道顺槽净宽4.4m，净高3.9m。切眼长度为92m，平均采高6.4m，切眼内局部最大坡度6°，平均坡度3°，切眼净宽为8.2米，净高3.4m。切眼顶板完整，采用锚杆+锚索+钢带及单体支柱配合π型钢梁联合支护。第三节影响施工的其他因素附表2影响工作面安装其它地质情况瓦斯绝对涌出量：CH4：2.15m3/min，CO2：1.28m3/min，属低瓦斯煤层。煤(矿)尘具有爆炸危险性，爆炸指数33.78％。煤的自燃Ⅰ类容易自燃煤层。地温地温为29.4℃，地温梯度为0.99℃/100m。地压煤层顶板具有弱冲击倾向性。第四节编写依据一、采区设计说明书采区设计说明书名称：《肥城矿业（集团）梁宝寺煤矿改扩建（二号井）初步设计说明书（修改）》二、地质说明书地质说明书名称：《3502工作面回采地质说明书》；三、矿压观测资料根据3502轨道顺槽、运输顺槽、及工作面切眼掘进矿压观测资料，表明褶曲轴部、断层处围岩破碎、压力大，应力集中且局部有淋水。四、依据有关法律、法规、《煤矿安全规程》、《煤矿安装工程质量检验评定标准》（M5010-1995）、《煤矿安全质量标准化基本要求及评分办法》（GB50213--2010）及其它有关规定。第二章安装主要设备及数量工作面配套设备技术特征表（附表三）(附图13502工作面设备布置图)序号名称型号数量备注1采煤机MG500/1130－WD1部2中部支架ZF10000/19/36D57架3端头支架ZFG10000/22/38D6架4刮板运输机SZG800/8002部前后5转载机SZZ-800/2501部6破碎机PLM-20001部7胶带输送机DSJ120/150/3×2501部8皮带自移机尾DY12001部9乳化液泵BRW400/31.52台10喷雾泵BPW315/102台11乳化液箱RX25001台12清水箱SX25001台13高压过滤器ZGLZ-2000Ⅲ台114回液过滤器HGLZ-2000台115无缝钢管φ602880米16高压胶管φ31.5500米17高压胶管φ51250米18高压胶管φ25250米19无缝钢管φ1083600米20PV瓦斯管φ2731700米21移动变压器KBSGZY-1600/10/3.3KV1台22移动变压器KBSGZY-1600/10/1.2KV2台23移动变压器KBSGZY-800/10/1.2KV1台24高压配电装置PJG-400/10Y3台25高压配电装置PJG-200/10Y1台26馈电开关KBZ12-630/1140(660)Y1台27组合开关QJZ1-800/3300-21台28组合开关QJZ-2400/1140-122台29防爆开关QJZ-250/1140/660V3台30防爆开关QBZ-80N/1140/660V1台31照明综保ZBZ-4.0M2台32通控装置KJD30Z1套33皮带集控KTK2011套34高压电缆MYPTJ-8.7/10kV3*70+3*35/3+3*2.5mm²630米MCP-1.9/3.3kV3*95+1*50+3*6mm²1300米35动力电缆MYP-0.66/1.14kV3*120+1*70mm²480米MYP-0.66/1.14kV3*70+1*25mm²4820米MYP-0.66/1.14kV3*...
