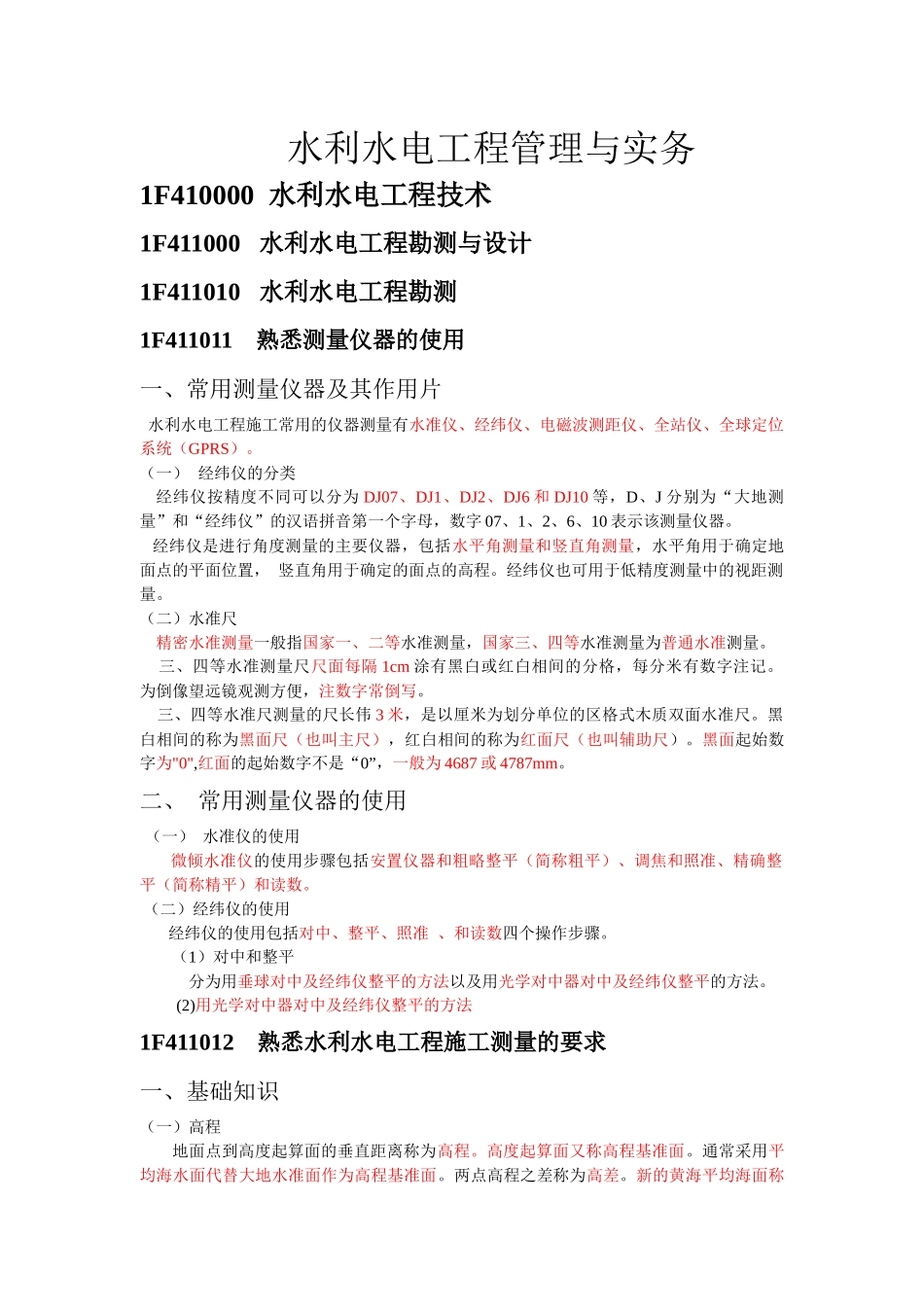

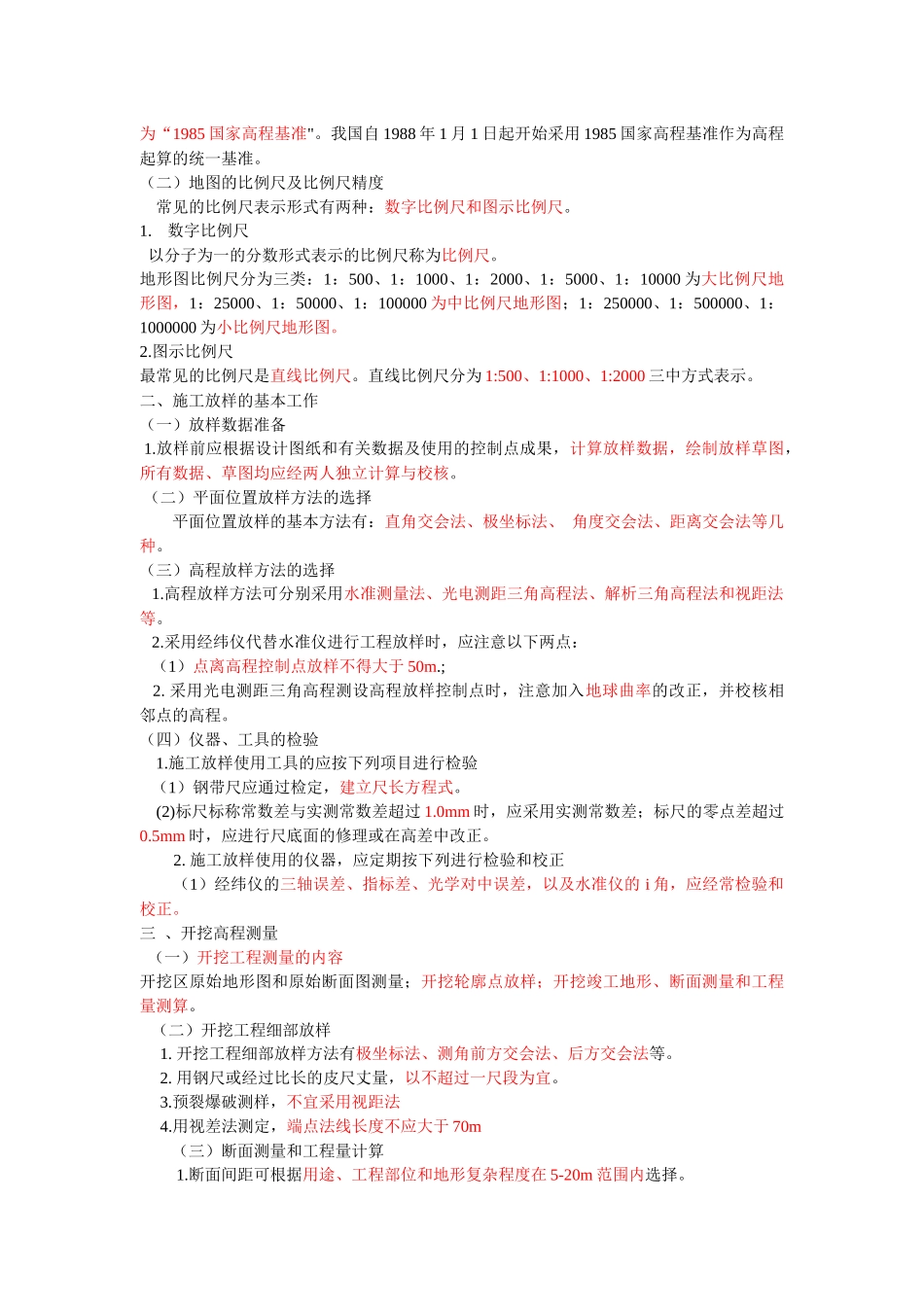

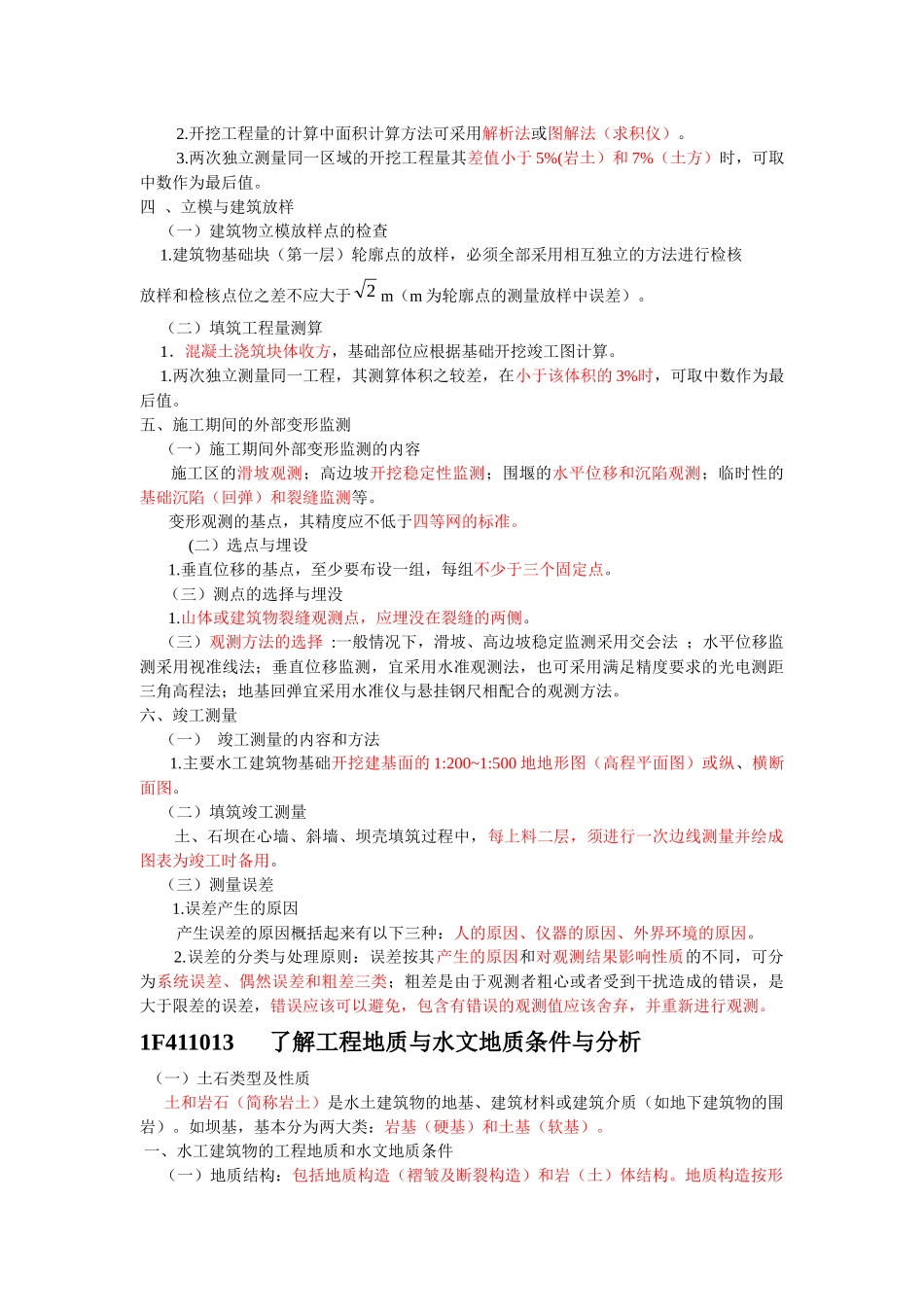

水利水电工程管理与实务1F410000水利水电工程技术1F411000水利水电工程勘测与设计1F411010水利水电工程勘测1F411011熟悉测量仪器的使用一、常用测量仪器及其作用片水利水电工程施工常用的仪器测量有水准仪、经纬仪、电磁波测距仪、全站仪、全球定位系统(GPRS)。(一)经纬仪的分类经纬仪按精度不同可以分为DJ07、DJ1、DJ2、DJ6和DJ10等,D、J分别为“大地测量”和“经纬仪”的汉语拼音第一个字母,数字07、1、2、6、10表示该测量仪器。经纬仪是进行角度测量的主要仪器,包括水平角测量和竖直角测量,水平角用于确定地面点的平面位置,竖直角用于确定的面点的高程。经纬仪也可用于低精度测量中的视距测量。(二)水准尺精密水准测量一般指国家一、二等水准测量,国家三、四等水准测量为普通水准测量。三、四等水准测量尺尺面每隔1cm涂有黑白或红白相间的分格,每分米有数字注记。为倒像望远镜观测方便,注数字常倒写。三、四等水准尺测量的尺长伟3米,是以厘米为划分单位的区格式木质双面水准尺。黑白相间的称为黑面尺(也叫主尺),红白相间的称为红面尺(也叫辅助尺)。黑面起始数字为"0",红面的起始数字不是“0”,一般为4687或4787mm。二、常用测量仪器的使用(一)水准仪的使用微倾水准仪的使用步骤包括安置仪器和粗略整平(简称粗平)、调焦和照准、精确整平(简称精平)和读数。(二)经纬仪的使用经纬仪的使用包括对中、整平、照准、和读数四个操作步骤。(1)对中和整平分为用垂球对中及经纬仪整平的方法以及用光学对中器对中及经纬仪整平的方法。(2)用光学对中器对中及经纬仪整平的方法1F411012熟悉水利水电工程施工测量的要求一、基础知识(一)高程地面点到高度起算面的垂直距离称为高程。高度起算面又称高程基准面。通常采用平均海水面代替大地水准面作为高程基准面。两点高程之差称为高差。新的黄海平均海面称为“1985国家高程基准"。我国自1988年1月1日起开始采用1985国家高程基准作为高程起算的统一基准。(二)地图的比例尺及比例尺精度常见的比例尺表示形式有两种:数字比例尺和图示比例尺。1.数字比例尺以分子为一的分数形式表示的比例尺称为比例尺。地形图比例尺分为三类:1:500、1:1000、1:2000、1:5000、1:10000为大比例尺地形图,1:25000、1:50000、1:100000为中比例尺地形图;1:250000、1:500000、1:1000000为小比例尺地形图。2.图示比例尺最常见的比例尺是直线比例尺。直线比例尺分为1:500、1:1000、1:2000三中方式表示。二、施工放样的基本工作(一)放样数据准备1.放样前应根据设计图纸和有关数据及使用的控制点成果,计算放样数据,绘制放样草图,所有数据、草图均应经两人独立计算与校核。(二)平面位置放样方法的选择平面位置放样的基本方法有:直角交会法、极坐标法、角度交会法、距离交会法等几种。(三)高程放样方法的选择1.高程放样方法可分别采用水准测量法、光电测距三角高程法、解析三角高程法和视距法等。2.采用经纬仪代替水准仪进行工程放样时,应注意以下两点:(1)点离高程控制点放样不得大于50m.;2.采用光电测距三角高程测设高程放样控制点时,注意加入地球曲率的改正,并校核相邻点的高程。(四)仪器、工具的检验1.施工放样使用工具的应按下列项目进行检验(1)钢带尺应通过检定,建立尺长方程式。(2)标尺标称常数差与实测常数差超过1.0mm时,应采用实测常数差;标尺的零点差超过0.5mm时,应进行尺底面的修理或在高差中改正。2.施工放样使用的仪器,应定期按下列进行检验和校正(1)经纬仪的三轴误差、指标差、光学对中误差,以及水准仪的i角,应经常检验和校正。三、开挖高程测量(一)开挖工程测量的内容开挖区原始地形图和原始断面图测量;开挖轮廓点放样;开挖竣工地形、断面测量和工程量测算。(二)开挖工程细部放样1.开挖工程细部放样方法有极坐标法、测角前方交会法、后方交会法等。2.用钢尺或经过比长的皮尺丈量,以不超过一尺段为宜。3.预裂爆破测样,不宜采用视距法4.用视差法测定,端点法线长度不应大于70m(三)断面测量和工程量计算1.断面间距可根据用途、工程部位和地形复杂程度在5-20m范围内选择。2....
