刘新星 数控加工工艺VIP免费

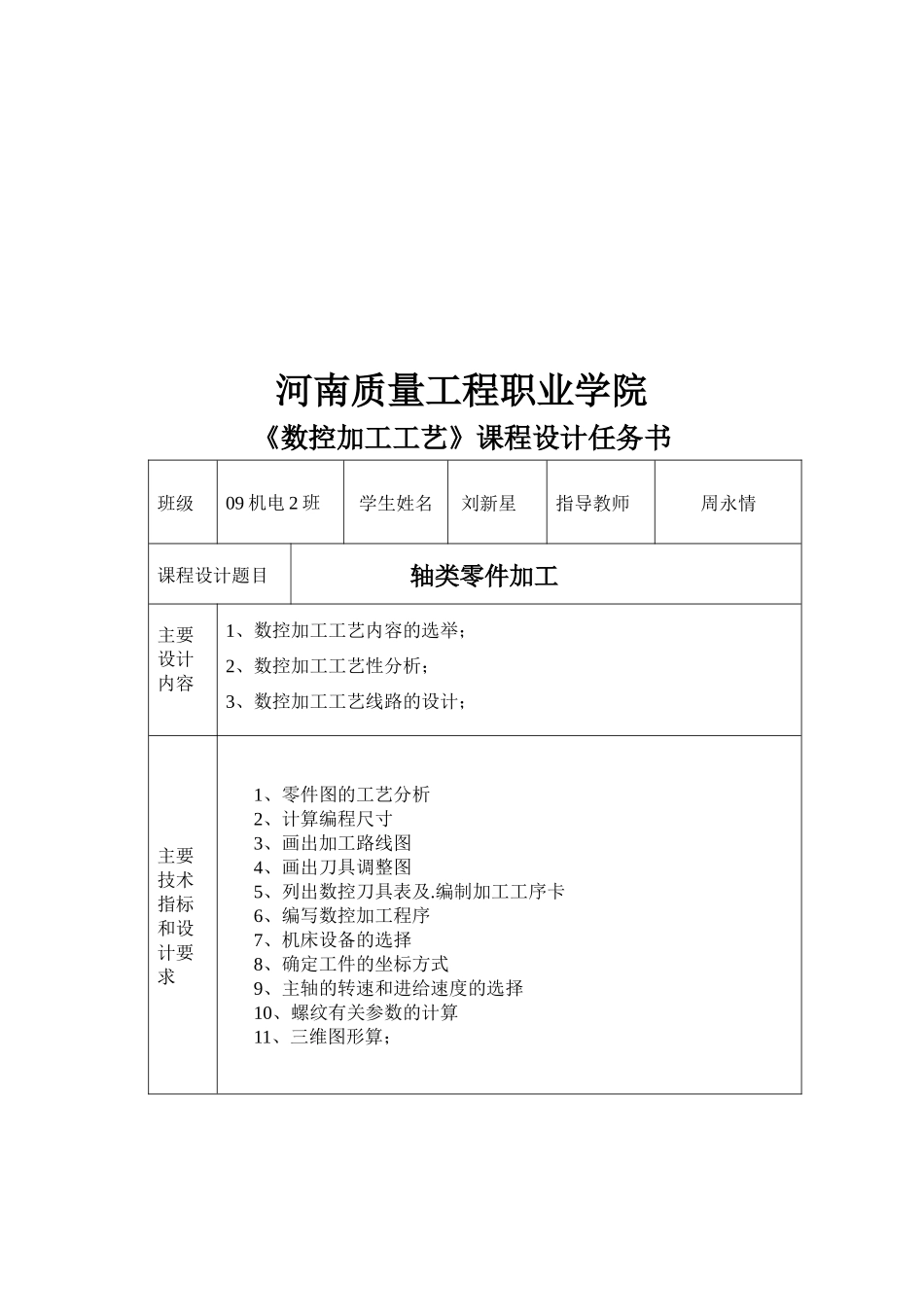

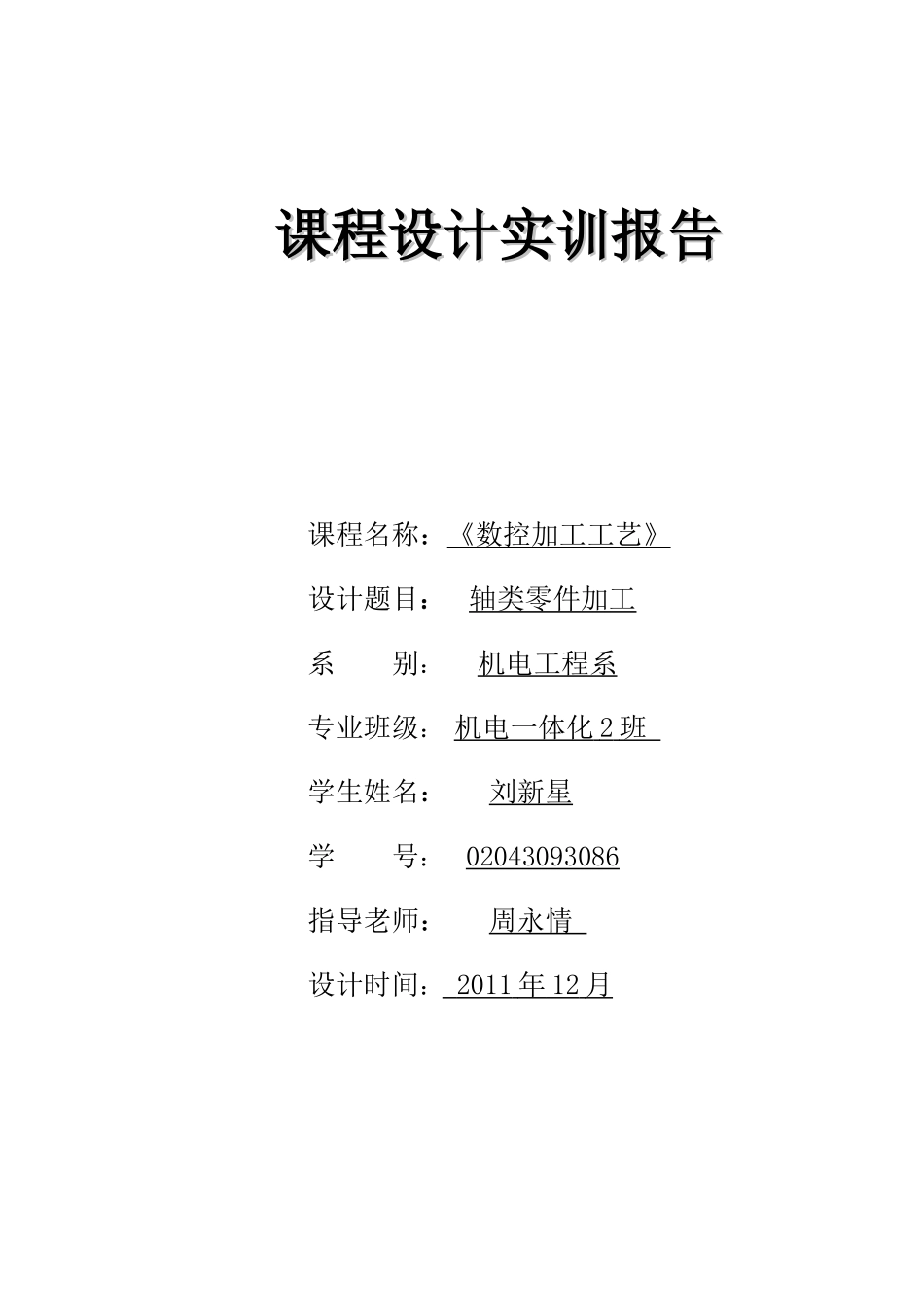

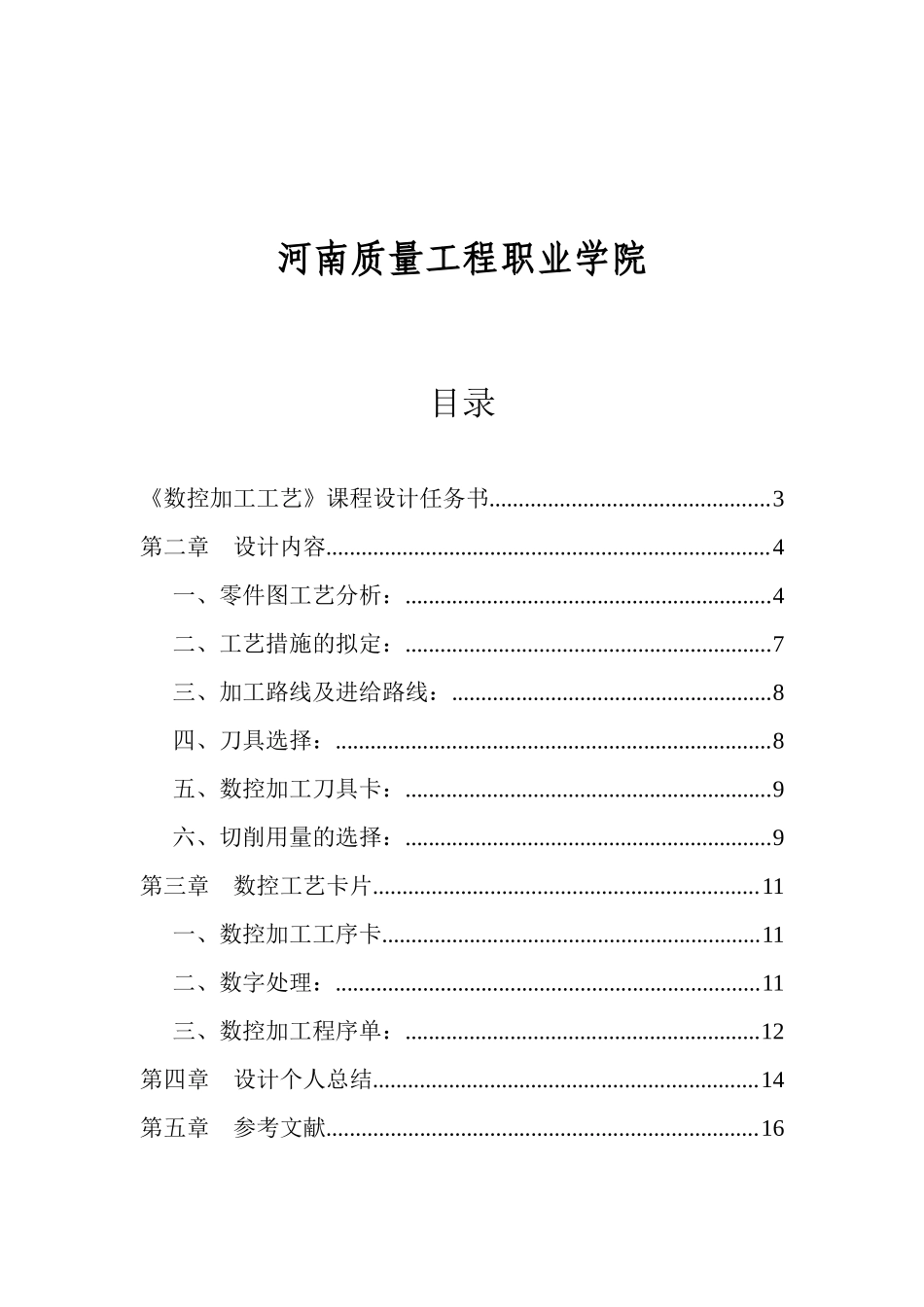

课程设计实训报告课程设计实训报告课程名称：《数控加工工艺》设计题目：轴类零件加工系别：机电工程系专业班级：机电一体化2班学生姓名：刘新星学号：02043093086指导老师：周永情设计时间：2011年12月河南质量工程职业学院目录《数控加工工艺》课程设计任务书................................................3第二章设计内容............................................................................4一、零件图工艺分析：...............................................................4二、工艺措施的拟定：...............................................................7三、加工路线及进给路线：.......................................................8四、刀具选择：...........................................................................8五、数控加工刀具卡：...............................................................9六、切削用量的选择：...............................................................9第三章数控工艺卡片..................................................................11一、数控加工工序卡.................................................................11二、数字处理：.........................................................................11三、数控加工程序单：.............................................................12第四章设计个人总结..................................................................14第五章参考文献..........................................................................16河南质量工程职业学院《数控加工工艺》课程设计任务书班级09机电2班学生姓名刘新星指导教师周永情课程设计题目轴类零件加工主要设计内容1、数控加工工艺内容的选举；2、数控加工工艺性分析；3、数控加工工艺线路的设计；主要技术指标和设计要求1、零件图的工艺分析2、计算编程尺寸3、画出加工路线图4、画出刀具调整图5、列出数控刀具表及.编制加工工序卡6、编写数控加工程序7、机床设备的选择8、确定工件的坐标方式9、主轴的转速和进给速度的选择10、螺纹有关参数的计算11、三维图形算；主要参考资料及文献[1]周虹.数控编程与操作.西安:西安电子科技大学出版社,2010.1[2]张宇.数控技术实践.北京:机械工业出版社,2004.[3]许详泰.数控加工编程实用技术.北京:机械工业出版社,2002.[4]朱晓春.数控技术.北京:机械工业出版社,2003.[5]岳优兰，马文锁.机械设计基础.开封：河南大学出版社，2009.5第二章设计内容一、零件图工艺分析：1、零件成型组成表面：零件有圆柱、逆圆弧、圆锥面和螺纹等几部分组成，系数控加工可选的内容。（首先，数控车床效率高于普通车床，数控做出来的螺纹精度高；普车要做螺纹精度就很难保证。普通车床一来设备投入较少，二来对刀具的要求相对没那么高。数控车床的刀具要求较高（经常换刀的不但影响效率，且每次对刀都可能造成报废），对编程及对刀的技术要求较高，但量产若配以合适的夹具效率可以是普车三倍以上。综合考虑，还是选择数控加工为宜。）2、通过对零件尺寸的圆锥面与圆弧面数字处理，该零件轮廓表达清晰、零件结构合理。最终计算结果如本设计书12页(附图)所示。3、尺寸精度保证:图形上尺寸均为IT8级，CAK型数控车床自身精度均可保证，编程时尺寸取基本尺寸即可。4、材料的选取:选用45钢，无热处理及硬度要求。材料切削加工工艺性良好。5、各成型表面连接复杂程度中等，加工连续时间不长，不须用可转位刀片，用一般硬质合金焊接刀具即可。由零件图分析，加工此零件拟定加工方案。加工方案一：加工方案：1、在普床上完成整外圆平端面：左端36。2、加工中，从右往左，右端设置中心孔。3、车C5倒角。4、车φ50×22的外圆面。5、车C2倒角。6、车φ42×13的外圆面。7、车C5倒角。8、去夹持端。9、将对中点用油砂纸抹平。加工方案二：加工方案：1、在普通机床上整外圆平端面，完成轴段φ58×100。2、加工中，从右向左。3、先车φ42×18轴段。4...
