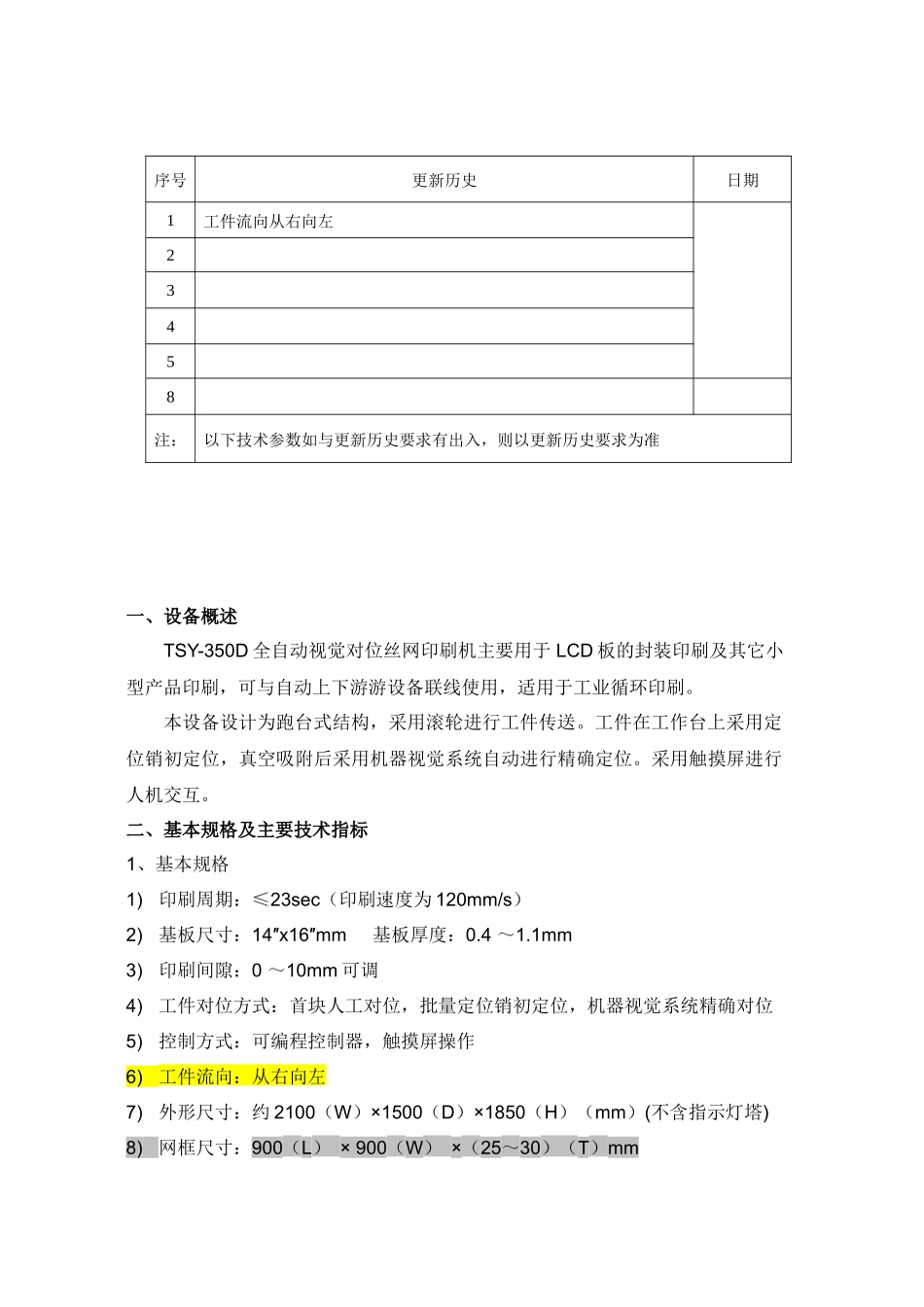

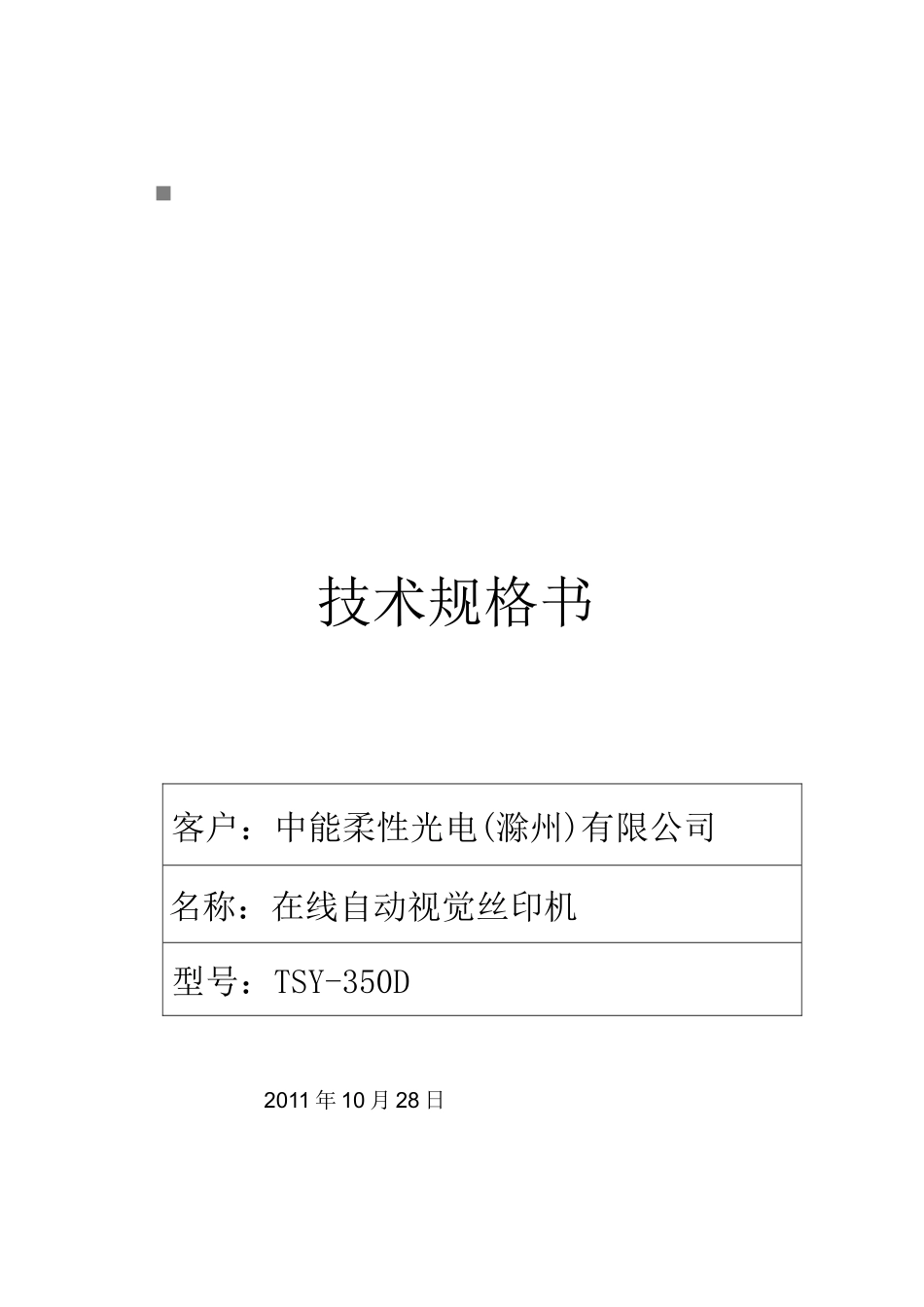

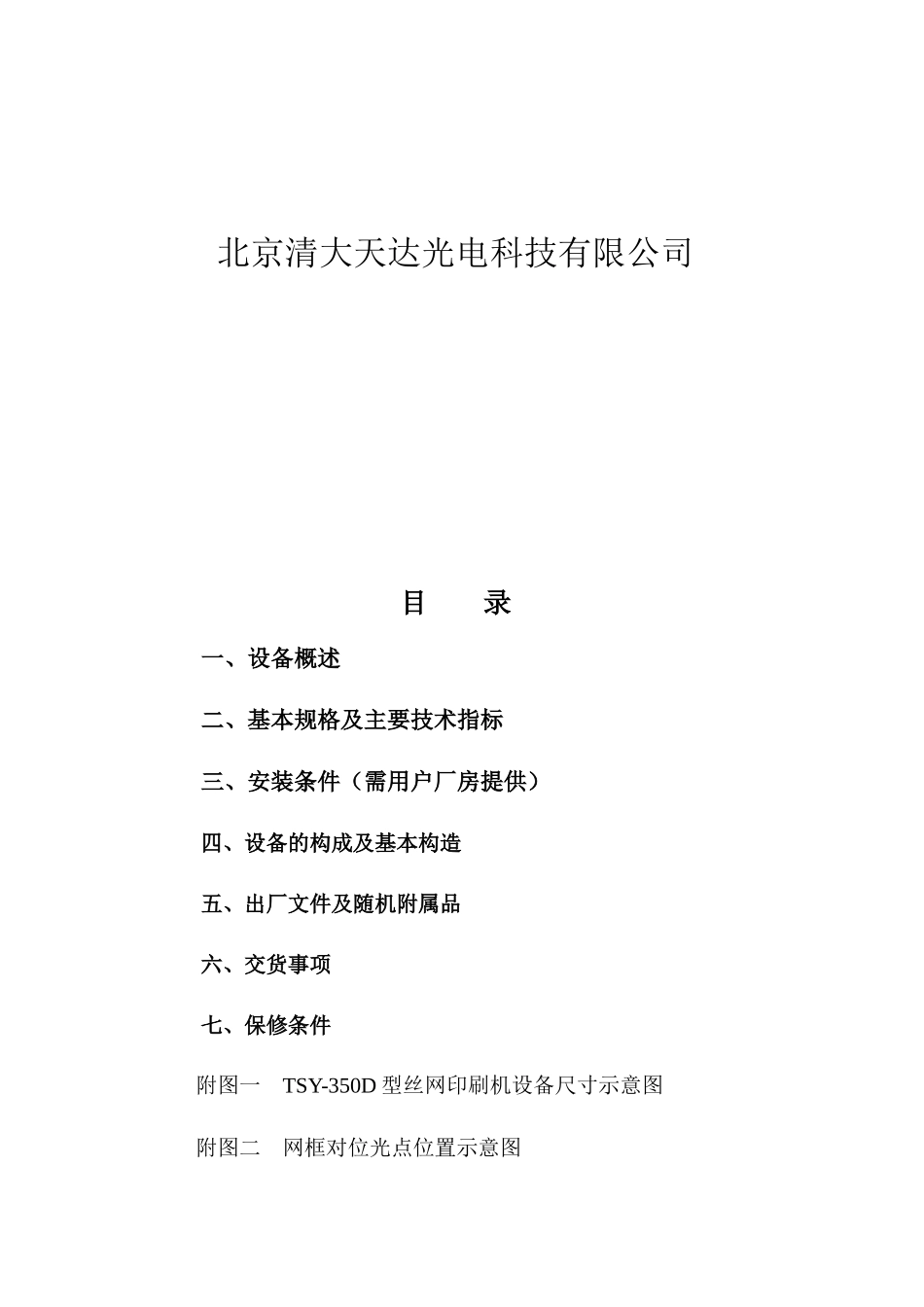

技术规格书客户：中能柔性光电(滁州)有限公司名称：在线自动视觉丝印机型号：TSY-350D2011年10月28日北京清大天达光电科技有限公司目录一、设备概述二、基本规格及主要技术指标三、安装条件（需用户厂房提供）四、设备的构成及基本构造五、出厂文件及随机附属品六、交货事项七、保修条件附图一TSY-350D型丝网印刷机设备尺寸示意图附图二网框对位光点位置示意图序号更新历史日期1工件流向从右向左23458注：以下技术参数如与更新历史要求有出入，则以更新历史要求为准一、设备概述TSY-350D全自动视觉对位丝网印刷机主要用于LCD板的封装印刷及其它小型产品印刷，可与自动上下游游设备联线使用，适用于工业循环印刷。本设备设计为跑台式结构，采用滚轮进行工件传送。工件在工作台上采用定位销初定位，真空吸附后采用机器视觉系统自动进行精确定位。采用触摸屏进行人机交互。二、基本规格及主要技术指标1、基本规格1)印刷周期：≤23sec（印刷速度为120mm/s）2)基板尺寸：14″x16″mm基板厚度：0.4～1.1mm3)印刷间隙：0～10mm可调4)工件对位方式：首块人工对位，批量定位销初定位，机器视觉系统精确对位5)控制方式：可编程控制器，触摸屏操作6)工件流向：从右向左7)外形尺寸：约2100（W）×1500（D）×1850（H）（mm）(不含指示灯塔)8)网框尺寸：900（L）×900（W）×（25～30）（T）mm2、各部件技术指标2.1印刷部规格1)刮刀速度：20～140mm/sec2)可调刮刀最大行程：550mm（调整传感器间距实现行程调整）3)刮刀驱动方式：交流伺服马达4)刮刀压力调节：0～4.0kgf/cm25)刮刀上下移动量：0～25mm6)刮刀架上下移动量：45mm7)刮刀角度调整：60°～90°8)刮刀固定：手柄夹紧9)刮刀与回墨刀上下动作分别驱动10)印刷模式：标准印刷/往复印刷11)印刷数量计数器：最大6位数12)回墨刀材质：不锈钢2.2工作台部基本规格1)工作面高度：900±20mm2)工件固定方式：真空吸附3)工件重复定位精度：≤±0.02mm4)工作台移动方向：左→右（或右→左）5)工作台驱动方式：交流伺服马达6)工作台调整量：X、Y：±5mmθ：±1°2.3网框架规格1)网框尺寸：900（L）×900（W）×（25～30）（T）mm（外形公差：<±2mm）。2)网框固定方式：四角用气缸压紧3)网框截面尺寸：（25～30）×40mm三、安装条件（需用户厂房提供）1)电源：AC380V三相50Hz6kVA2)外供干燥气源：压力5.0kg/cm2；流量200L/minRc1/23)外供真空源：压力500mmHg；流量100L/minRc1/24)环境温度：20～25℃；相对湿度50±5%四、设备的构成及基本构造TSY-350D全自动视觉对位丝网印刷机主要由机架、工作台、刮刀及网框支臂部件、上下料roll、外罩、电气控制系统、机器视觉系统等组成。设备尺寸示意图见附图一。1、工作台设计为跑台式结构，通过工作台的移动实现工件的移动。工件传输方向从左向右（或从右到左）。工作台采用多层结构，可使基板上进行X、Y、θ方向的微动精确调整。工作台横向移动由交流伺服电机驱动，通过精密滚珠丝杠传送。2、刮刀及网框支臂部件设计为双刮刀（刮刀\回墨刀）模式，与网框支臂共同安装到上机架上。双刮刀各采用一个双轴伸气缸驱动进行上下动作，可通过调整限位螺栓实现刮刀升降行程的限位。刮刀\回墨刀固定于刮刀架上。刮刀架移动采用导轨齿皮带传动结构，由伺服电机驱动。刮刀架可整体升降，由气缸驱动，便于刮刀的清理和更换。刮刀架的升降行程可由调整螺栓调整。网框压紧采用气缸，设置单向回路，确保在气源压力减小或气源中断的情况下，网框也不会松动。网框安装定位采用光点对位模式，手动调节微分头进行位置调整。光点位置示意图见附图二。3、上下料部件上下料采用滚轮传动方式，分别为独立部件。4、外罩设备机架以上部分以铝合金型材为骨架，外罩防静电透明PVC板，上部安装FFU，可实现设备内部的局部洁净，保证印刷生产工艺的需求。5、电气控制系统本设备以PLC为核心，以视觉系统为辅，控制上下料滚轮、工作台、刮刀部件等协调动作，实现印刷功能。以触摸屏作为人机交互界面，方便快捷。配置三色塔灯，采用声光模式进行设备工作状况和报警情况的指示。五、出厂文件及随机附属品1.普通纸质操作说明书一份2.交流伺服驱动...
