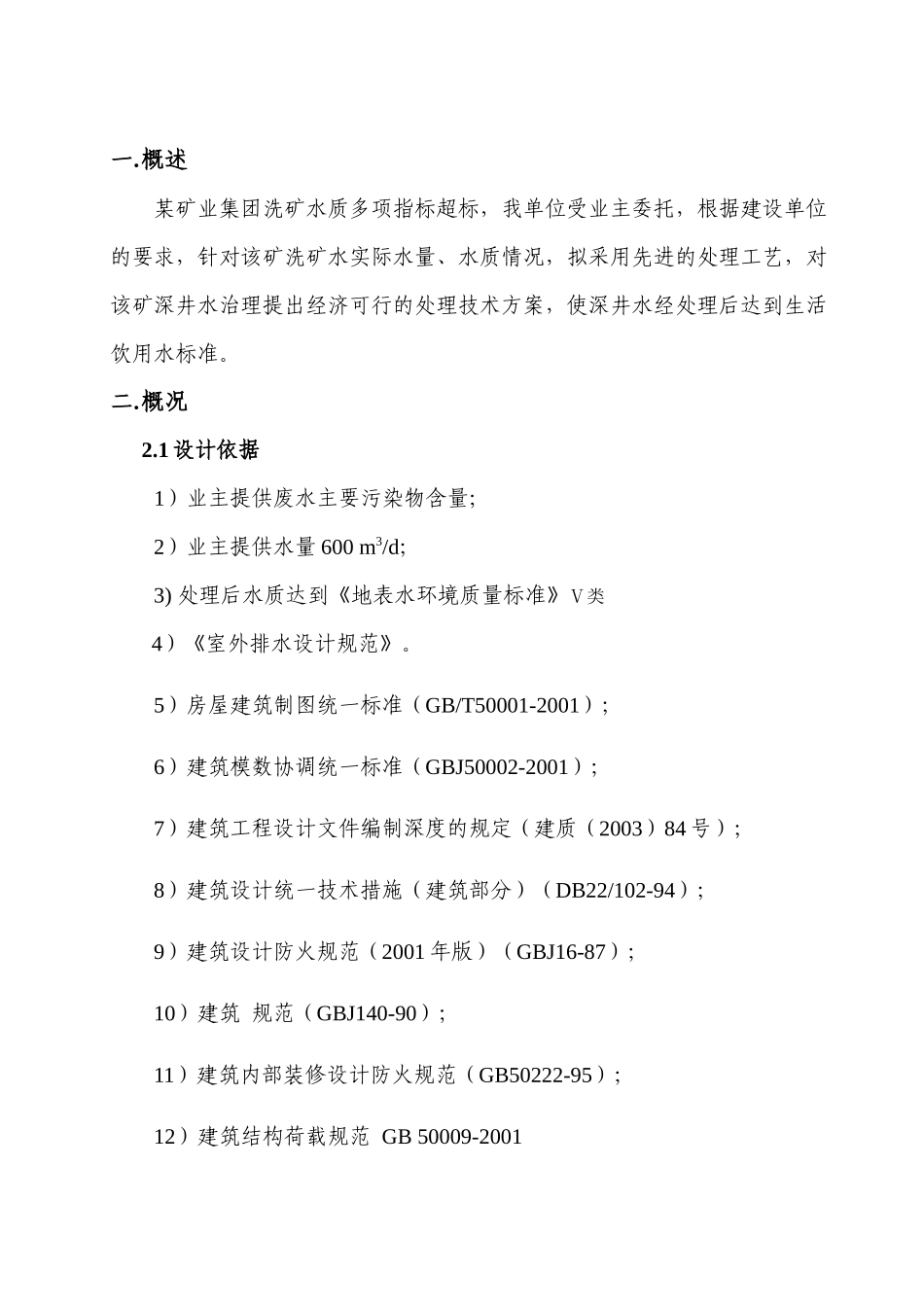

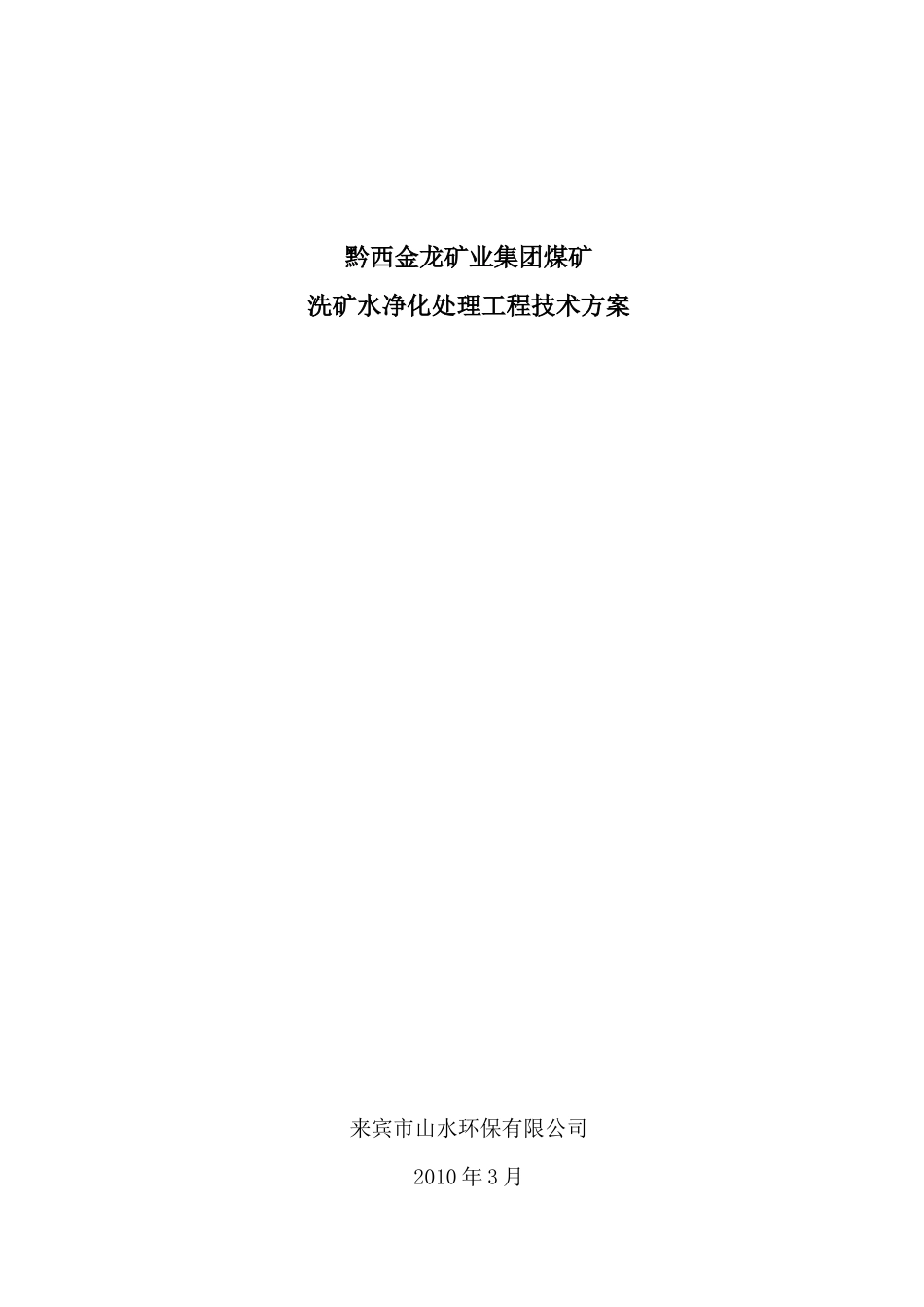

黔西金龙矿业集团煤矿洗矿水净化处理工程技术方案来宾市山水环保有限公司2010年3月一.概述某矿业集团洗矿水质多项指标超标，我单位受业主委托，根据建设单位的要求，针对该矿洗矿水实际水量、水质情况，拟采用先进的处理工艺，对该矿深井水治理提出经济可行的处理技术方案，使深井水经处理后达到生活饮用水标准。二.概况2.1设计依据1）业主提供废水主要污染物含量；2）业主提供水量600m3/d；3)处理后水质达到《地表水环境质量标准》Ⅴ类4）《室外排水设计规范》。5）房屋建筑制图统一标准（GB/T50001-2001）；6）建筑模数协调统一标准（GBJ50002-2001）；7）建筑工程设计文件编制深度的规定（建质（2003）84号）；8）建筑设计统一技术措施（建筑部分）（DB22/102-94）；9）建筑设计防火规范（2001年版）（GBJ16-87）；10）建筑规范（GBJ140-90）；11）建筑内部装修设计防火规范（GB50222-95）；12）建筑结构荷载规范GB50009-200113）建筑地基基础设计规范GB50007-200214）混凝土结构设计规范GB50010-200215）砌体结构设计规范GB50003-200116）给水排水工程构筑物结构设计规范GB50069-200216）17）给水排水工程钢筋混凝土水池结构设计规程CECS138：18）建筑抗震设计规范GB50011-200119）构筑物抗震设计规范GB50191-932.2设计原则在制定本方案时，充分考虑建设单位的利益并结合实际情况，在满足处理效果的前提下，尽量减少工程和设备投资及运行成本，使本方案具有严谨的科学性、可操作性和可行性。⑴尽量利用原有设施；⑵采用新工艺、新技术、新设备、新材料；⑶采用较简单的操作与管理；⑷注意节能，采用高效节能设备；三.方案选择3.1工程处理规模日处理量600m3；3.2处理目标调节池混凝反应高效沉淀池二级砂滤器活性炭过滤离子交换膜分离达标排放进水回用消毒水质经处理后达到处理后水质达到《地表水环境质量标准》Ⅴ类（农业用水区及一般景观要求水域）规定的要求，如表1-2示：1-2处理后标准浑浊度铁(mg/l)Cl-(mg/l)肉眼可见物总大肠杆菌群粪大肠杆菌群1度0.3200无无无3.3工艺流程图1-1工艺流程图3.4工艺说明废水进入调节池调节水量水质，同时具备部分沉淀功能，能去除水中大颗粒比重较大的悬浮物质，调节池按3小时水量设计。废水中SS含量高，经混凝后沉淀处理。混凝沉淀处理后的水中含有微小悬浮物质及胶体等，需经过二级砂滤处理，滤料可选择无烟煤（粒径大小0.8-1.2mm）和石英砂（粒径大小0.3-0.5mm）；水经过砂滤后，进离子交换器。离子交换器用Na+置换水中Ca2+、Mg2+等。最后经膜处理，一部分水达标排放，一部分高浓度含盐水继续回用。回用部分经多次循环以后，与可与沉淀物一起去除。整个处理系统由PLC自动控制系统自动控制。3.5主要设施介绍3.5.1调节沉淀池调节池按3个小时水量计算，总容积100m3，有效容积90m3,钢筋混凝土结构，内设提升泵2台，型号80WQ50-20-5.5，一用一备；污泥泵一台型号50QW10-15-1.1。3.5.2高效沉淀池沉淀时间1小时，表面负荷1.0m3/m2。管道混合器一台，Φ50;斜板10m3，PP材质。污泥泵一台型号50QW(I)10-15-1.1。3.5.3过滤装置两级过滤，一级采用无烟煤滤料可选择无烟煤（粒径大小0.8-1.2mm）层高400mm和石英砂（粒径大小0.3-0.5mm）层高800mm；与单层相比，拦污能力强，水头损失增加慢，滤速快，工作周期可延长。3.5.4中间水箱L×B×H=1.5×1.5×1.5m，2个，钢结构，总容积3.3m3，有效容积3m3。中间水箱功能是用来调节保安设备、超滤设备出水水量，为下一单元可连续运行提供条件。3.5.5蓄水池钢筋混凝土结构，总容积70m3，有效容积60m3。反冲洗蓄水池功能是储备一定量的水，以备砂滤设备和活性炭过滤器反冲洗时使用。以及设备维修时保证向用水区域提供一定量的供水时间。原水池隔断改造。3.5.6设备间L×B×H=15×8×6m，建筑面积120m2，设备间内划分为设备间、值班间、电控间、药品间、化验室。为砖混结构。设备间内有采暖设施；动力电及照明电源；自来水水源。四.主要设施及报价4.1土建部分序号名称规格数量单价（万元）总价备注1调节池100m31座0.066.0新建2高效沉淀池80m31座0.064.8新建3蓄水池701座0.064.2新建4消毒池112m31座0.066.7新建5设备间1...
