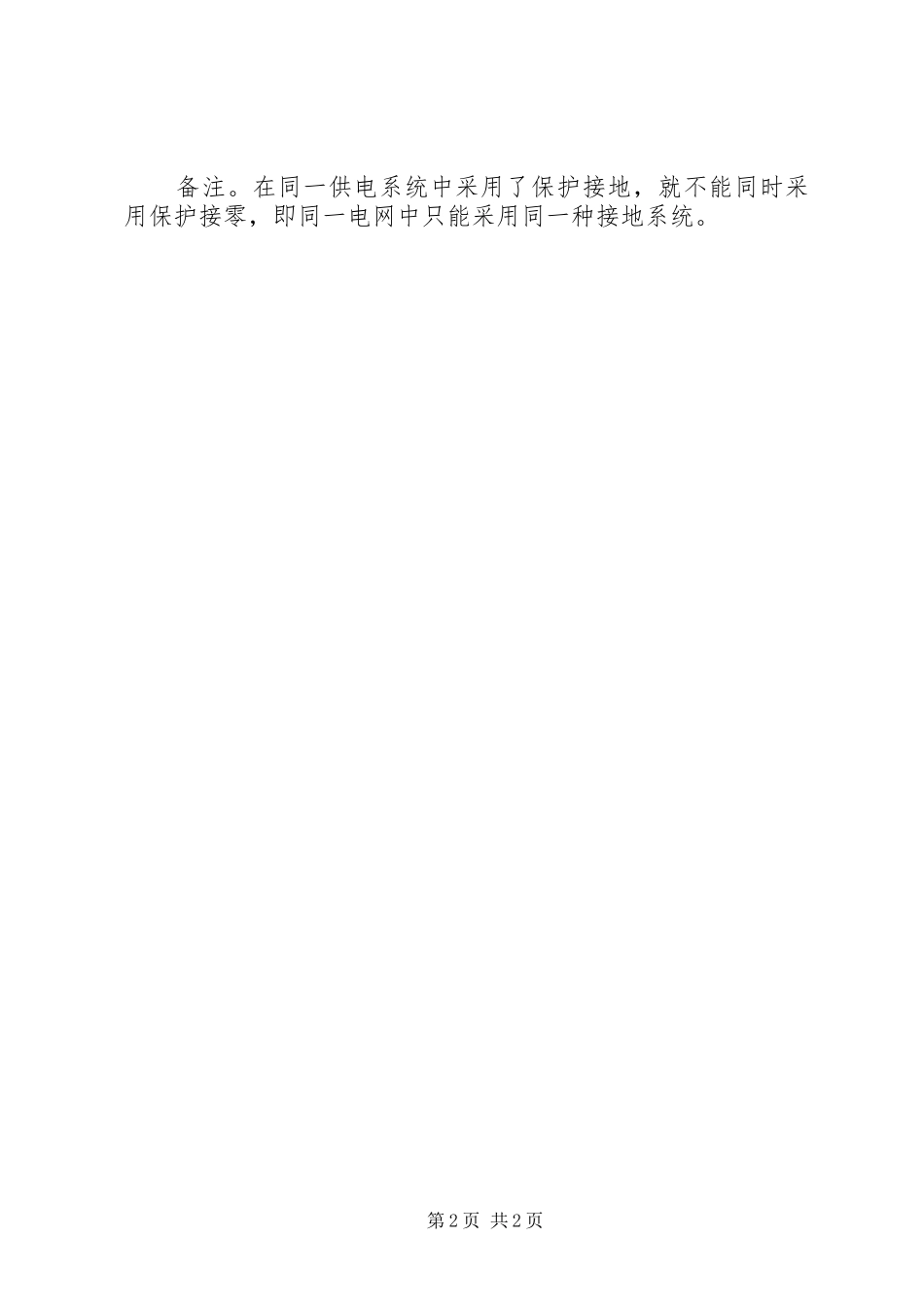

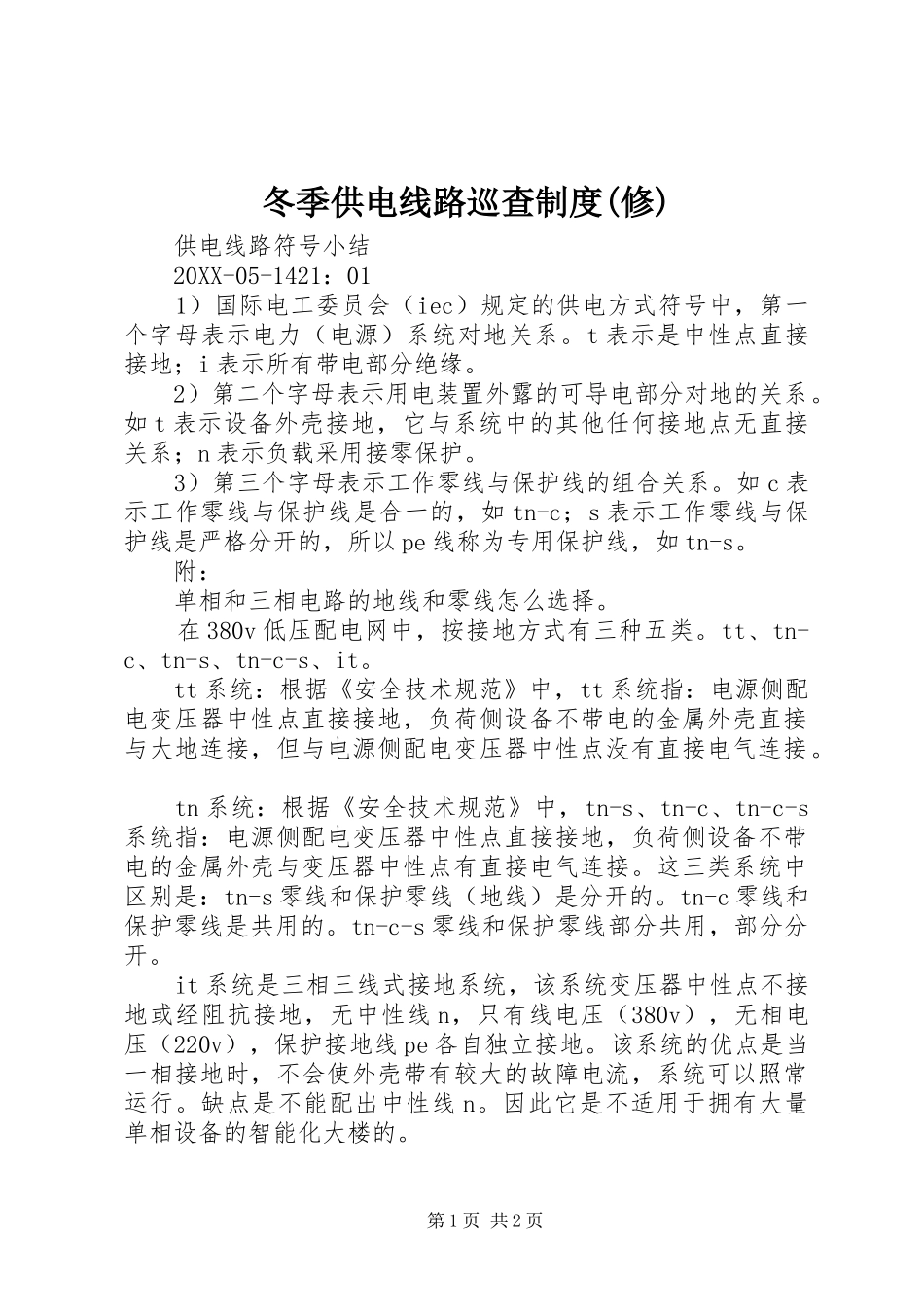

冬季供电线路巡查制度(修)供电线路符号小结20XX-05-1421：011）国际电工委员会（iec）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。t表示是中性点直接接地；i表示所有带电部分绝缘。2）第二个字母表示用电装置外露的可导电部分对地的关系。如t表示设备外壳接地，它与系统中的其他任何接地点无直接关系；n表示负载采用接零保护。3）第三个字母表示工作零线与保护线的组合关系。如c表示工作零线与保护线是合一的，如tn-c；s表示工作零线与保护线是严格分开的，所以pe线称为专用保护线，如tn-s。附：单相和三相电路的地线和零线怎么选择。在380v低压配电网中，按接地方式有三种五类。tt、tn-c、tn-s、tn-c-s、it。tt系统：根据《安全技术规范》中，tt系统指：电源侧配电变压器中性点直接接地，负荷侧设备不带电的金属外壳直接与大地连接，但与电源侧配电变压器中性点没有直接电气连接。tn系统：根据《安全技术规范》中，tn-s、tn-c、tn-c-s系统指：电源侧配电变压器中性点直接接地，负荷侧设备不带电的金属外壳与变压器中性点有直接电气连接。这三类系统中区别是：tn-s零线和保护零线（地线）是分开的。tn-c零线和保护零线是共用的。tn-c-s零线和保护零线部分共用，部分分开。it系统是三相三线式接地系统，该系统变压器中性点不接地或经阻抗接地，无中性线n，只有线电压（380v），无相电压（220v），保护接地线pe各自独立接地。该系统的优点是当一相接地时，不会使外壳带有较大的故障电流，系统可以照常运行。缺点是不能配出中性线n。因此它是不适用于拥有大量单相设备的智能化大楼的。第1页共2页备注。在同一供电系统中采用了保护接地，就不能同时采用保护接零，即同一电网中只能采用同一种接地系统。第2页共2页
