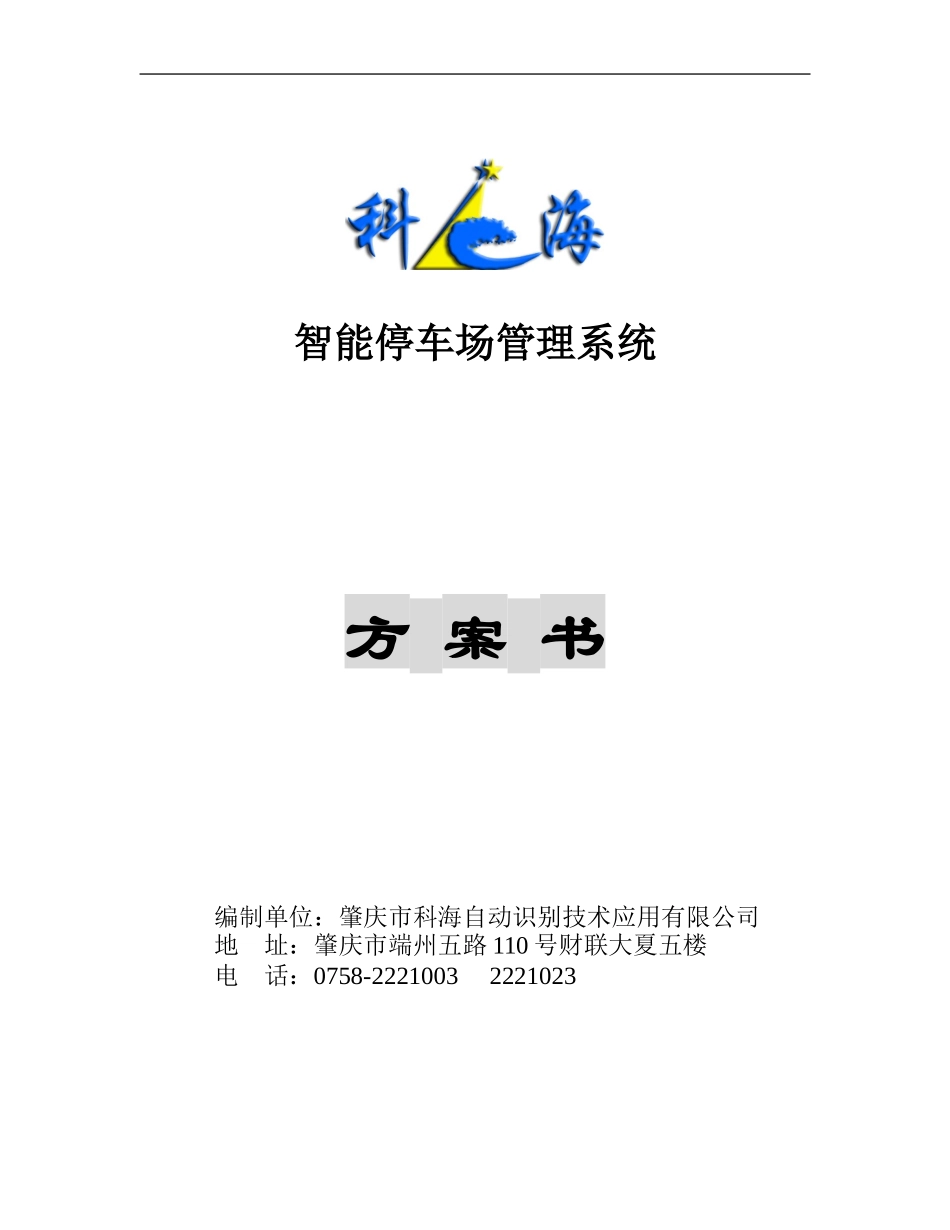

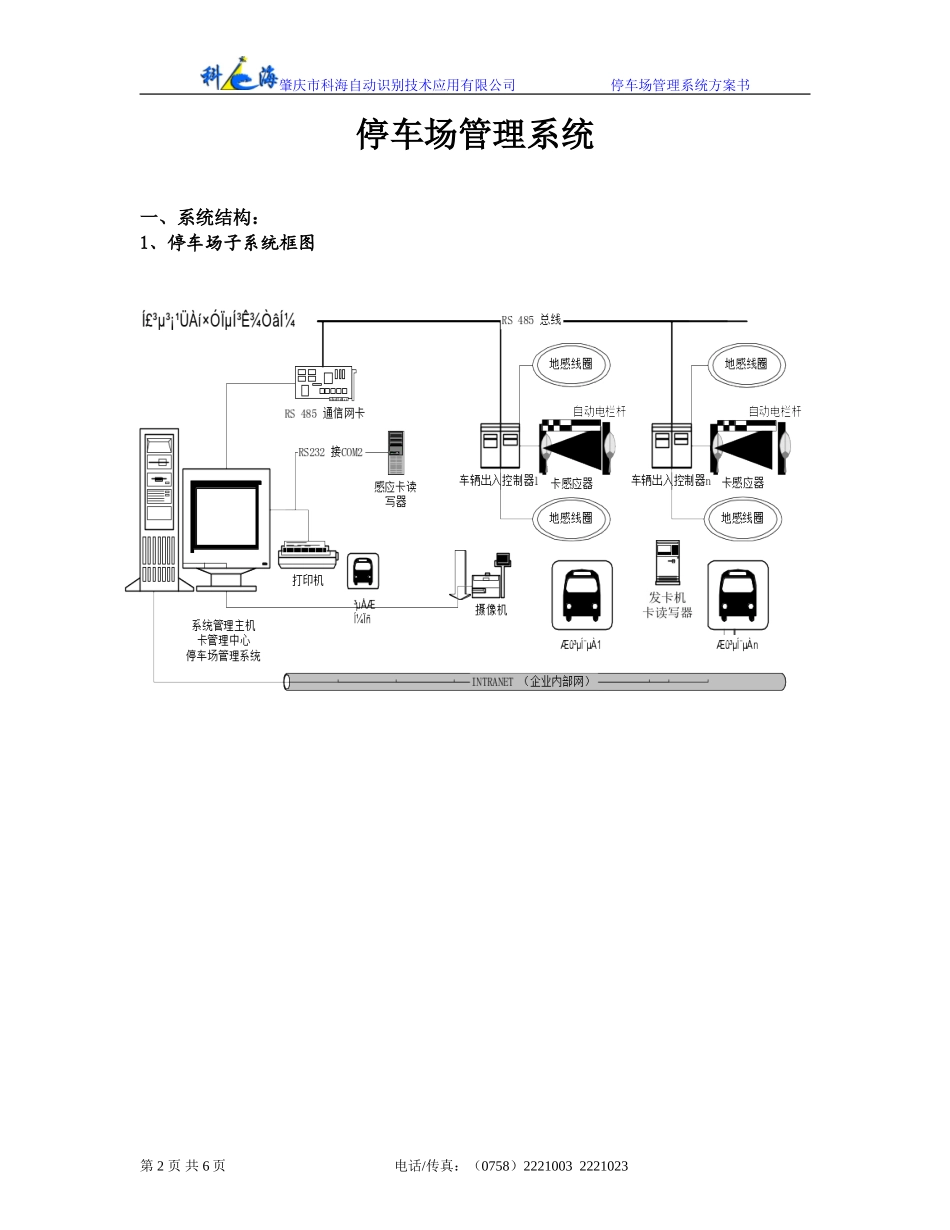

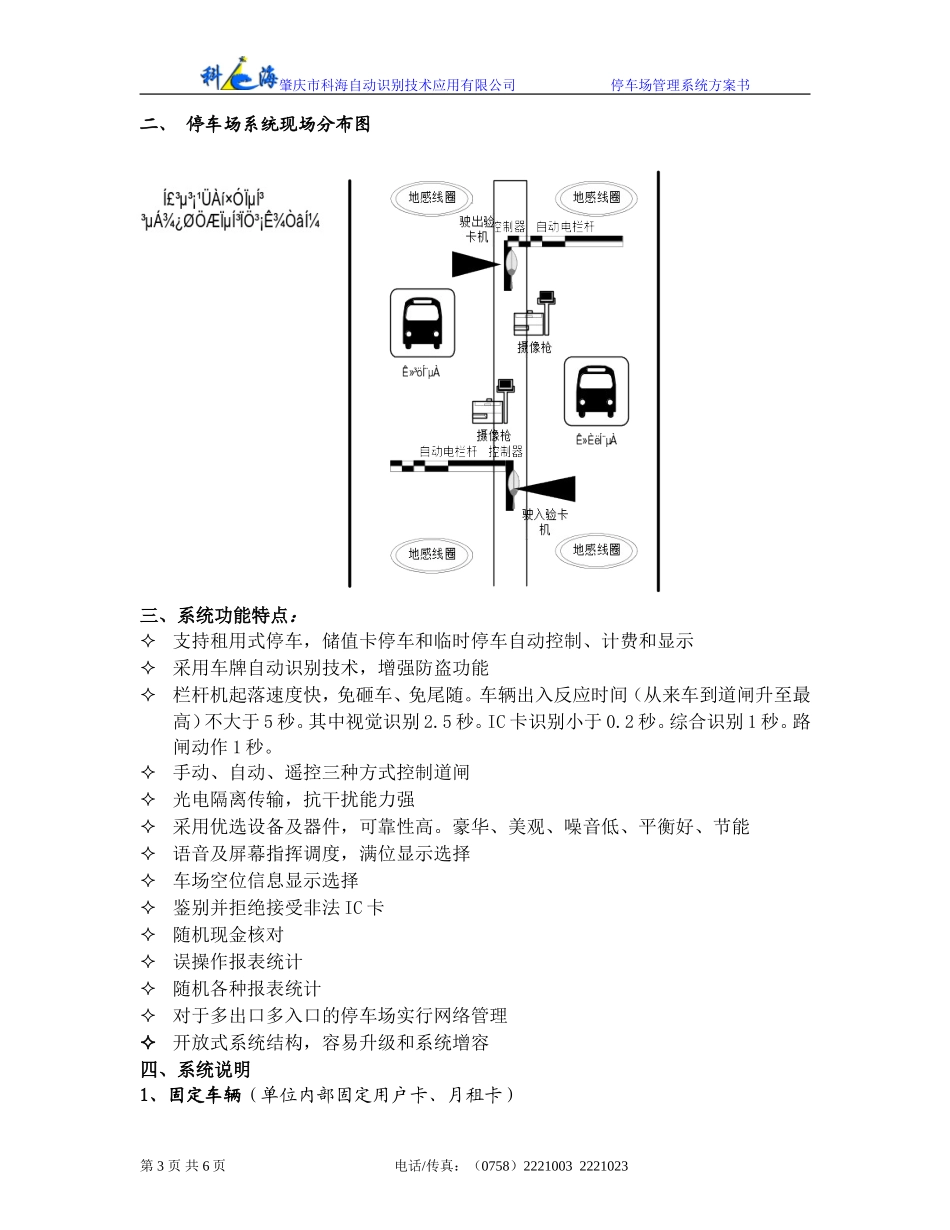

智能停车场管理系统方案书编制单位：肇庆市科海自动识别技术应用有限公司地址：肇庆市端州五路110号财联大夏五楼电话：0758-22210032221023肇庆市科海自动识别技术应用有限公司停车场管理系统方案书停车场管理系统一、系统结构：1、停车场子系统框图第2页共6页电话/传真：（0758）22210032221023肇庆市科海自动识别技术应用有限公司停车场管理系统方案书二、停车场系统现场分布图三、系统功能特点：支持租用式停车，储值卡停车和临时停车自动控制、计费和显示采用车牌自动识别技术，增强防盗功能栏杆机起落速度快，免砸车、免尾随。车辆出入反应时间（从来车到道闸升至最高）不大于5秒。其中视觉识别2.5秒。IC卡识别小于0.2秒。综合识别1秒。路闸动作1秒。手动、自动、遥控三种方式控制道闸光电隔离传输，抗干扰能力强采用优选设备及器件，可靠性高。豪华、美观、噪音低、平衡好、节能语音及屏幕指挥调度，满位显示选择车场空位信息显示选择鉴别并拒绝接受非法IC卡随机现金核对误操作报表统计随机各种报表统计对于多出口多入口的停车场实行网络管理开放式系统结构，容易升级和系统增容四、系统说明1、固定车辆（单位内部固定用户卡、月租卡）第3页共6页电话/传真：（0758）22210032221023肇庆市科海自动识别技术应用有限公司停车场管理系统方案书入口：注册。车主到系统控制中心电脑处登记车号、车型、颜色、驾驶员姓名、行驶证号码并输入电脑。验卡提示。车开到入口时（指地感线圈感应到有车后），中文显示屏显示“请读卡”。验卡放行。卡靠近天线15cm范围内，入口读卡机读出卡号，判断识别后，电脑中自动调出该车车型、车牌等资料，同时摄像机摄取图像，电脑自动比对（或人工比对），若一致，自动（或手动）开闸放行。并把进入时间、卡号均记录在读卡机内再送到电脑中，若车主开的是别的车，则由管理员负责判断是否放行。摄像机将摄取来的图象资料存入电脑硬盘，以便以后查处，当硬盘空间满后将实现滚屏式对以前信息冲减。显示屏显示“欢迎入场”。出口：验卡提示。车主将车开到出口处（指地感线圈感应到有车后）中文显示屏显示“请读卡”。验卡放行。卡靠近天线15cm范围，出口读卡机读出卡号，判断识别后，电脑中自动调出该车车型，车牌等资料，同时摄像机摄取图像，电脑自动比对（或人工比对），若一致，自动（或手动）开闸放行。并按时/次/超时等规定收费，若车型不符由管理人员处理放行。如果在出口时，车主忘了带卡，需车主把行驶证、身份证等证件到控制室验证相符，本人签字后，由手动控制放行。显示屏显示“一帆风顺”。2、临停车辆（临时保管、临保卡）对临时卡用户,需增加以下操作功能:入口：车主将车开至入口处时，自动发卡机(自动记录入场时间)或由管理人员发给一张临时卡(人工登录入场时间)，其它操作与固定车辆相同。出口：车主将车开至出口处时，电脑判断后，显示屏显示“请交费×××元”，车主交费、交卡后，由管理员开闸放行。五、技术参数1、车场入/出验卡机技术参数指标参数指标参数电源AC220V±10%传输波特率9600bp功耗＜DC3W环境温湿度0℃～40℃10%～90%读写速度＜0.1秒/次后备电源供电>8h第4页共6页电话/传真：（0758）22210032221023肇庆市科海自动识别技术应用有限公司停车场管理系统方案书感应距离≤10cm适用卡类ID卡存储数据6000条/机重量(净重)30kg/台通讯接口RS-485外形尺寸（mm）400×430×1130mm长×宽×高通讯距离≤1200m2、电动拦杆技术参数指标参数指标参数电源AC220V±10%传输波特率9600bp功耗180W环境温湿度-20℃～65℃10%～90%通讯接口RS232/422/485提起/下落时间2.2S档杆长度3000mm重量(净重)60kg/台防砸车功能下落过程检测到车辆出现在拦杆下时自动回升外型尺寸400×400×1100mm长×宽×高第5页共6页电话/传真：（0758）22210032221023肇庆市科海自动识别技术应用有限公司停车场管理系统方案书六、系统预算书第6页共6页电话/传真：（0758）22210032221023
