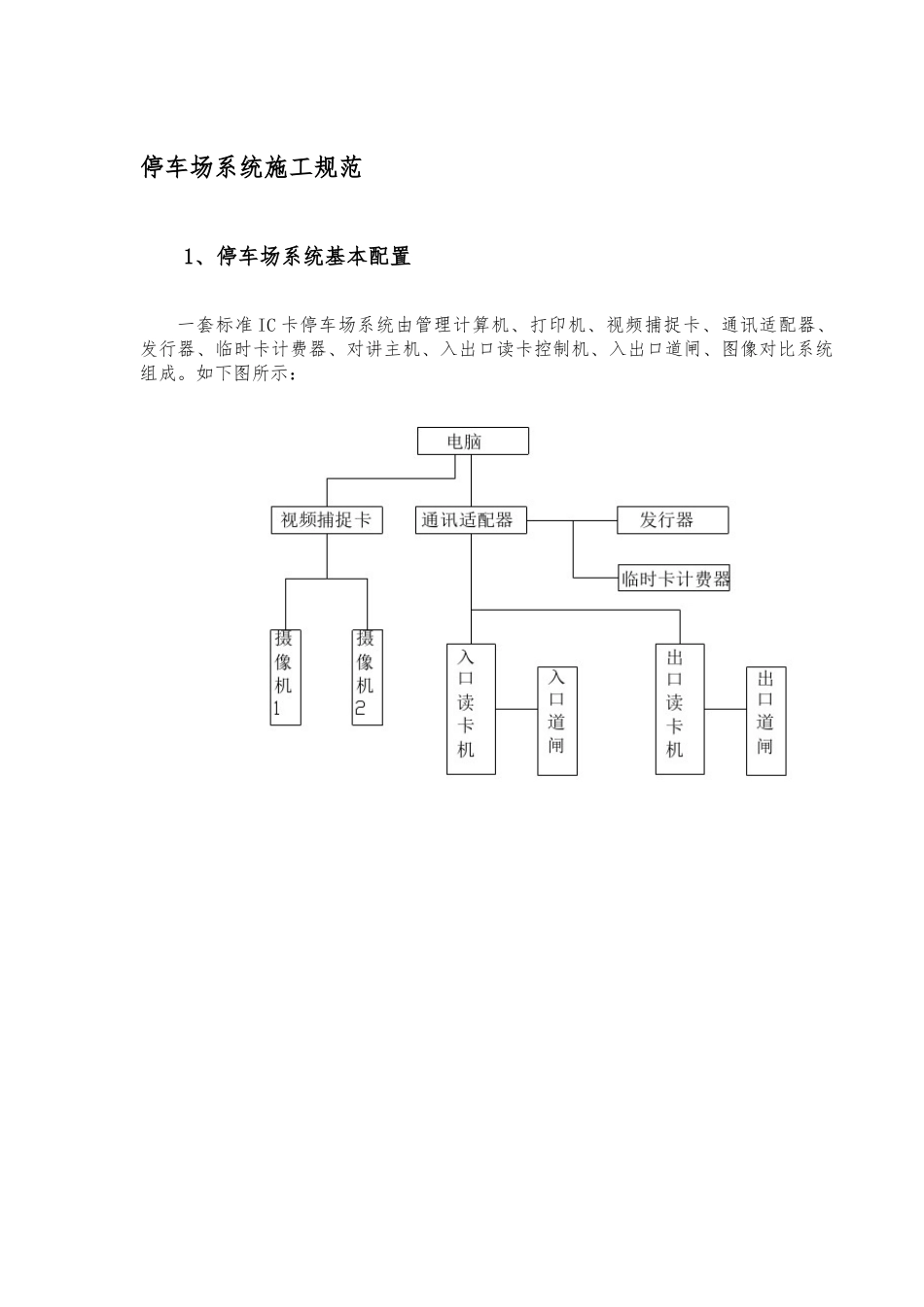

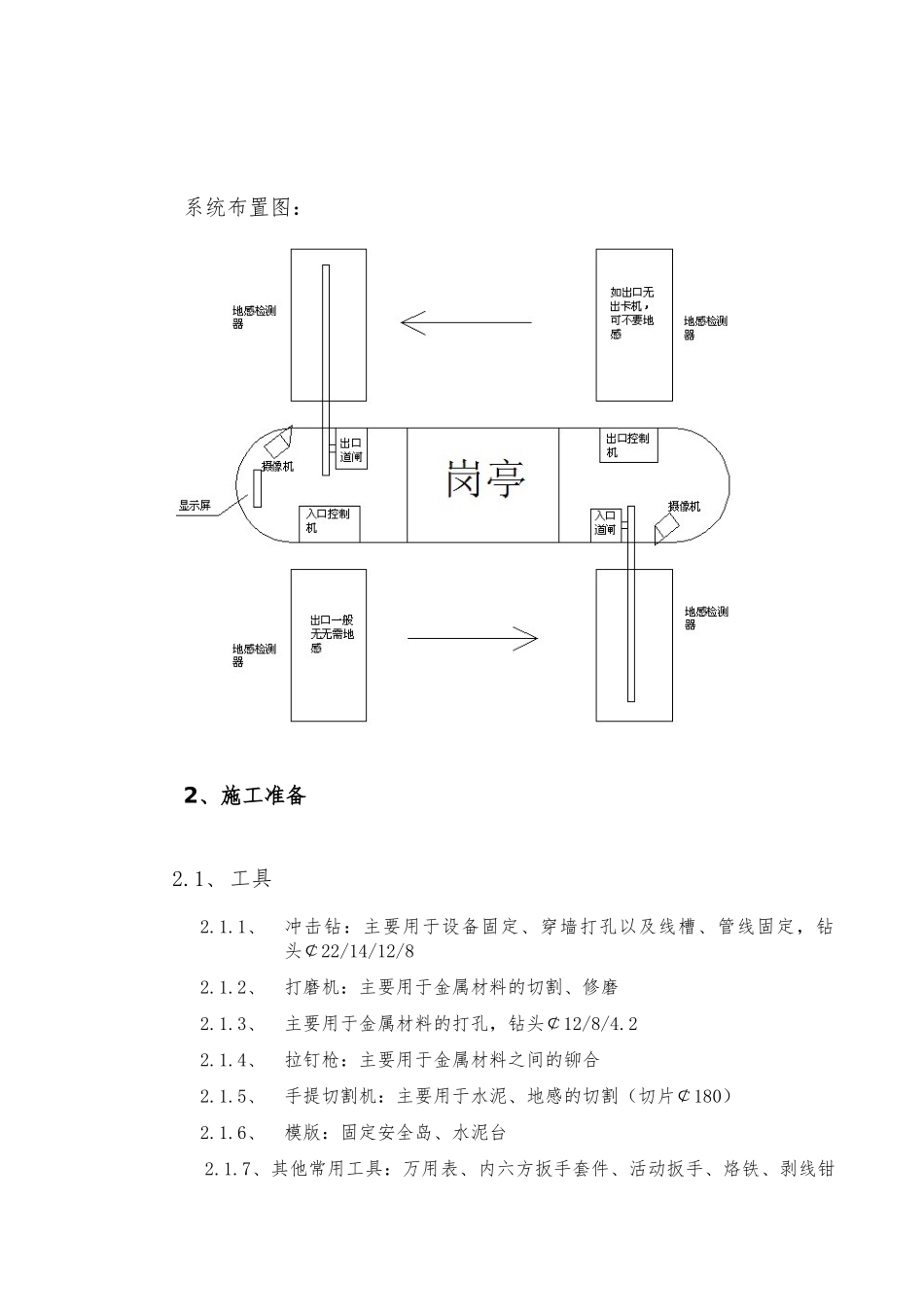

停车场系统施工规范1、停车场系统基本配置一套标准IC卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。如下图所示：系统布置图：2、施工准备2.1、工具2.1.1、冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/82.1.2、打磨机：主要用于金属材料的切割、修磨2.1.3、主要用于金属材料的打孔，钻头￠12/8/4.22.1.4、拉钉枪：主要用于金属材料之间的铆合2.1.5、手提切割机：主要用于水泥、地感的切割（切片￠180）2.1.6、模版：固定安全岛、水泥台2.1.7、其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳尖嘴钳、大小螺丝刀套件、网线钳等。2.2、辅材2.2.1、水泥、沙子、石子以及打混泥土的工具2.2.2、PVC(KBG铁管)及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；2.2.3、扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线方式。2.2.3.1、485通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700米，否则需加485中继器。2.2.3.2、开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线。2.2.3.3、按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。2.2.3.4、对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。2.2.3.5、网线：如果是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。2.2.3.6、视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。2.2.3.7、地感线：在切好的地感槽内，用BV1.5线绕5圈.2.2.3.8、电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于1米。2.2.3.9、所有的管线必须按强弱电分开，导线中间不许有接头。2.2.3.10、聚光灯开关无特殊要求一般在岗亭控制。线缆标准用途地感电源通讯对讲按钮开闸视频网络光纤线芯132266同轴82规格1mm21mm2软线1.0mm21.0mm20.75mm20.75mm275Ω双绞62.5/125u材质铁氟龙RVVRVSPRVVPRVVPRVVPSYV75-5五类多模3、施工标准3.1、安全岛的施工标准在马路当中建一个环形水泥墩，俗称安全岛。安全岛主要是起摆放设备以及防止车辆撞击设备的作用。如因马路宽度限制设备安装于路边时，应在路边做设备安装地基。停车场管理系统的安全岛相当于建筑房屋的地基，不仅可以承载设备工作时的应力，尤其道闸的应力可达几百公斤，而且可以保护设备和线路，同时规范车辆进出的车道，使工程外观更专业。因此安全岛的制作会直接影响系统的性能。制作安全岛按以下步骤进行：3.1.1、按图纸画出安全岛的形状线条。3.1.2、如果现场地面是松软的泥土，须将地面挖深50公分，并用混凝土浇注。3.1.3、用木板沿安全岛形状线条围起一个高15公分的框架。3.1.4、用水泥、石子、沙子比例为1：1：1的混凝土浇注，用木板围起的安全岛框架，浇注完后找出水平面。至少一个星期后，等待混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。然后在安全岛侧面刷黄黑30公分相间的路标漆，等干燥后，安全岛就制作完成了。安全岛施工注意事项：1、如岛上同时放置岗亭的话，宽度应该在150cm-180cm左右，如安全岛受路宽限制只能放置设备时，宽度约在40cm-80cm。2、安全岛的长度约在500cm-900cm之间。3、安全岛应高出地面约10cm-20cm4、如设备安装的地面为水泥基础时，安全岛可直接在地面上铺设，但铺设的地方应该以星型每间隔25厘米打一根钢筋（Φ20以上），钢筋应深入地面不低于5厘米、外露不低于5厘米。5、如设备安装的地面为沥青基础时，安全岛可直接在地面上铺设，但铺设的地方应该以星型每间隔25厘米打一根钢筋（Φ20以上），钢筋应深入地面不低于20厘米、外露不低于5厘米。6、如设备安装的位置为泥土基础（设备安装于路边或花坛边）时，应在位置处挖坑，使安全岛或地基深入地面30厘米以上。7、安全岛与地基的材料：大厂生产的425#硅酸盐水泥、中砂，避...
