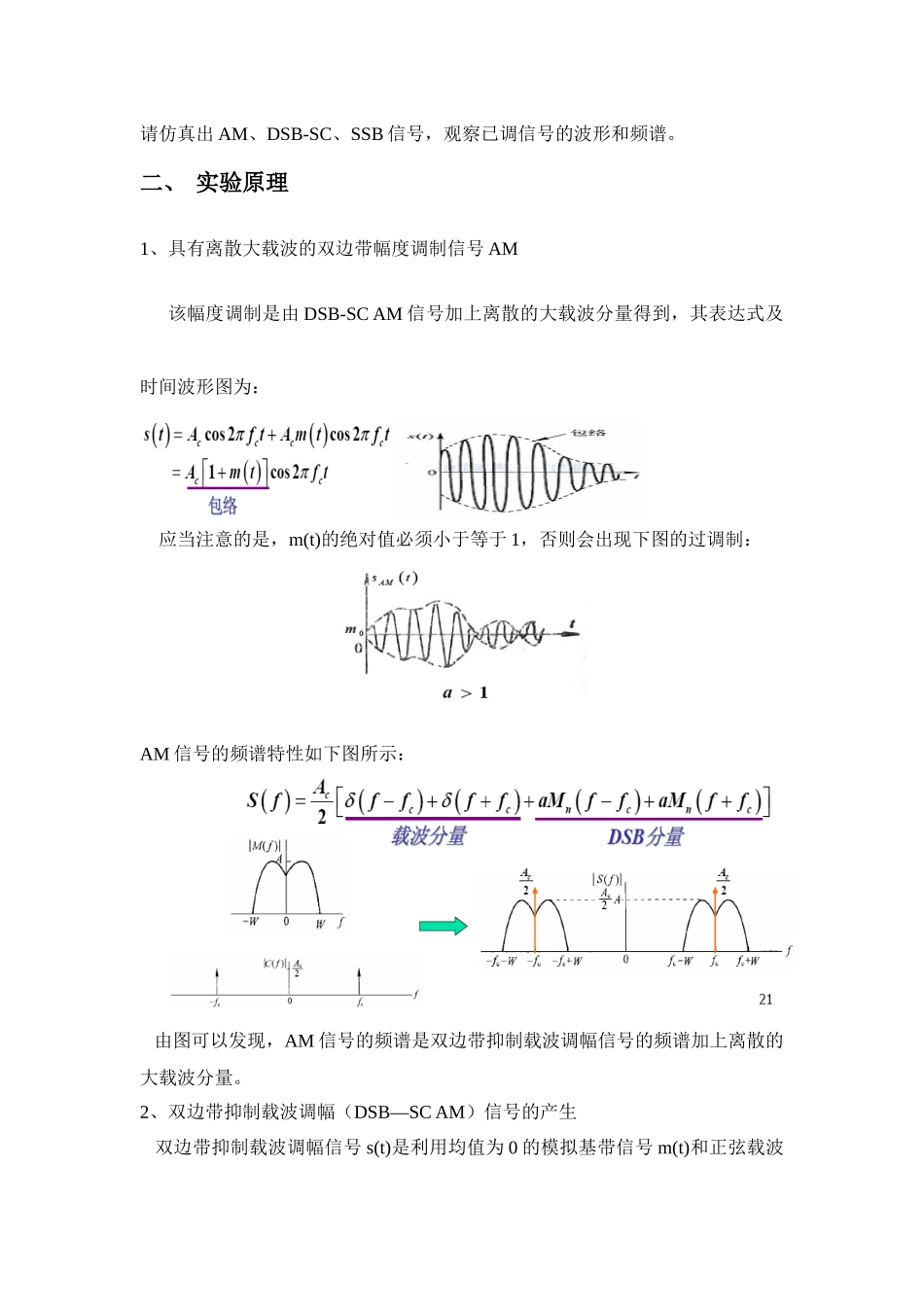

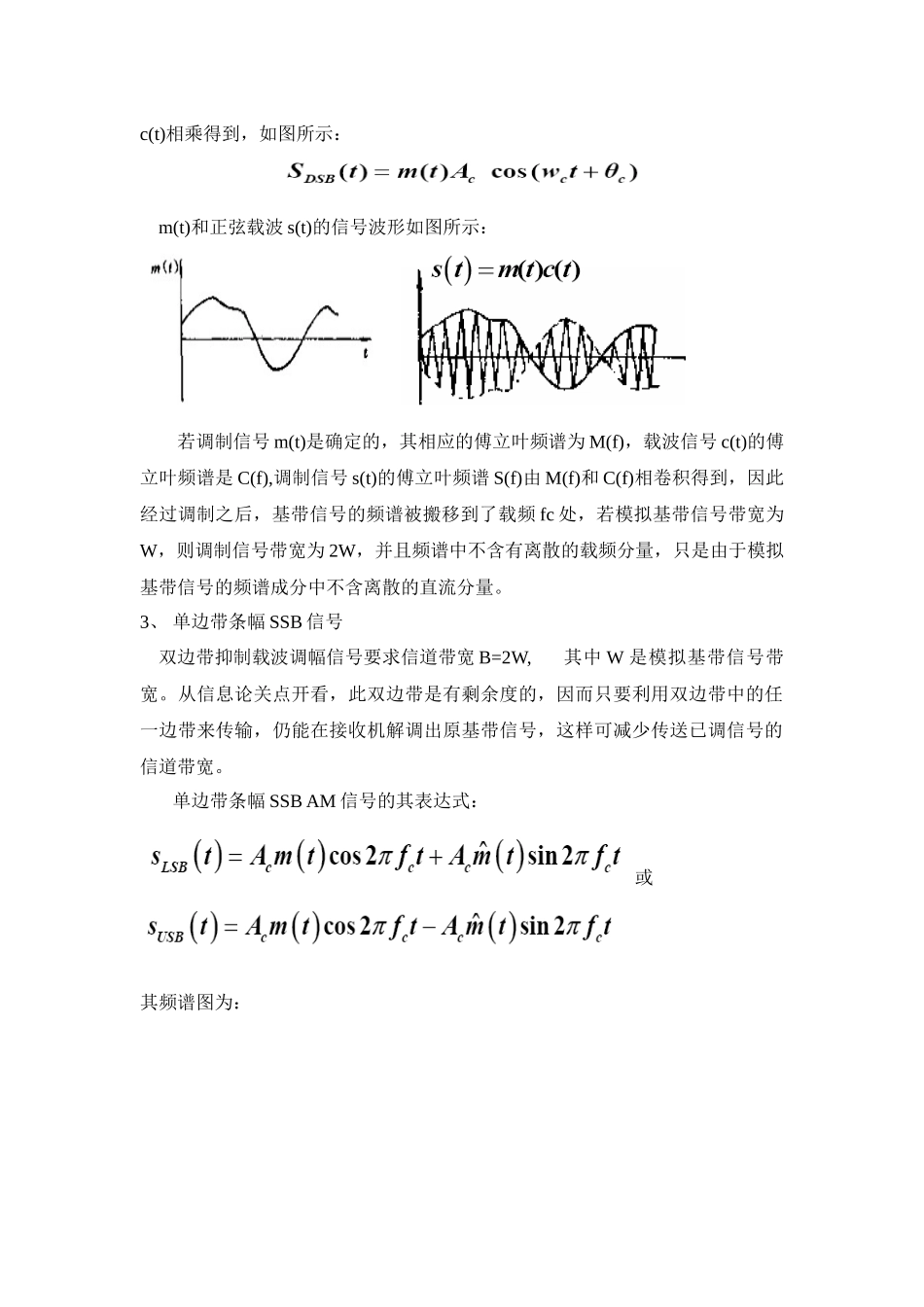

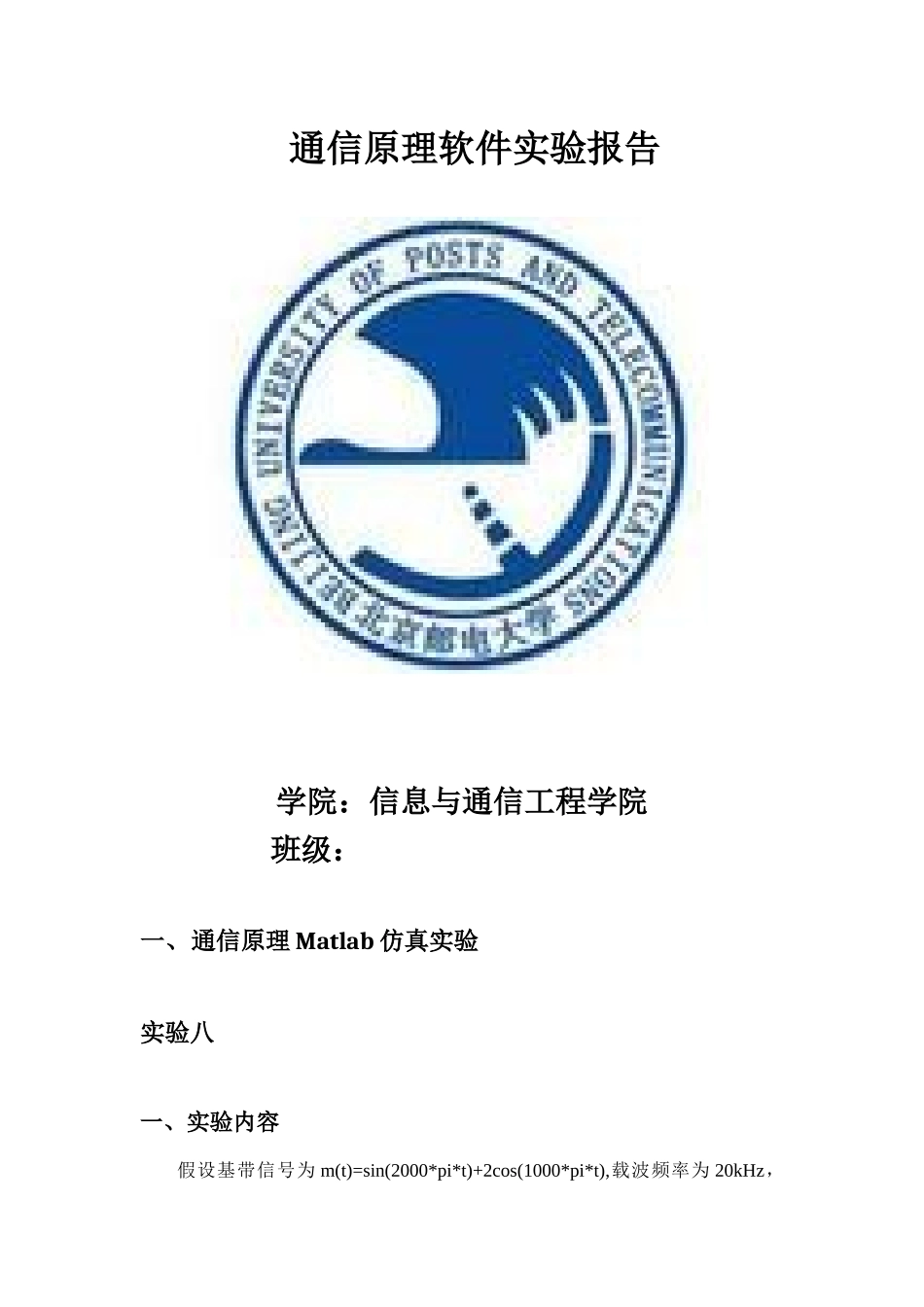

通信原理软件实验报告学院：信息与通信工程学院班级：一、通信原理 Matlab 仿真实验实验八一、实验内容假设基带信号为 m(t)=sin(2000*pi*t)+2cos(1000*pi*t),载波频率为 20kHz，请仿真出 AM、DSB-SC、SSB 信号，观察已调信号的波形和频谱。二、 实验原理1、具有离散大载波的双边带幅度调制信号 AM该幅度调制是由 DSB-SC AM 信号加上离散的大载波分量得到，其表达式及时间波形图为：应当注意的是，m(t)的绝对值必须小于等于 1，否则会出现下图的过调制：AM 信号的频谱特性如下图所示： 由图可以发现，AM 信号的频谱是双边带抑制载波调幅信号的频谱加上离散的大载波分量。2、双边带抑制载波调幅（DSB—SC AM）信号的产生 双边带抑制载波调幅信号 s(t)是利用均值为 0 的模拟基带信号 m(t)和正弦载波 c(t)相乘得到，如图所示： m(t)和正弦载波 s(t)的信号波形如图所示：若调制信号 m(t)是确定的，其相应的傅立叶频谱为 M(f)，载波信号 c(t)的傅立叶频谱是 C(f),调制信号 s(t)的傅立叶频谱 S(f)由 M(f)和 C(f)相卷积得到，因此经过调制之后，基带信号的频谱被搬移到了载频 fc 处，若模拟基带信号带宽为W，则调制信号带宽为 2W，并且频谱中不含有离散的载频分量，只是由于模拟基带信号的频谱成分中不含离散的直流分量。3、 单边带条幅 SSB 信号 双边带抑制载波调幅信号要求信道带宽 B=2W,其中 W 是模拟基带信号带宽。从信息论关点开看，此双边带是有剩余度的，因而只要利用双边带中的任一边带来传输，仍能在接收机解调出原基带信号，这样可减少传送已调信号的信道带宽。 单边带条幅 SSB AM 信号的其表达式：或其频谱图为：作图傅立叶变换AM 信号SSB 信号加上已调 DSB-SC 信号与载频的希尔伯特变换相乘DSB-SC 信号加上载波信号希尔伯特变换与载波的余弦信号相乘与载波的余弦信号相乘基带信号 m(t)三、仿真设计1、流程图：2、实验结果&分析讨论实验仿真结果从上至下依次是 AM 信号、DSB 信号、SSB 信号。从仿真结果看，AM 调制信号包络清晰，可利用包络检波恢复原信号，接收设备较为简单。其频谱含有离散大载波，从理论分析可知，此载波占用了较多发送功率，使得发送设备功耗较大。DSB-SC 信号波形和频谱，其时域波形有相位翻转，频谱不含离散大载波。SSB 信号比 DSB 信号节省一半带宽，适合于语声信号的调制，因为其没有直流分量，也没有很低频的成分。3、结果分析：根据通原理论课的知识可...
