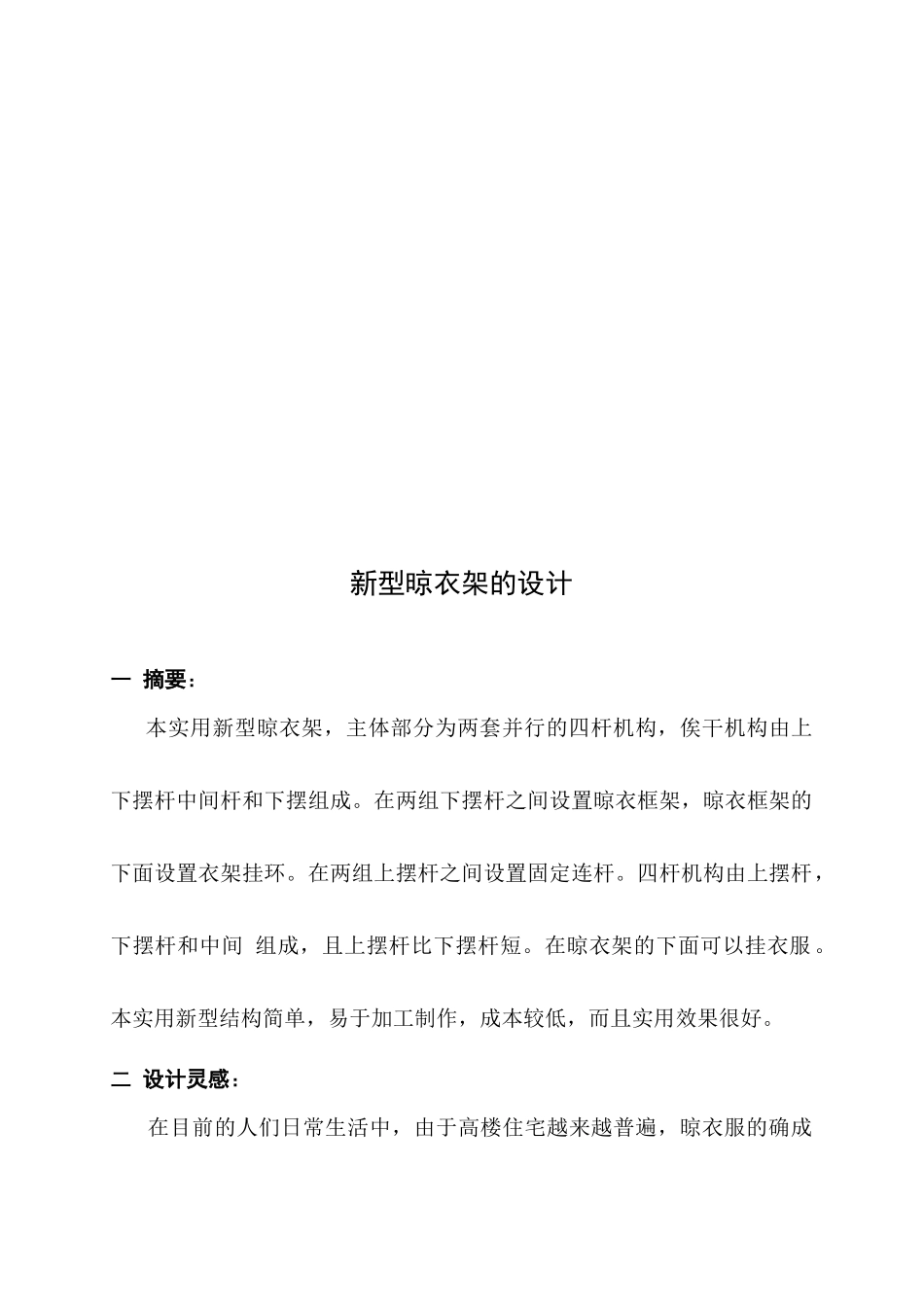

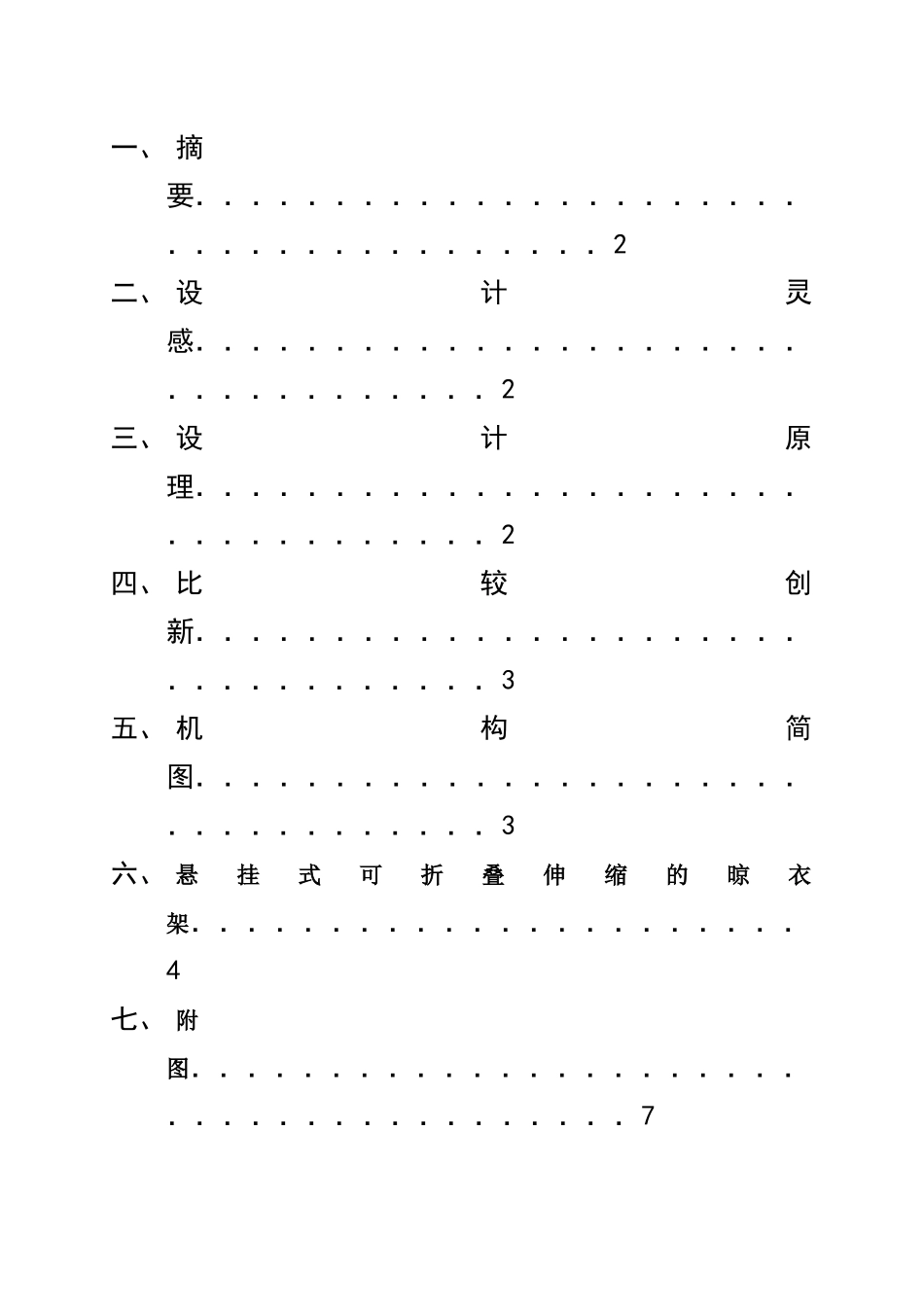

机械综合创新实验新型晾衣架的设计目录一、 摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、 设计灵感．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三、 设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2四、 比较创新．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3五、 机构简图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3六、 悬挂式可折叠伸缩的晾衣架．．．．．．．．．．．．．．．．．．．．．．4七、 附图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7新型晾衣架的设计一 摘要： 本实用新型晾衣架，主体部分为两套并行的四杆机构，俟干机构由上下摆杆中间杆和下摆组成。在两组下摆杆之间设置晾衣框架，晾衣框架的下面设置衣架挂环。在两组上摆杆之间设置固定连杆。四杆机构由上摆杆，下摆杆和中间 组成，且上摆杆比下摆杆短。在晾衣架的下面可以挂衣服。本实用新型结构简单，易于加工制作，成本较低，而且实用效果很好。二 设计灵感： 在目前的人们日常生活中，由于高楼住宅越来越普遍，晾衣服的确成了一个问题。在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。本实用新型晾衣架正是基于上述的考虑设计的。三 设计原理：它的主体比分为两套并行的四杆机构，四杆机构由上摆杆 1 中间杆2，下摆杆 3 组成。在两组下摆杆 3 之间设置晾衣架 4。晾衣架 4 的下面设置衣架环 5，在两组上摆杆 1 直接按设置固定连杆 6，上摆杆 1 和下摆杆 3分别通过铰链 7 连接到阳台上，上摆杆 1 比下摆杆 3 短，以为这样可以是晾衣架在挂衣服的状态下自由固定，即自锁。在晾衣架的两组上摆杆 1 之间的固定连杆 6 上可以放置防雨布，它的防雨和遮阳的作用，晾衣架的衣架挂环 5 可以挂衣服，并且利用四杆机构的自锁性，自动固定晾衣架。四 比较创新：本实用新型晾衣架的目的克服了现有技术上的不足，提供了一种结构简单，易于加工制造的，收放自如，安全可靠的那个衣架。五 结构简图六、悬挂式可折叠伸缩的晾衣架 本实用新型属于一种家庭用品的晾衣架，它涉及一种新型折叠式的晾衣架的结构...
