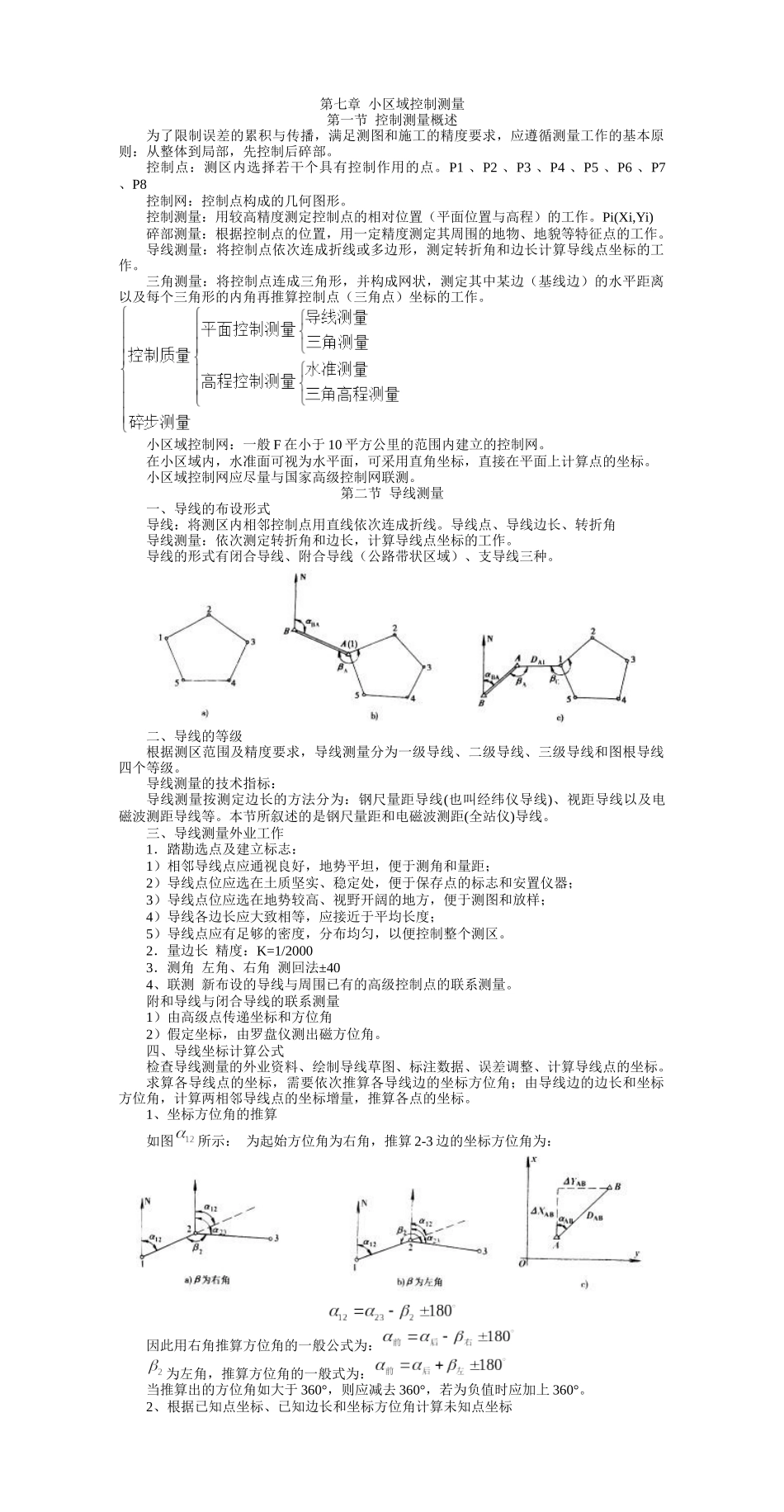

第七章 小区域控制测量第一节 控制测量概述为了限制误差的累积与传播，满足测图和施工的精度要求，应遵循测量工作的基本原则：从整体到局部，先控制后碎部。控制点：测区内选择若干个具有控制作用的点。P1 、P2 、P3 、P4 、P5 、P6 、P7 、P8控制网：控制点构成的几何图形。控制测量：用较高精度测定控制点的相对位置（平面位置与高程）的工作。Pi(Xi,Yi)碎部测量：根据控制点的位置，用一定精度测定其周围的地物、地貌等特征点的工作。导线测量：将控制点依次连成折线或多边形，测定转折角和边长计算导线点坐标的工作。三角测量：将控制点连成三角形，并构成网状，测定其中某边（基线边）的水平距离以及每个三角形的内角再推算控制点（三角点）坐标的工作。小区域控制网：一般 F 在小于 10 平方公里的范围内建立的控制网。在小区域内，水准面可视为水平面，可采用直角坐标，直接在平面上计算点的坐标。小区域控制网应尽量与国家高级控制网联测。第二节 导线测量一、导线的布设形式导线：将测区内相邻控制点用直线依次连成折线。导线点、导线边长、转折角导线测量：依次测定转折角和边长，计算导线点坐标的工作。导线的形式有闭合导线、附合导线（公路带状区域）、支导线三种。二、导线的等级根据测区范围及精度要求，导线测量分为一级导线、二级导线、三级导线和图根导线四个等级。导线测量的技术指标：导线测量按测定边长的方法分为：钢尺量距导线(也叫经纬仪导线)、视距导线以及电磁波测距导线等。本节所叙述的是钢尺量距和电磁波测距(全站仪)导线。三、导线测量外业工作1．踏勘选点及建立标志：1）相邻导线点应通视良好，地势平坦，便于测角和量距；2）导线点位应选在土质坚实、稳定处，便于保存点的标志和安置仪器；3）导线点位应选在地势较高、视野开阔的地方，便于测图和放样；4）导线各边长应大致相等，应接近于平均长度；5）导线点应有足够的密度，分布均匀，以便控制整个测区。2．量边长 精度：K=1/20003．测角 左角、右角 测回法±404、联测 新布设的导线与周围已有的高级控制点的联系测量。附和导线与闭合导线的联系测量1）由高级点传递坐标和方位角2）假定坐标，由罗盘仪测出磁方位角。四、导线坐标计算公式检查导线测量的外业资料、绘制导线草图、标注数据、误差调整、计算导线点的坐标。求算各导线点的坐标，需要依次推算各导线边的坐标方位角；由导线边的边长和坐标方位角，计算两相邻导线点的坐标增量，推算各...
