党政大楼给排水及暖气工程施工方案VIP免费

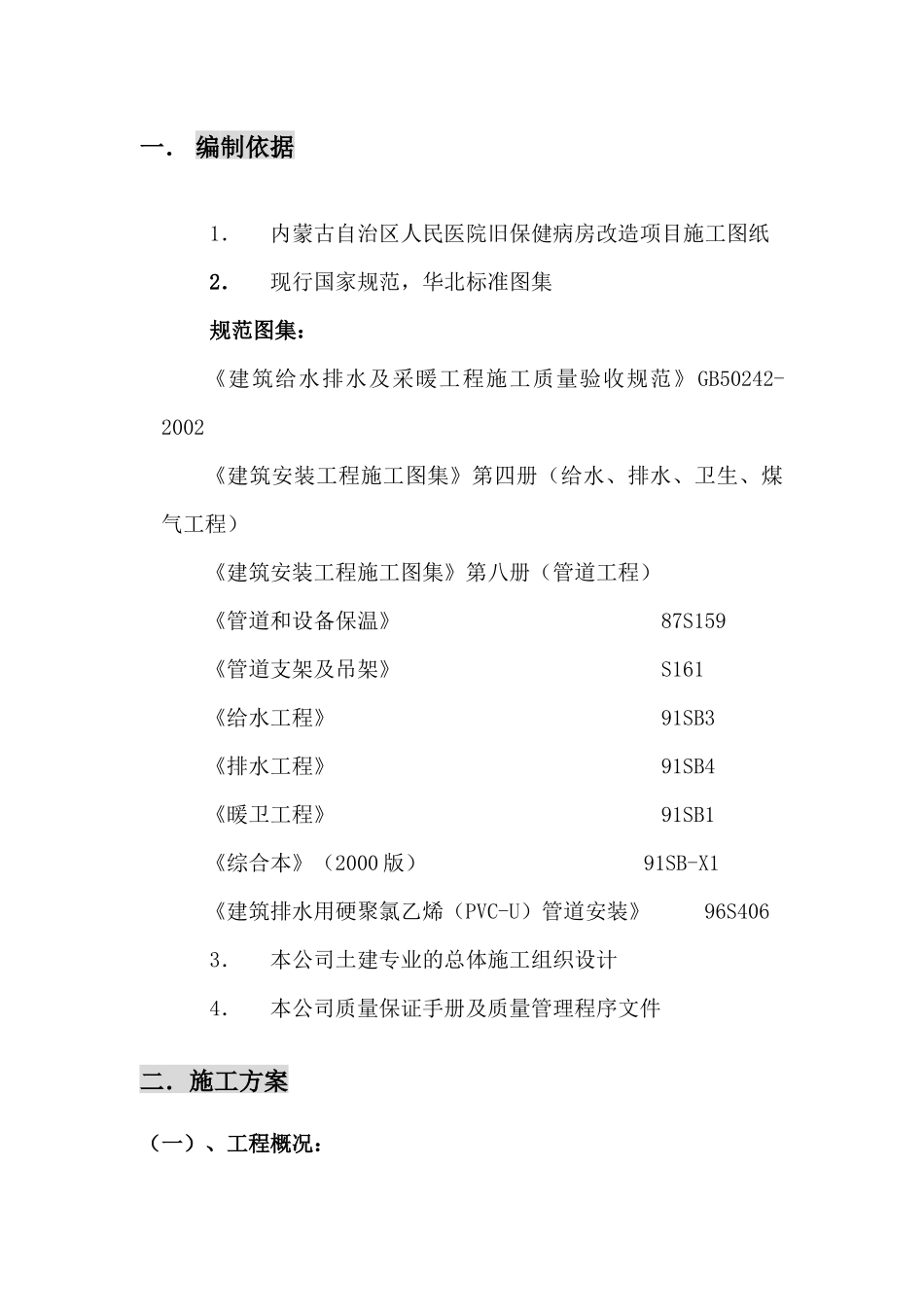

党政大楼给排水及暖气工程施工方案_第1页
1/53

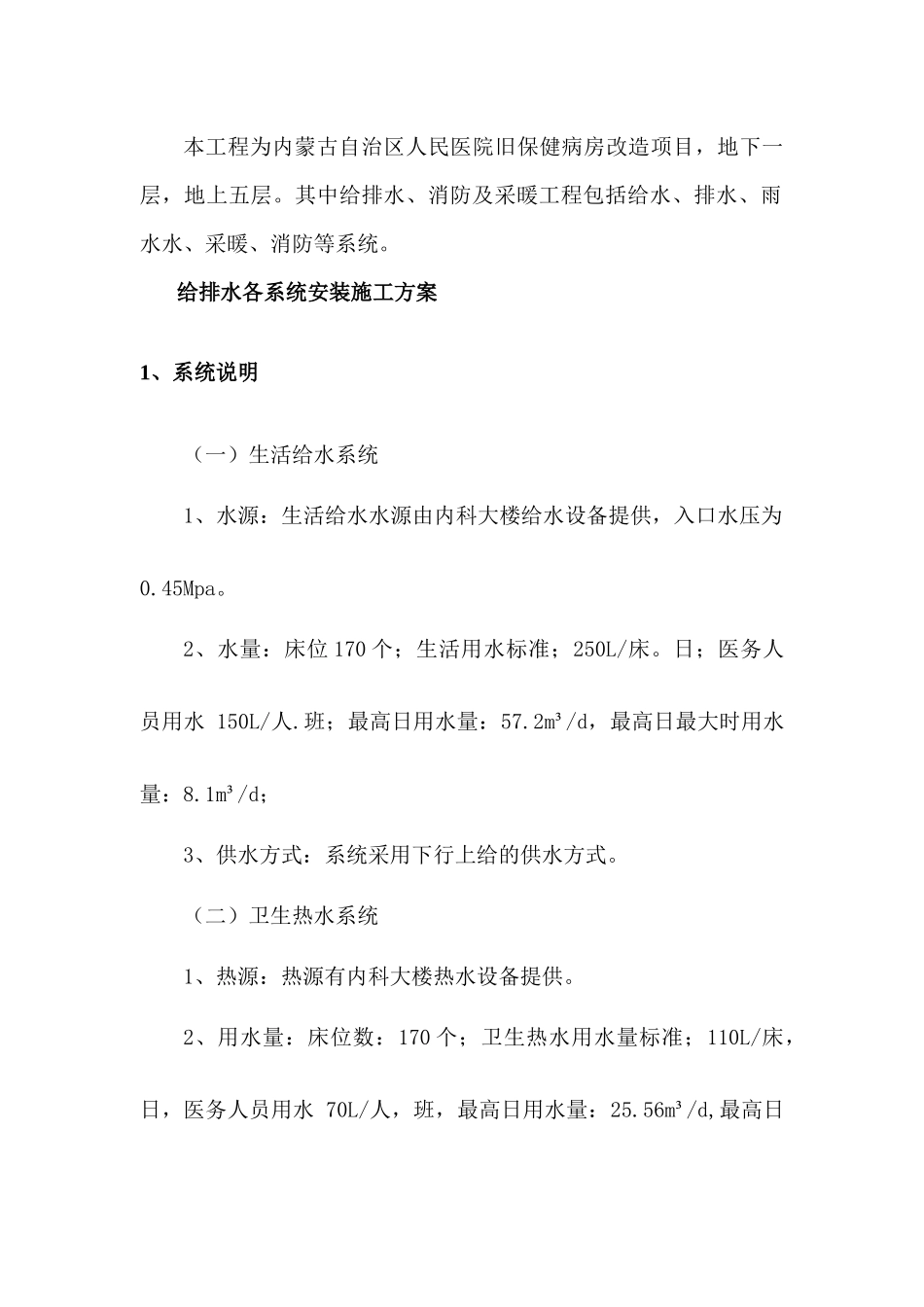

党政大楼给排水及暖气工程施工方案_第2页
2/53

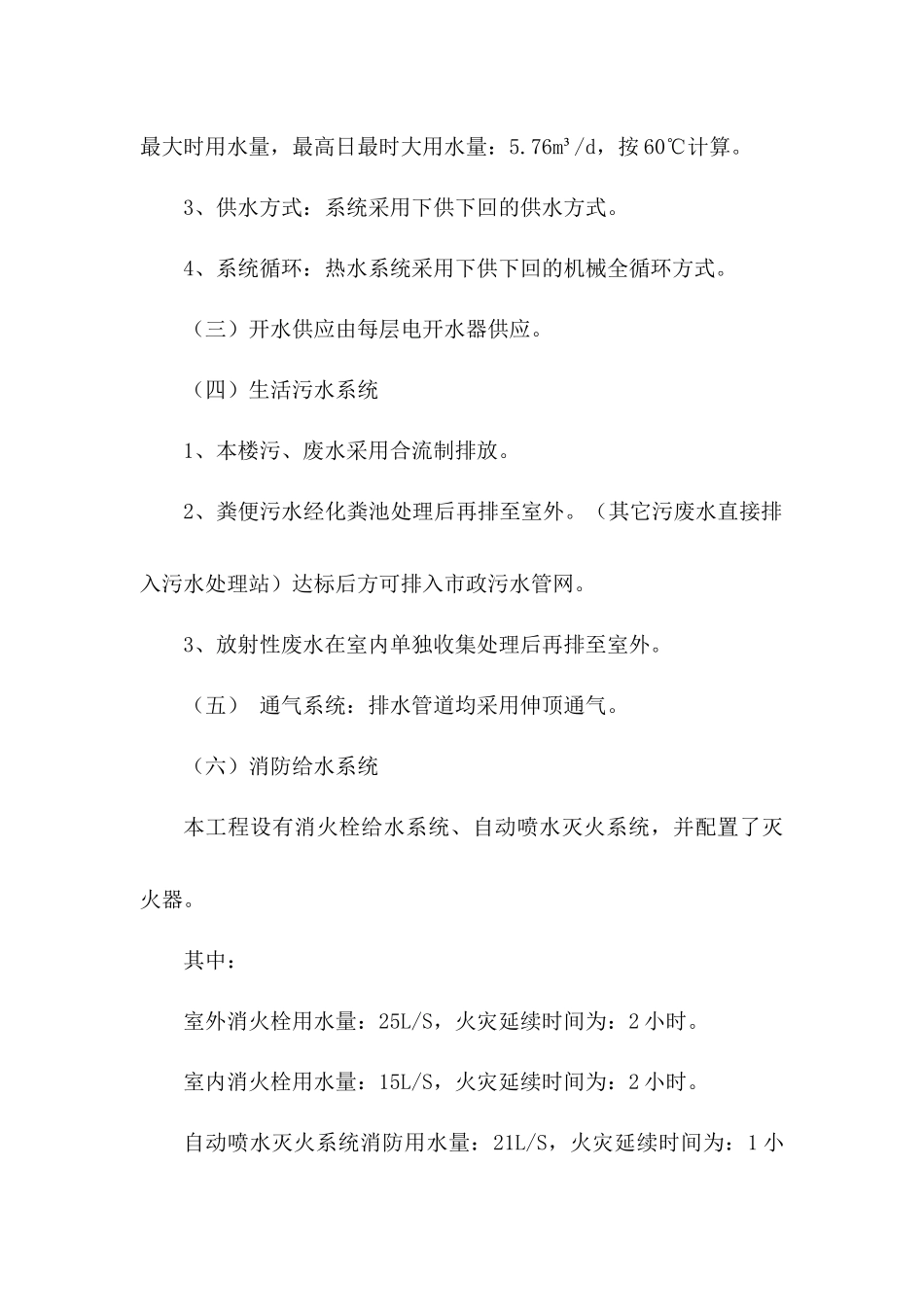

党政大楼给排水及暖气工程施工方案_第3页
3/53
一. 编制依据1.内蒙古自治区人民医院旧保健病房改造项目施工图纸2.现行国家规范,华北标准图集规范图集:《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑安装工程施工图集》第四册(给水、排水、卫生、煤气工程)《建筑安装工程施工图集》第八册(管道工程)《管道和设备保温》 87S159《管道支架及吊架》 S161《给水工程》 91SB3《排水工程》 91SB4《暖卫工程》 91SB1《综合本》(2000 版) 91SB-X1《建筑排水用硬聚氯乙烯(PVC-U)管道安装》 96S4063.本公司土建专业的总体施工组织设计4.本公司质量保证手册及质量管理程序文件二.施工方案(一)、工程概况:本工程为内蒙古自治区人民医院旧保健病房改造项目,地下一层,地上五层。其中给排水、消防及采暖工程包括给水、排水、雨水水、采暖、消防等系统。给排水各系统安装施工方案1、系统说明(一)生活给水系统1、水源:生活给水水源由内科大楼给水设备提供,入口水压为0.45Mpa。2、水量:床位 170 个;生活用水标准;250L/床。日;医务人员用水 150L/人.班;最高日用水量:57.2m³/d,最高日最大时用水量:8.1m³/d;3、供水方式:系统采用下行上给的供水方式。(二)卫生热水系统1、热源:热源有内科大楼热水设备提供。2、用水量:床位数:170 个;卫生热水用水量标准;110L/床,日,医务人员用水 70L/人,班,最高日用水量:25.56m³/d,最高日最大时用水量,最高日最时大用水量:5.76m³/d,按 60℃计算。3、供水方式:系统采用下供下回的供水方式。4、系统循环:热水系统采用下供下回的机械全循环方式。(三)开水供应由每层电开水器供应。(四)生活污水系统1、本楼污、废水采用合流制排放。2、粪便污水经化粪池处理后再排至室外。(其它污废水直接排入污水处理站)达标后方可排入市政污水管网。3、放射性废水在室内单独收集处理后再排至室外。(五) 通气系统:排水管道均采用伸顶通气。(六)消防给水系统本工程设有消火栓给水系统、自动喷水灭火系统,并配置了灭火器。其中:室外消火栓用水量:25L/S,火灾延续时间为:2 小时。室内消火栓用水量:15L/S,火灾延续时间为:2 小时。自动喷水灭火系统消防用水量:21L/S,火灾延续时间为:1 小时。其中:喷水强度为:6L/min.㎡,作用面积为:160㎡。1、消火栓给水系统(1)消火栓给水由内科大楼消火栓加压泵提供。消防蓄水池设在内科大楼内(包括室内外消防用水量)(2)消火栓系统成立体环,上环管...
