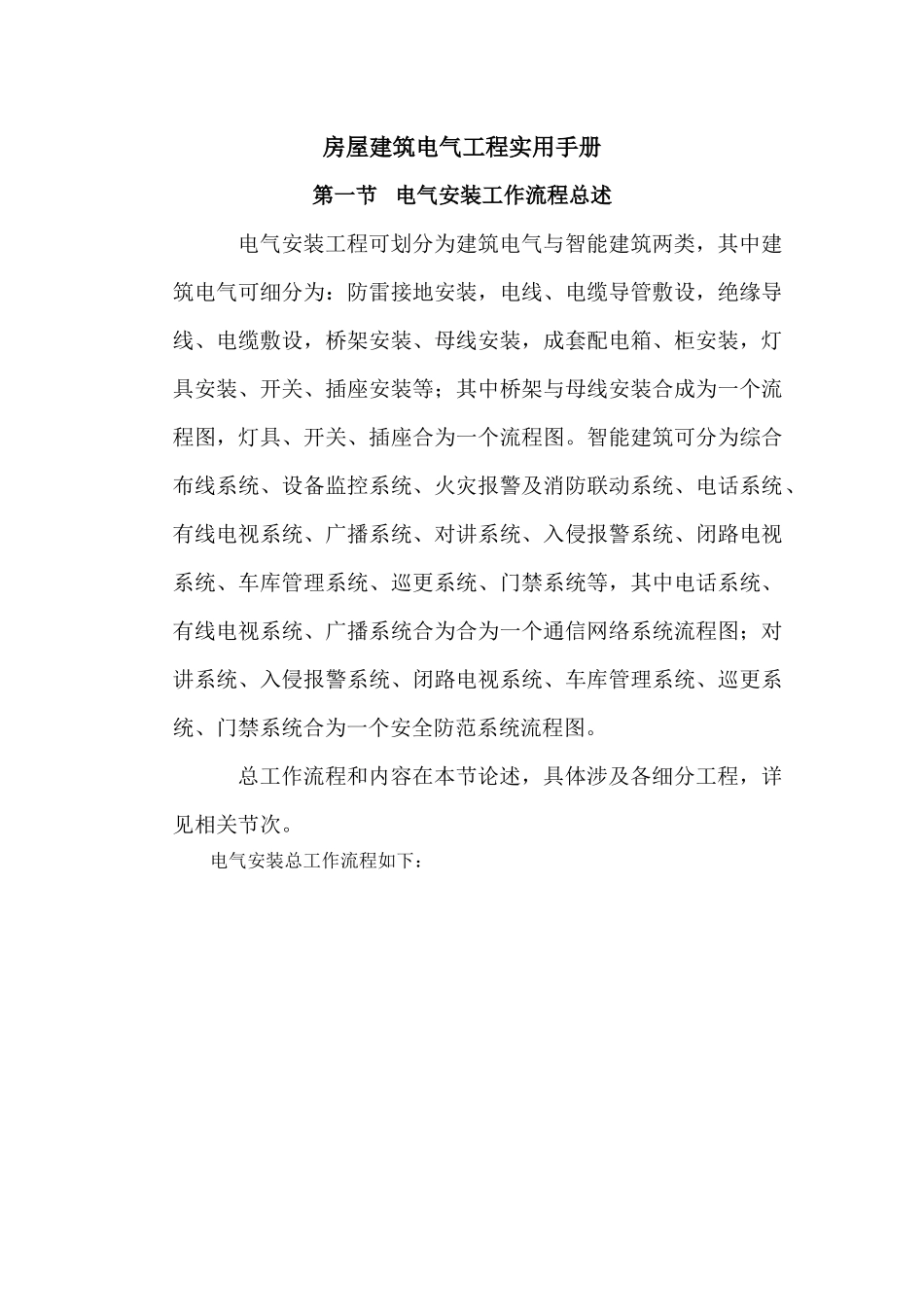

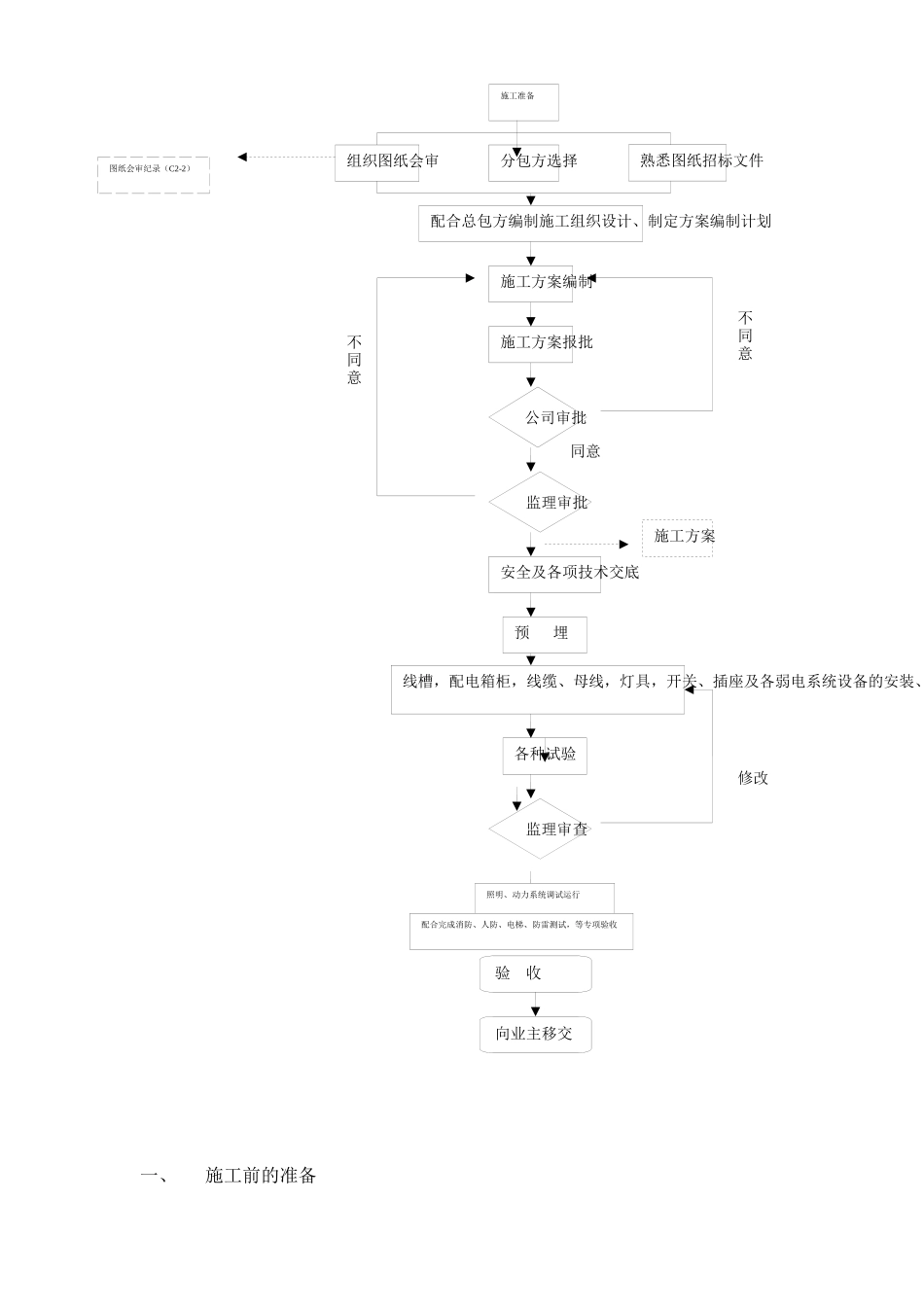

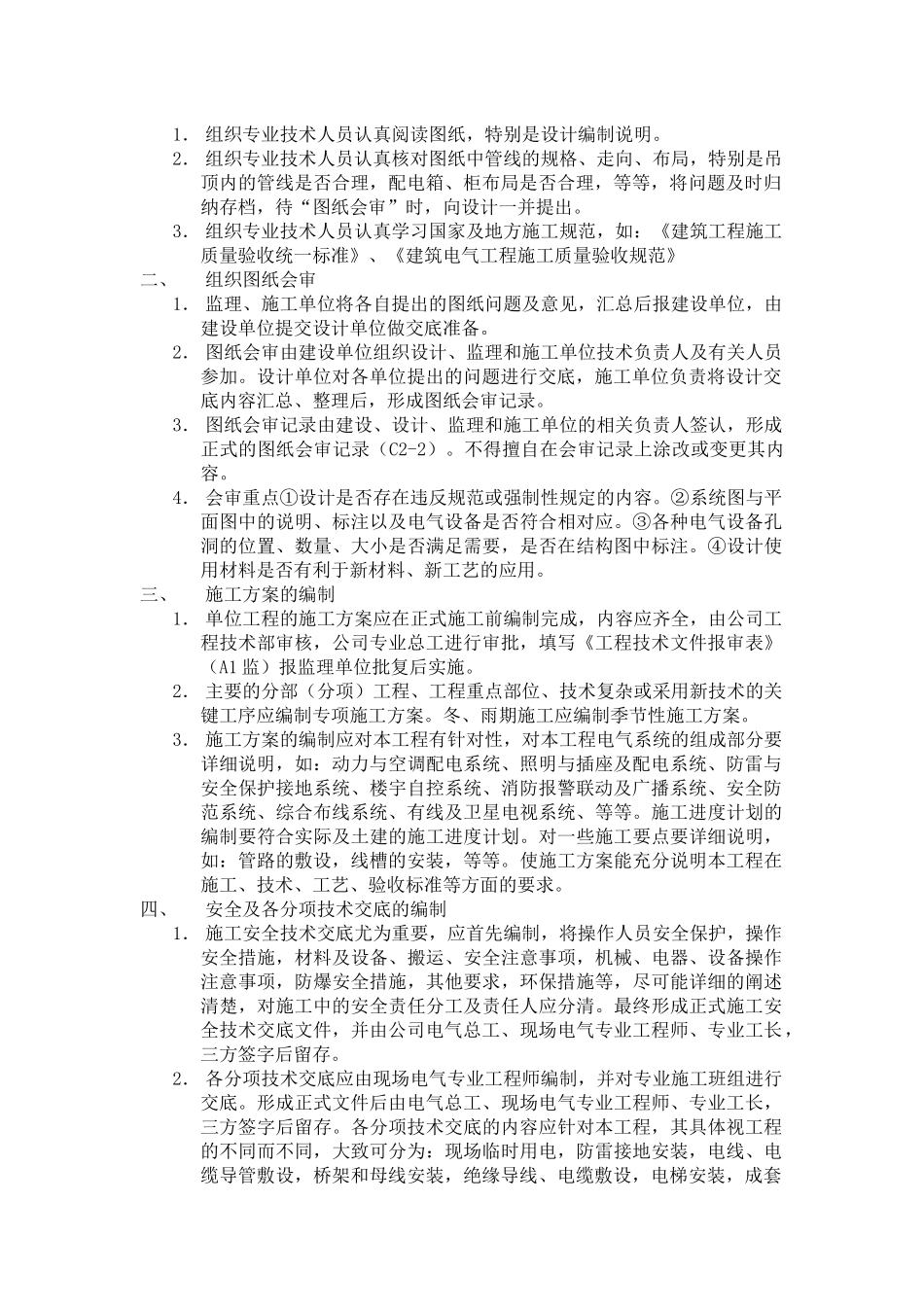

房屋建筑电气工程实用手册第一节 电气安装工作流程总述电气安装工程可划分为建筑电气与智能建筑两类，其中建筑电气可细分为：防雷接地安装，电线、电缆导管敷设，绝缘导线、电缆敷设，桥架安装、母线安装，成套配电箱、柜安装，灯具安装、开关、插座安装等；其中桥架与母线安装合成为一个流程图，灯具、开关、插座合为一个流程图。智能建筑可分为综合布线系统、设备监控系统、火灾报警及消防联动系统、电话系统、有线电视系统、广播系统、对讲系统、入侵报警系统、闭路电视系统、车库管理系统、巡更系统、门禁系统等，其中电话系统、有线电视系统、广播系统合为合为一个通信网络系统流程图；对讲系统、入侵报警系统、闭路电视系统、车库管理系统、巡更系统、门禁系统合为一个安全防范系统流程图。总工作流程和内容在本节论述，具体涉及各细分工程，详见相关节次。电气安装总工作流程如下： 分包方选择组织图纸会审熟悉图纸招标文件配合总包方编制施工组织设计、制定方案编制计划施工方案编制施工方案报批公司审批监理审查安全及各项技术交底预 埋各种试验监理审批不同意不同意同意施工方案修改线槽，配电箱柜，线缆、母线，灯具，开关、插座及各弱电系统设备的安装、接线；防雷设施的安装。验 收向业主移交 一、施工前的准备图纸会审纪录（C2-2）施工准备照明、动力系统调试运行配合完成消防、人防、电梯、防雷测试，等专项验收1． 组织专业技术人员认真阅读图纸，特别是设计编制说明。2． 组织专业技术人员认真核对图纸中管线的规格、走向、布局，特别是吊顶内的管线是否合理，配电箱、柜布局是否合理，等等，将问题及时归纳存档，待“图纸会审”时，向设计一并提出。3． 组织专业技术人员认真学习国家及地方施工规范，如：《建筑工程施工质量验收统一标准》、《建筑电气工程施工质量验收规范》二、组织图纸会审1． 监理、施工单位将各自提出的图纸问题及意见，汇总后报建设单位，由建设单位提交设计单位做交底准备。2． 图纸会审由建设单位组织设计、监理和施工单位技术负责人及有关人员参加。设计单位对各单位提出的问题进行交底，施工单位负责将设计交底内容汇总、整理后，形成图纸会审记录。3． 图纸会审记录由建设、设计、监理和施工单位的相关负责人签认，形成正式的图纸会审记录（C2-2）。不得擅自在会审记录上涂改或变更其内容。4． 会审重点①设计是否存在违反规范或强制性规定的内容。②系统图与平面图中的说明、标注以及电...
