五金冲压模具模具设计规范VIP免费

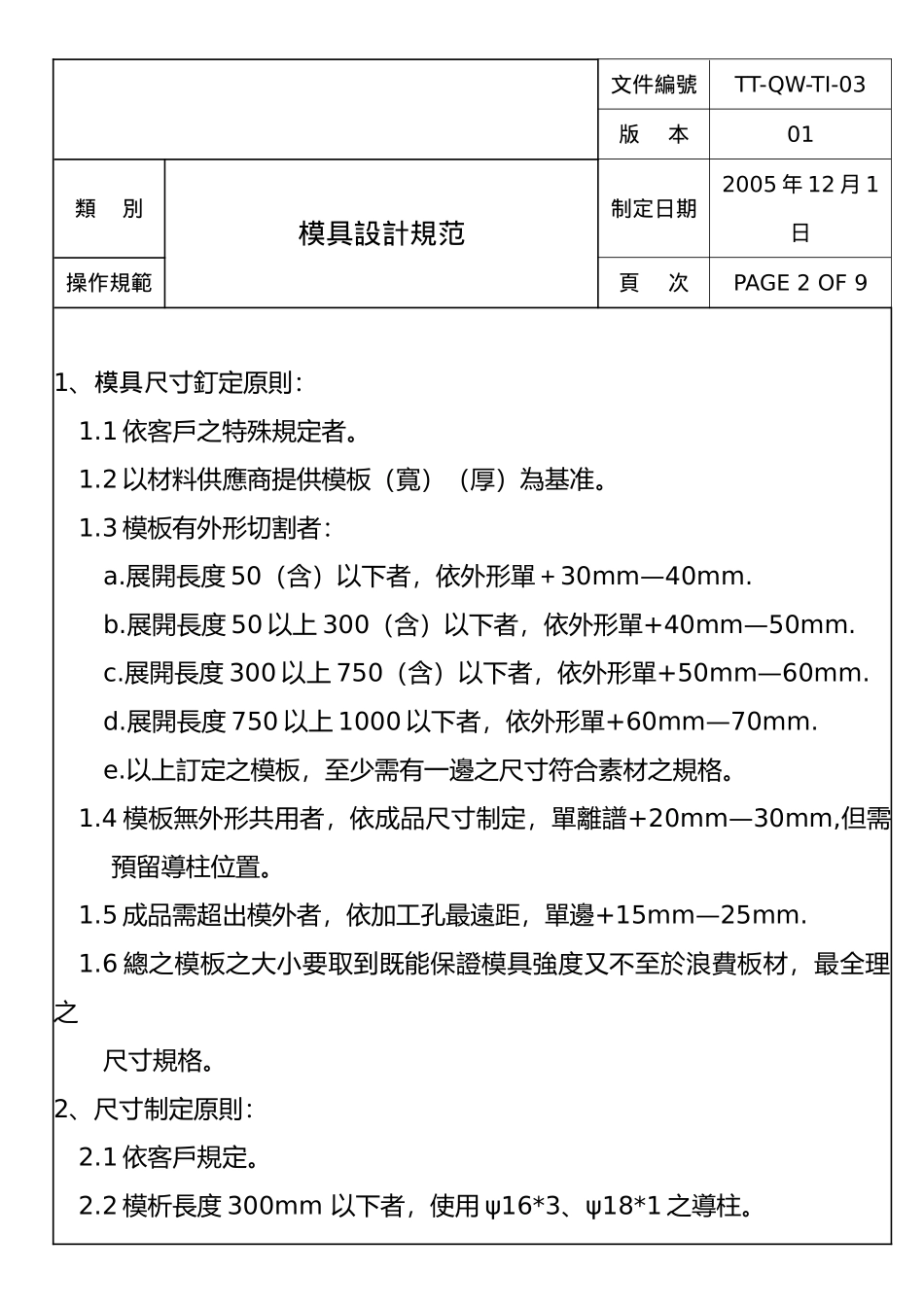

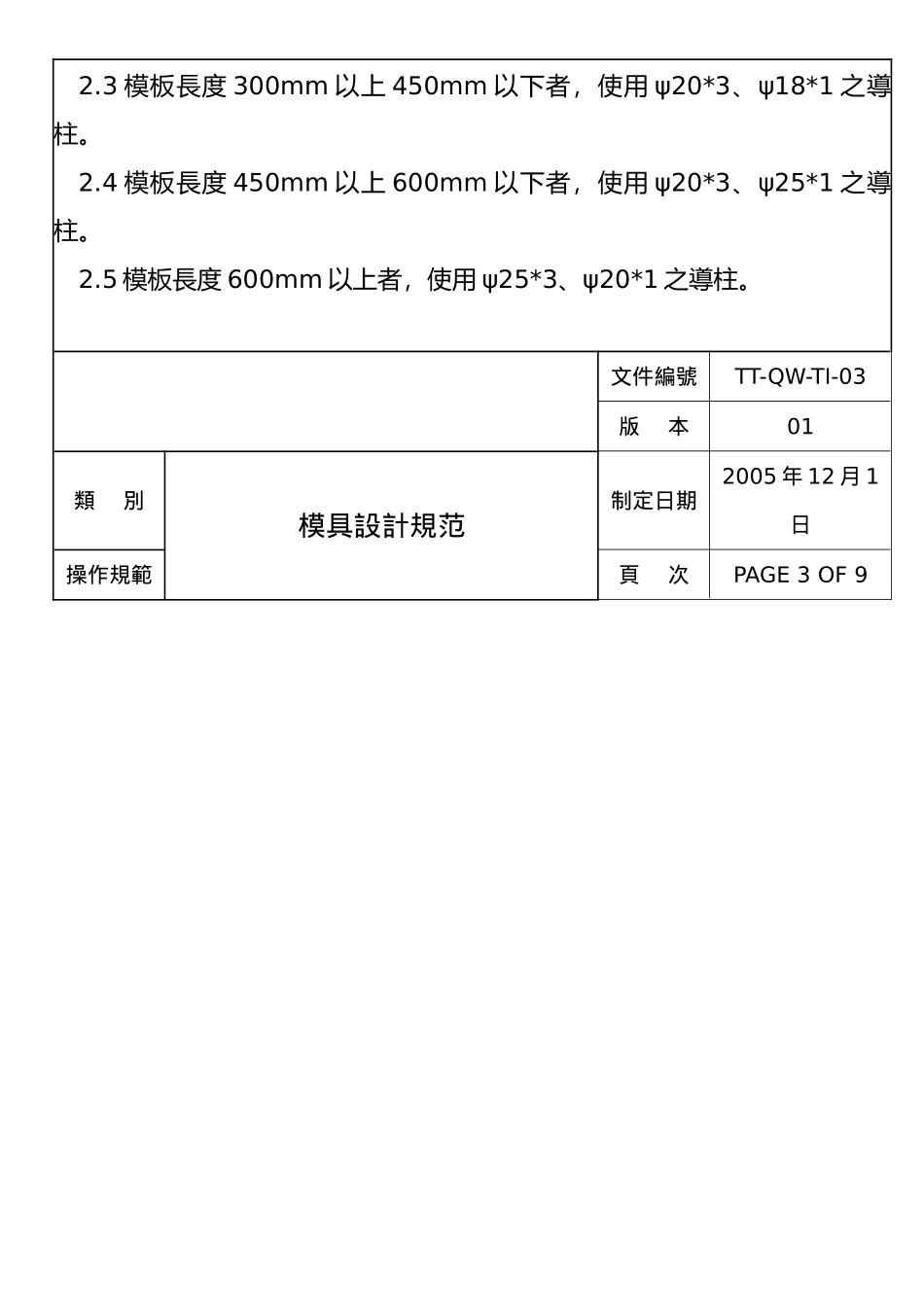

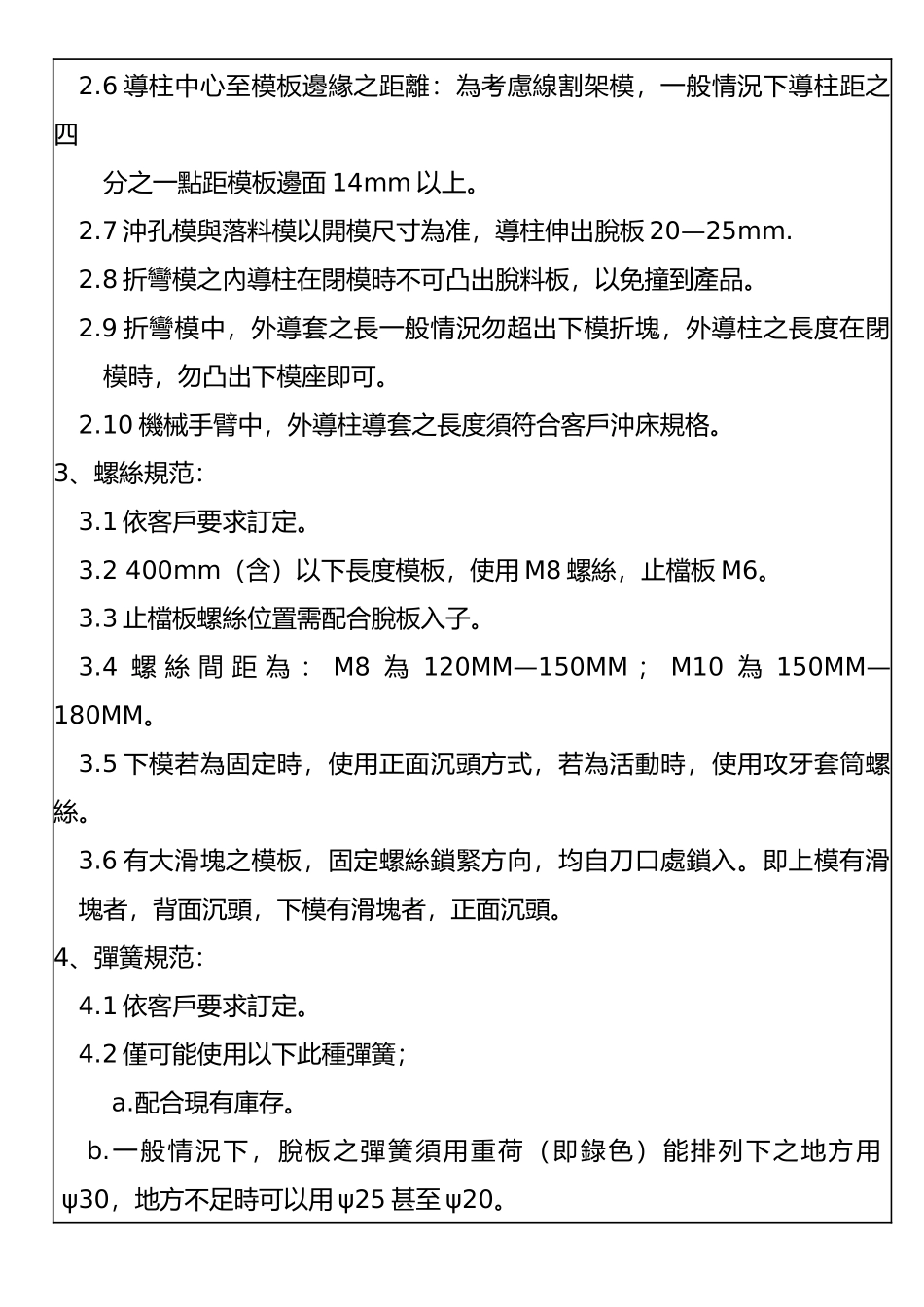

文件編號TT-QW-TI-03 版本01類 別模具設計規范制定日期2005 年 12 月 1日操作規範 頁次PAGE 2 OF 91、模具尺寸釘定原則：1.1 依客戶之特殊規定者。1.2 以材料供應商提供模板（寬）（厚）為基准。1.3 模板有外形切割者：a.展開長度 50（含）以下者，依外形單＋30mm—40mm.b.展開長度 50 以上 300（含）以下者，依外形單+40mm—50mm.c.展開長度 300 以上 750（含）以下者，依外形單+50mm—60mm.d.展開長度 750 以上 1000 以下者，依外形單+60mm—70mm.e.以上訂定之模板，至少需有一邊之尺寸符合素材之規格。1.4 模板無外形共用者，依成品尺寸制定，單離譜+20mm—30mm,但需預留導柱位置。1.5 成品需超出模外者，依加工孔最遠距，單邊+15mm—25mm.1.6 總之模板之大小要取到既能保證模具強度又不至於浪費板材，最全理之尺寸規格。2、尺寸制定原則：2.1 依客戶規定。2.2 模析長度 300mm 以下者，使用 ψ16*3、ψ18*1 之導柱。2.3 模板長度 300mm 以上 450mm 以下者，使用 ψ20*3、ψ18*1 之導柱。2.4 模板長度 450mm 以上 600mm 以下者，使用 ψ20*3、ψ25*1 之導柱。2.5 模板長度 600mm 以上者，使用 ψ25*3、ψ20*1 之導柱。文件編號TT-QW-TI-03 版本01 類別模具設計規范制定日期2005 年 12 月 1日操作規範 頁次PAGE 3 OF 92.6 導柱中心至模板邊緣之距離：為考慮線割架模，一般情況下導柱距之四分之一點距模板邊面 14mm 以上。2.7 沖孔模與落料模以開模尺寸為准，導柱伸出脫板 20—25mm.2.8 折彎模之內導柱在閉模時不可凸出脫料板，以免撞到產品。2.9 折彎模中，外導套之長一般情況勿超出下模折塊，外導柱之長度在閉模時，勿凸出下模座即可。2.10 機械手臂中，外導柱導套之長度須符合客戶沖床規格。3、螺絲規范：3.1 依客戶要求訂定。3.2 400mm（含）以下長度模板，使用 M8 螺絲，止檔板 M6。3.3 止檔板螺絲位置需配合脫板入子。3.4 螺 絲 間 距 為 ： M8 為 120MM—150MM ； M10 為 150MM—180MM。3.5 下模若為固定時，使用正面沉頭方式，若為活動時，使用攻牙套筒螺絲。3.6 有大滑塊之模板，固定螺絲鎖緊方向，均自刀口處鎖入。即上模有滑塊者，背面沉頭，下模有滑塊者，正面沉頭。4、彈簧規范：4.1 依客戶要求訂定。4.2 僅可能使用以下此種彈簧；a.配合現有庫存。b.一般情況下，脫板之彈簧須用重荷（即錄色）能排列下之地方用ψ30，地方不足時可以用...
