位移电涡流传感器测量电路设计-)VIP免费

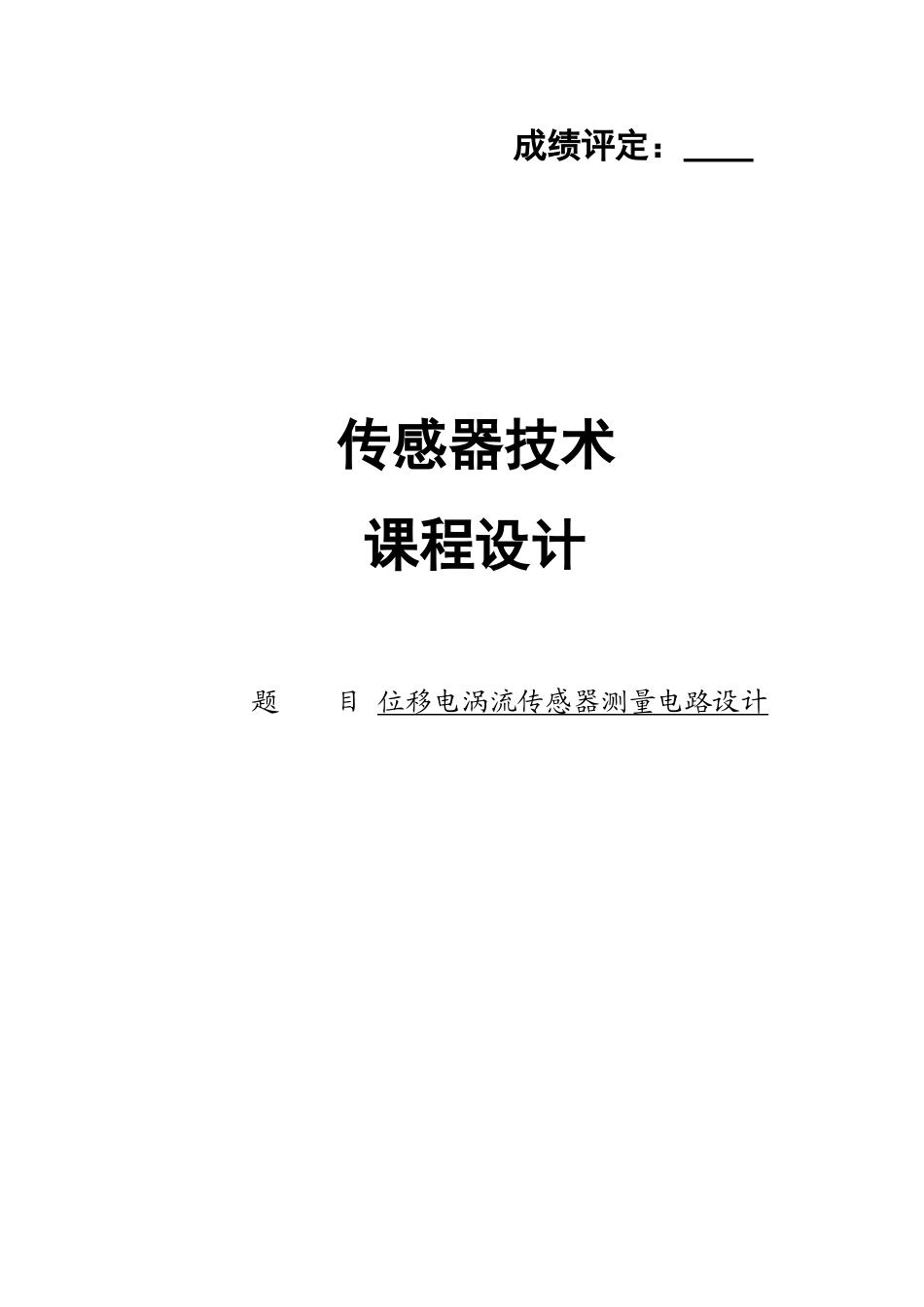

位移电涡流传感器测量电路设计-)_第1页
1/10

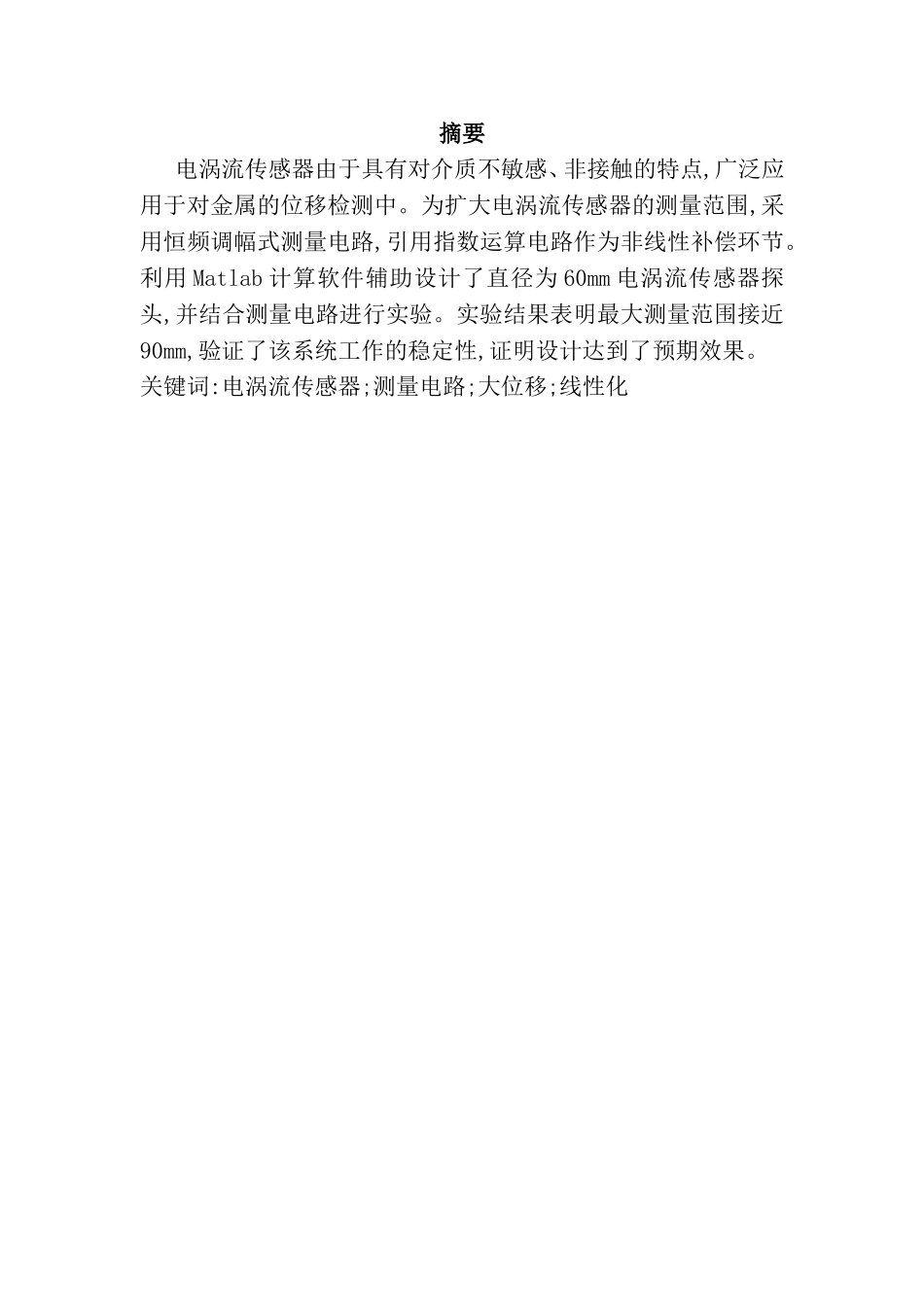

位移电涡流传感器测量电路设计-)_第2页
2/10

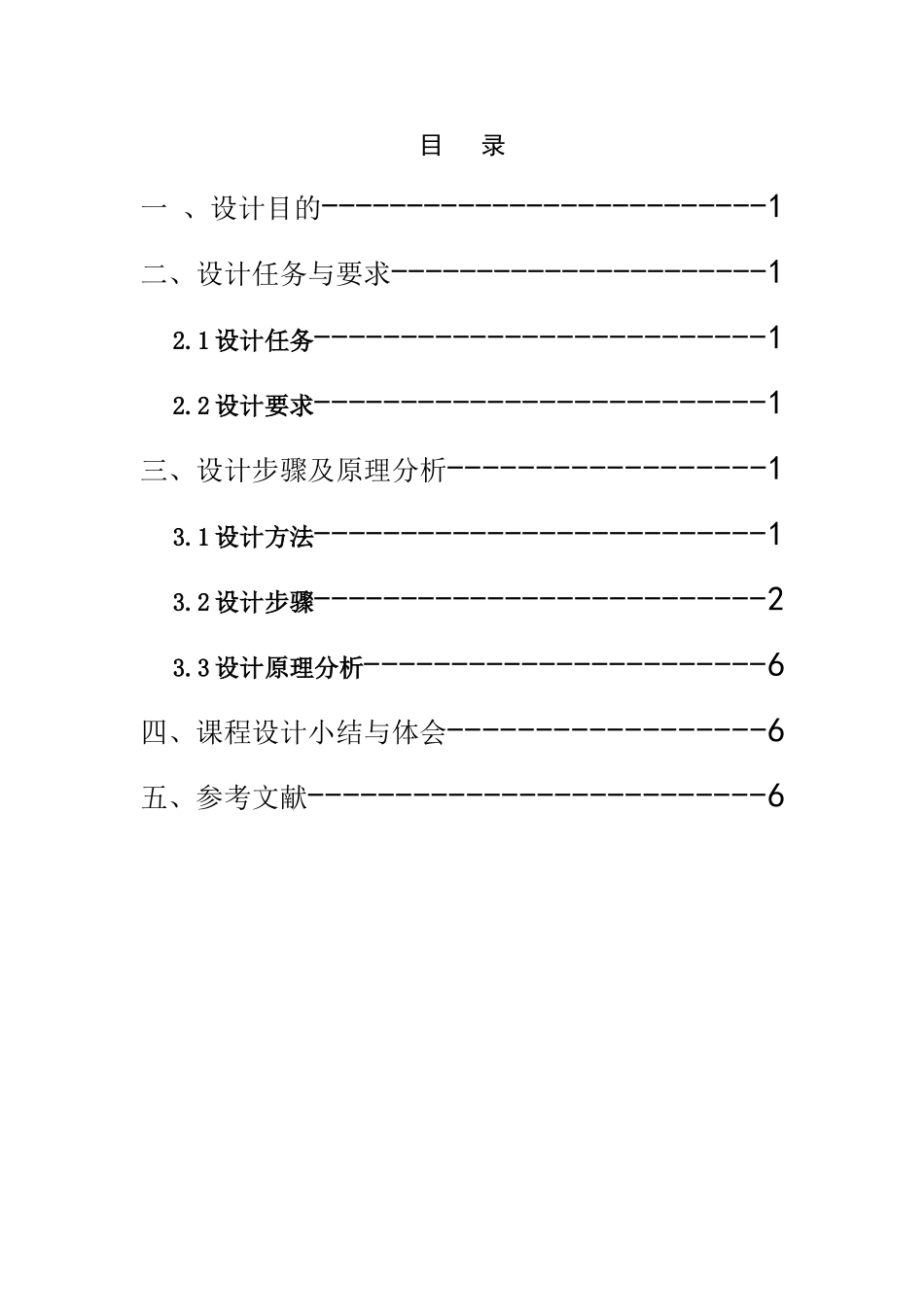

位移电涡流传感器测量电路设计-)_第3页
3/10
成绩评定:传感器技术课程设计题目位移电涡流传感器测量电路设计摘要电涡流传感器由于具有对介质不敏感、非接触的特点,广泛应用于对金属的位移检测中。为扩大电涡流传感器的测量范围,采用恒频调幅式测量电路,引用指数运算电路作为非线性补偿环节。利用Matlab计算软件辅助设计了直径为60mm电涡流传感器探头,并结合测量电路进行实验。实验结果表明最大测量范围接近90mm,验证了该系统工作的稳定性,证明设计达到了预期效果。关键词:电涡流传感器;测量电路;大位移;线性化目录一、设计目的--------------------------1二、设计任务与要求----------------------12.1设计任务--------------------------12.2设计要求--------------------------1三、设计步骤及原理分析------------------13.1设计方法--------------------------13.2设计步骤--------------------------23.3设计原理分析-----------------------6四、课程设计小结与体会------------------6五、参考文献--------------------------6一、设计目的1.了解电涡流传感器测量位移的工作原理和特性。2.了解电涡流传感器的前景及用途二、设计任务与要求2.1设计任务扩大电涡流传感器的测量范围,采用恒频调幅式测量电路,引用指数运算电路作为非线性补偿环节。验证了该系统工作的稳定性,证明设计达到了预期效果。2.2设计要求1.工作在常温、常压、稳态、环境良好;2.设计传感器应用电路并画出电路图;3.应用范围:测量物体的位移。三、设计步骤及原理分析3.1设计方法电涡流传感器具有体积小、非接触、对介质不敏感的特点,被广泛应用于对金属位移等的测量中。尽管用电涡流传感器非接触测量位移已经得到广泛的应用但是测量位移的线性范围受到传感器线圈直径的限制,位移测量范围为线圈直径的1/3~1/5,大直径的传感器,其测量范围最大可以接近到直径的1/2。在许多领域希望能进一步扩大传感器的测量范围,以满足大位移的非接触测量。文中采用指数运算电路作为非线性补偿环节来改善传感器原有的传输特性,扩大传感器测量范围。由电磁感应定律可知:闭合金属导体中的磁通发生变化时,就会在导体中产生闭合的感应电涡流,阻碍磁通量的变化。如图1所示,传感线圈由交流信号激励在产生焦耳热的同时,又要产生磁滞损耗,它们造成交变磁场能量的损失,进而使传感器的等效阻抗Z发生变化。影响阻抗Z的因素有被测导体的电导率、磁导率、线圈的激励频率f及传感1器与被测导体间的位移x等,只要保证这些影响因素只有位移x变化,其他都保持不变,则传感器的等效阻抗Z将变成位移x的一元函数Z(x),经过线性化处理后用Z的变化就能很好地反映出x的变化,实现测量位移x的目的。3.2设计步骤3.2.1测量电路的设计电涡流传感器的测量电路可以归纳为调幅式和调频式2种。调幅式电路又可细分成恒定频率的调幅式与频率变化的调幅式2种,文中采用恒定频率调幅式电路,其特点是输出可以被调理为直流电压,优势在于调节为直流电压后,采用指数运算电路对传感器的非线性段进行线性化补偿,可最大限度地扩大传感器测量范围。测量电路由电涡流传感器、信号源电路、前级放大电路、检波滤波电路、指数补偿电路等5部分构成。3.2.2传感器参数的确定2传感器的主要元件是一支固定于框架上的扁平线圈与一个电容并联所构成的并联谐振回路。线圈尺寸和形状关系到传感器的灵敏度和测量范围,采用计算机Matlab计算软件得到传感器线圈的最优结构参数:外径为60mm,内径为57mm,轴向厚度为3mm,匝数为80,线径为0.25mm.3.2.3信号源电路信号频率及其稳定性对检测效果的影响非常大,一般来说,若振荡频率变化1%,输出变化大约在10%以上。DDS具有相位连续、转换速度快、信号稳定度高等优点。采用AD9850与单片机产生正弦信号,经滤波、功率放大等处理后送给传感器。AD9850与单片机组成的信号源电路,在参考时钟为125MHz下,输出频率分辨率可达0.029Hz。3.2.4前级放大电路电涡流位移传感器是将位移量转化为电信号,由于信号为变化缓慢的非周期信号,而且比较微弱,只有通过放大才能驱动负载。同时,要求放大电路要有高的输入阻抗,以减小测量电路的负载,提高LC并联谐振回路的品质因数。采用低噪声、精密集成运算放大器OP37搭建同相输入前...
