冶金工程毕业论文VIP免费

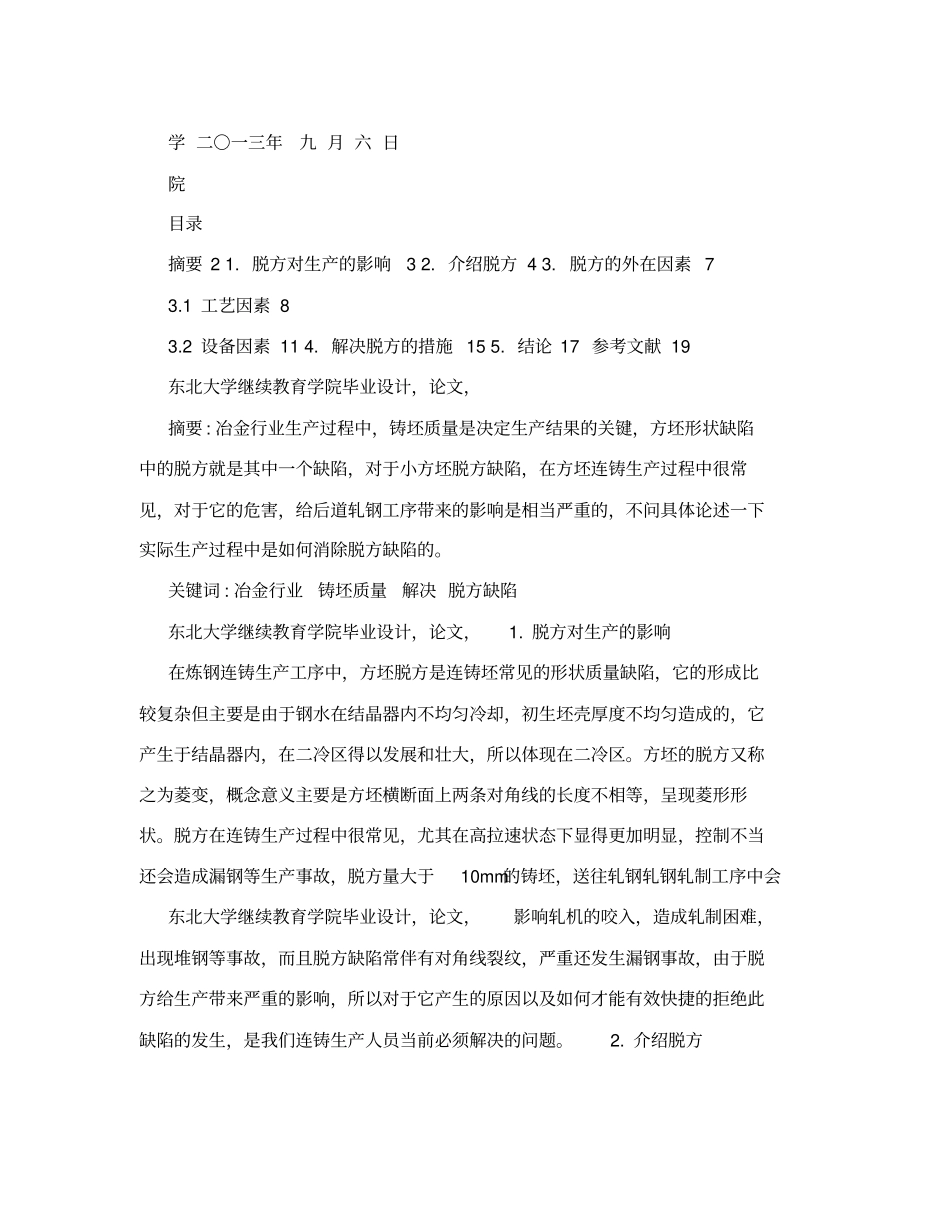

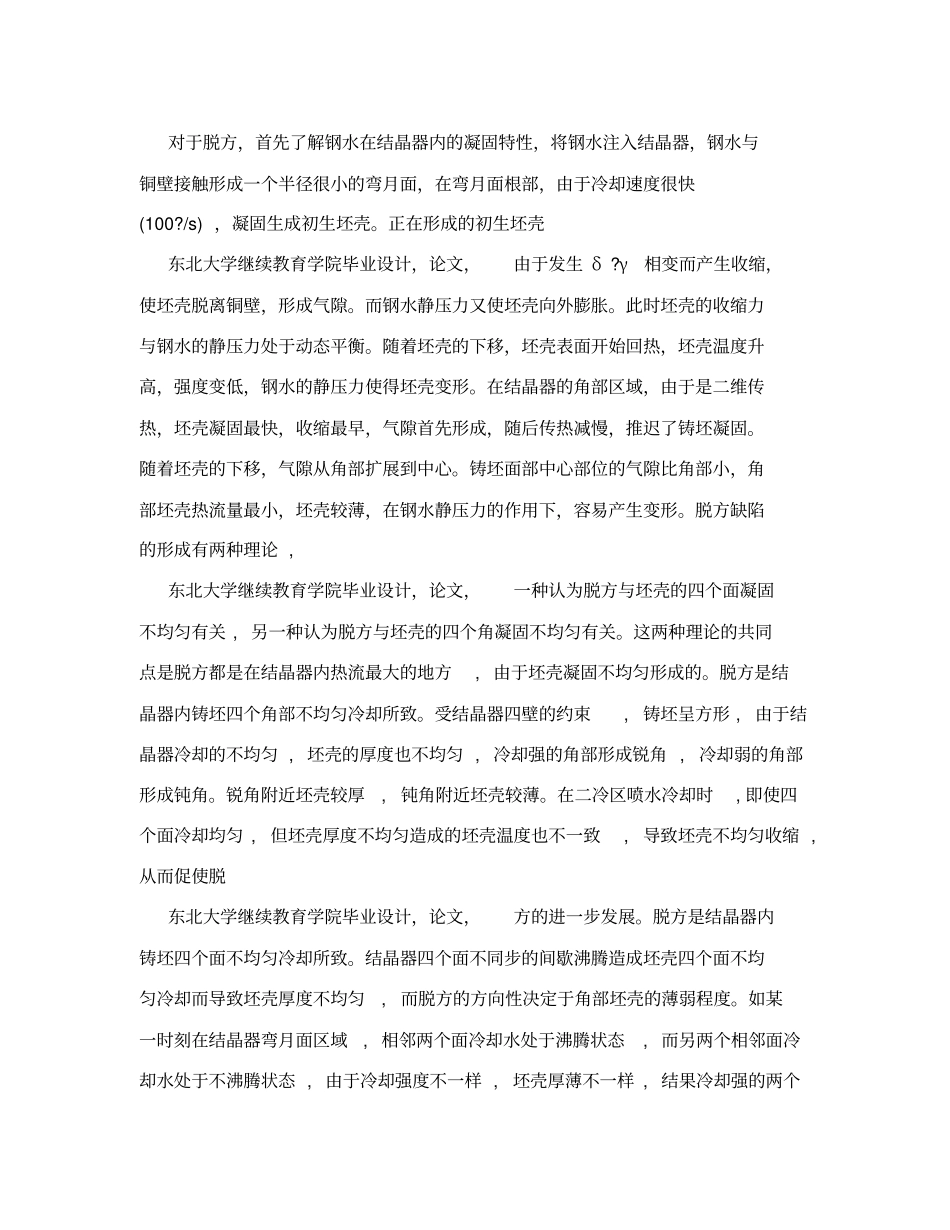

冶金工程毕业论文东教北务大处 学毕业设计, () 论GRADUATE DESIGN (THESIS) 文, 设计 ( 论文) 题目 论如何减少连铸方坯脱方缺陷东学 生 万占成 北教学中心伊犁经贸培训中心大学专 业 冶金工程继续指导教师陈敏 教育学 二〇一三年九 月 六 日院目录摘要 2 1. 脱方对生产的影响 3 2. 介绍脱方 4 3. 脱方的外在因素 7 3.1 工艺因素 8 3.2 设备因素 11 4. 解决脱方的措施 15 5. 结论 17 参考文献 19 东北大学继续教育学院毕业设计，论文，摘要 : 冶金行业生产过程中，铸坯质量是决定生产结果的关键，方坯形状缺陷中的脱方就是其中一个缺陷，对于小方坯脱方缺陷，在方坯连铸生产过程中很常见，对于它的危害，给后道轧钢工序带来的影响是相当严重的，不问具体论述一下实际生产过程中是如何消除脱方缺陷的。关键词 : 冶金行业铸坯质量解决 脱方缺陷东北大学继续教育学院毕业设计，论文， 1. 脱方对生产的影响在炼钢连铸生产工序中，方坯脱方是连铸坯常见的形状质量缺陷，它的形成比较复杂但主要是由于钢水在结晶器内不均匀冷却，初生坯壳厚度不均匀造成的，它产生于结晶器内，在二冷区得以发展和壮大，所以体现在二冷区。方坯的脱方又称之为菱变，概念意义主要是方坯横断面上两条对角线的长度不相等，呈现菱形形状。脱方在连铸生产过程中很常见，尤其在高拉速状态下显得更加明显，控制不当还会造成漏钢等生产事故，脱方量大于10mm的铸坯，送往轧钢轧钢轧制工序中会东北大学继续教育学院毕业设计，论文，影响轧机的咬入，造成轧制困难，出现堆钢等事故，而且脱方缺陷常伴有对角线裂纹，严重还发生漏钢事故，由于脱方给生产带来严重的影响，所以对于它产生的原因以及如何才能有效快捷的拒绝此缺陷的发生，是我们连铸生产人员当前必须解决的问题。 2. 介绍脱方对于脱方，首先了解钢水在结晶器内的凝固特性，将钢水注入结晶器，钢水与铜壁接触形成一个半径很小的弯月面，在弯月面根部，由于冷却速度很快(100?/s) ，凝固生成初生坯壳。正在形成的初生坯壳东北大学继续教育学院毕业设计，论文，由于发生 δ ?γ相变而产生收缩，使坯壳脱离铜壁，形成气隙。而钢水静压力又使坯壳向外膨胀。此时坯壳的收缩力与钢水的静压力处于动态平衡。随着坯壳的下移，坯壳表面开始回热，坯壳温度升高，强度变低，钢水的静压力使得坯壳变形。在结晶器的角部区域，由于是二维传热，坯壳凝固最快，收缩最早，气隙首先...
