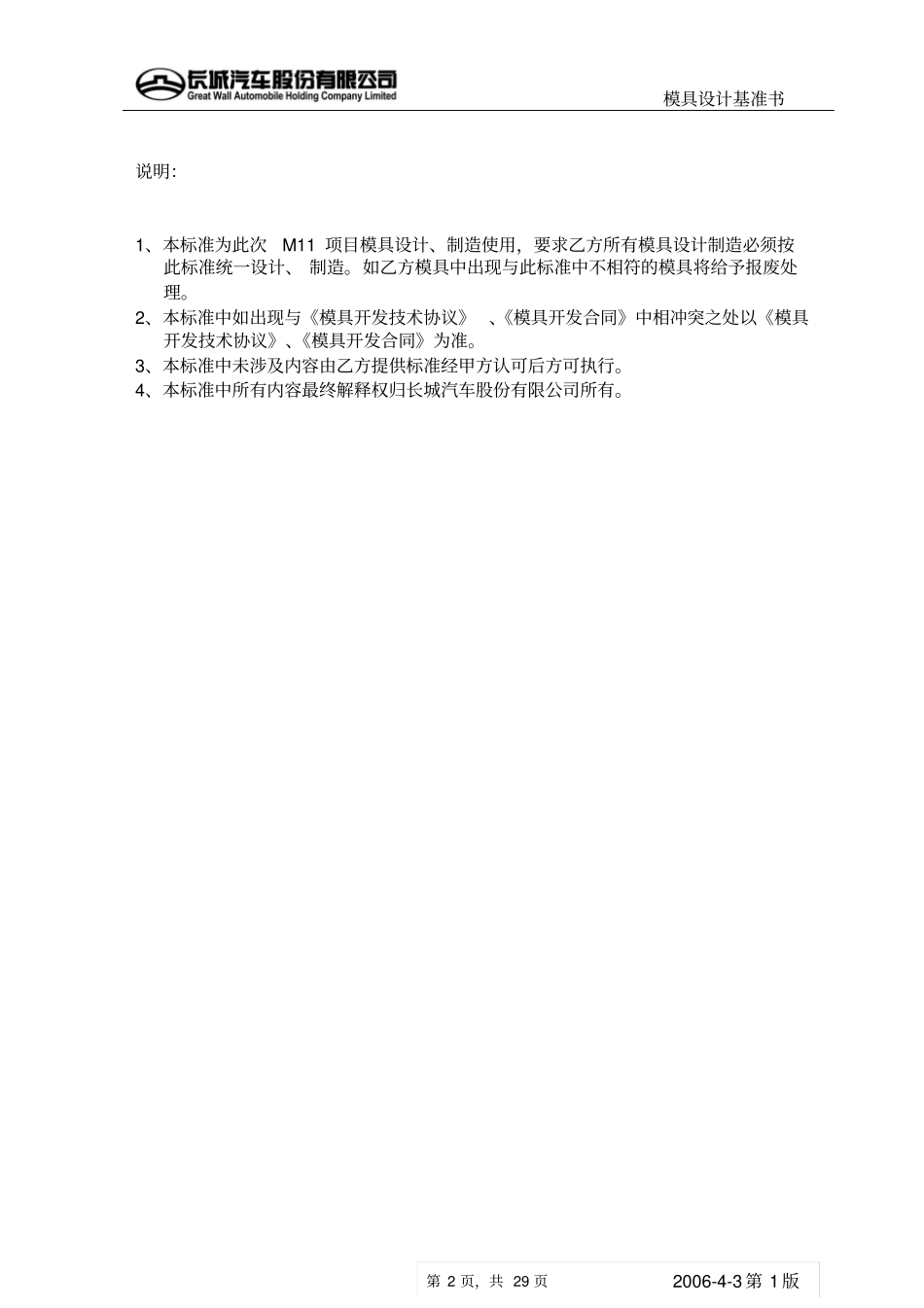

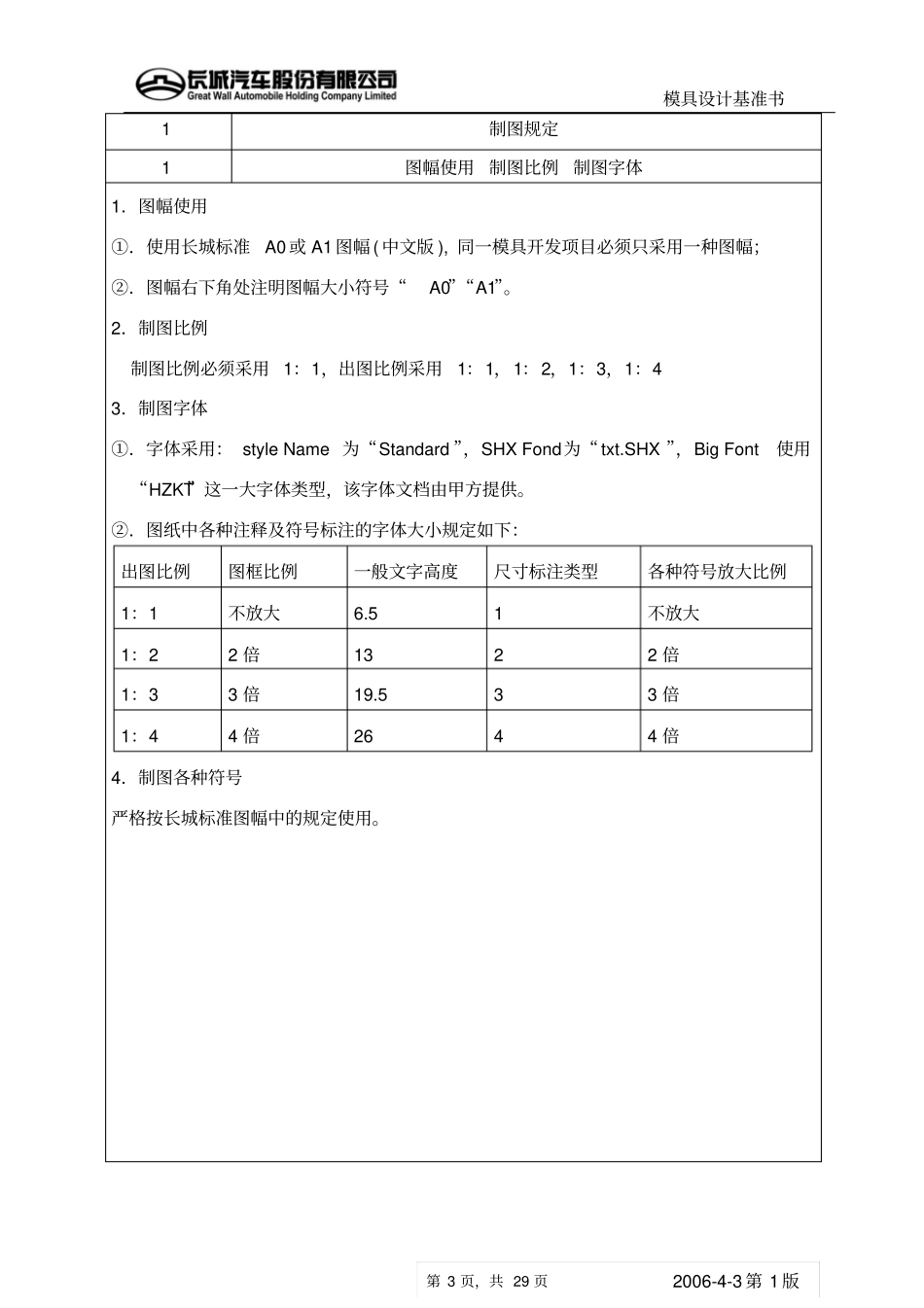

模具设计基准书第 1 页，共 29 页2006-4-3 第 1 版冷冲压模具设计标准(适用车型： M11) 2006 年 4 月 3 日第一版长城汽车股份有限公司模具设计基准书第 2 页，共 29 页2006-4-3 第 1 版说明：1、本标准为此次M11 项目模具设计、制造使用，要求乙方所有模具设计制造必须按此标准统一设计、 制造。如乙方模具中出现与此标准中不相符的模具将给予报废处理。2、本标准中如出现与《模具开发技术协议》 、《模具开发合同》中相冲突之处以《模具开发技术协议》、《模具开发合同》为准。3、本标准中未涉及内容由乙方提供标准经甲方认可后方可执行。4、本标准中所有内容最终解释权归长城汽车股份有限公司所有。模具设计基准书第 3 页，共 29 页2006-4-3 第 1 版1 制图规定1 图幅使用制图比例制图字体1．图幅使用①．使用长城标准A0 或 A1 图幅 ( 中文版 ), 同一模具开发项目必须只采用一种图幅；②．图幅右下角处注明图幅大小符号“A0”“A1”。2．制图比例制图比例必须采用 1：1，出图比例采用1：1，1：2，1：3，1：4 3．制图字体①．字体采用： style Name 为“Standard ”，SHX Fond为“ txt.SHX ”，Big Font使用“HZKT”这一大字体类型，该字体文档由甲方提供。②．图纸中各种注释及符号标注的字体大小规定如下：出图比例图框比例一般文字高度尺寸标注类型各种符号放大比例1：1 不放大6.5 1 不放大1：2 2 倍13 2 2 倍1：3 3 倍19.5 3 3 倍1：4 4 倍26 4 4 倍4．制图各种符号严格按长城标准图幅中的规定使用。模具设计基准书第 4 页，共 29 页2006-4-3 第 1 版1 制图规定2 D/L 图图层规定图层规定如下表：层名线型颜色出图线宽使用范围CEN CENTER Cyan 0.18 中心线DIM CONTINUOUS 71 0.18 尺寸标注，文字注解，各种符号MARK CONTINUOUS Yellow 0.18 图框，标题栏OP10 CONTINUOUS 61 0.3 OP10作用线OP20 CONTINUOUS Red 0.3 OP20作用线OP30 CONTINUOUS Green 0.3 OP30作用线OP40 CONTINUOUS Cyan 0.3 OP40作用线OP50 CONTINUOUS Magenta 0.3 OP50作用线LINE PHANTOM Blue 0.18 假想线PANEL CONTINUOUS 8 0.1 板件形状线PRESS PHANTOM 191 0.1 生产机械顶杆孔VG PRESS CONTINUOUS 30 0.1 试模机械顶杆孔模具设计基准书第 5 页，共 29 页2006-4-3 第 1 版1 制图规定3 模具结构图图层规定图层规定如下表：层名线...
