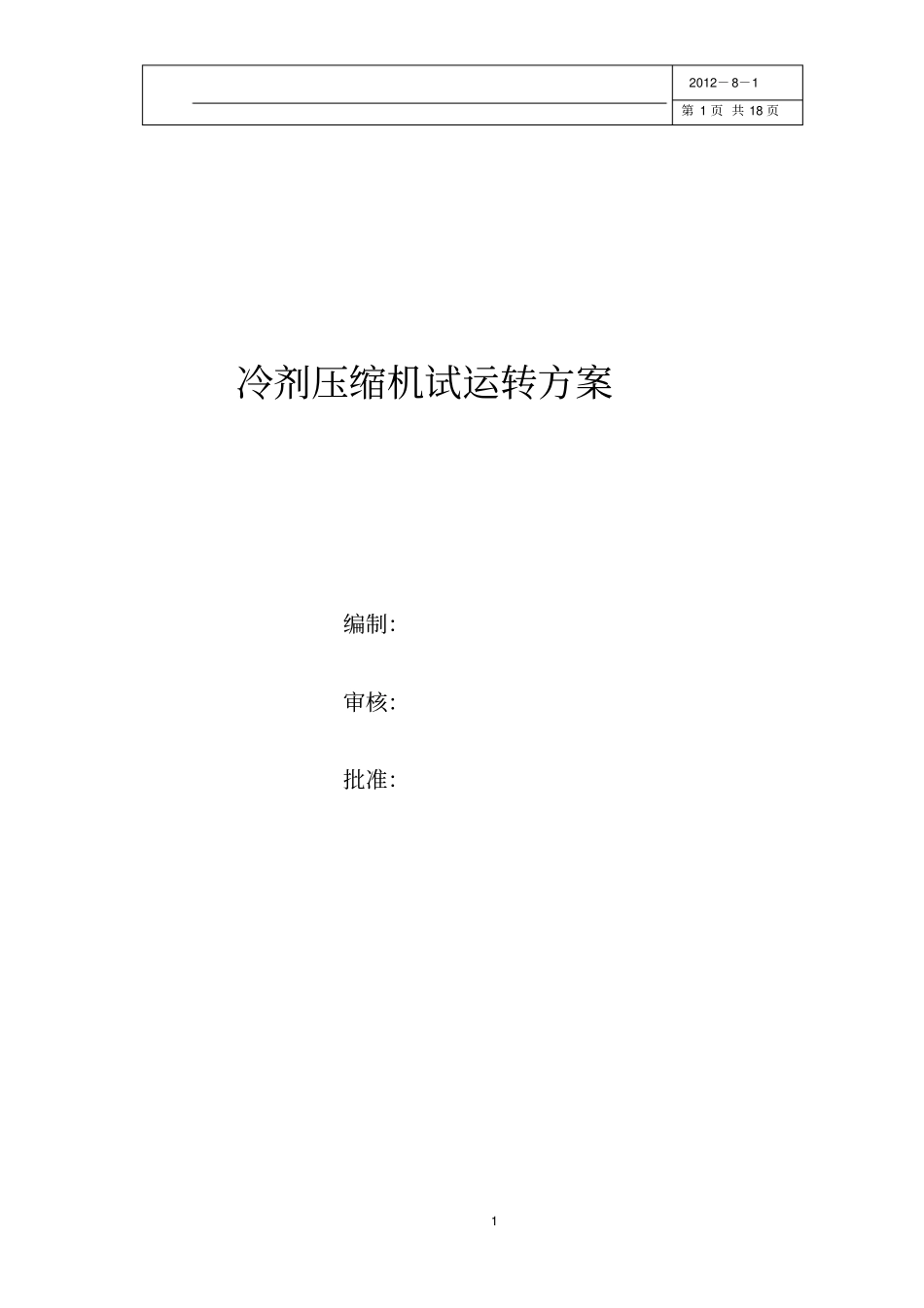

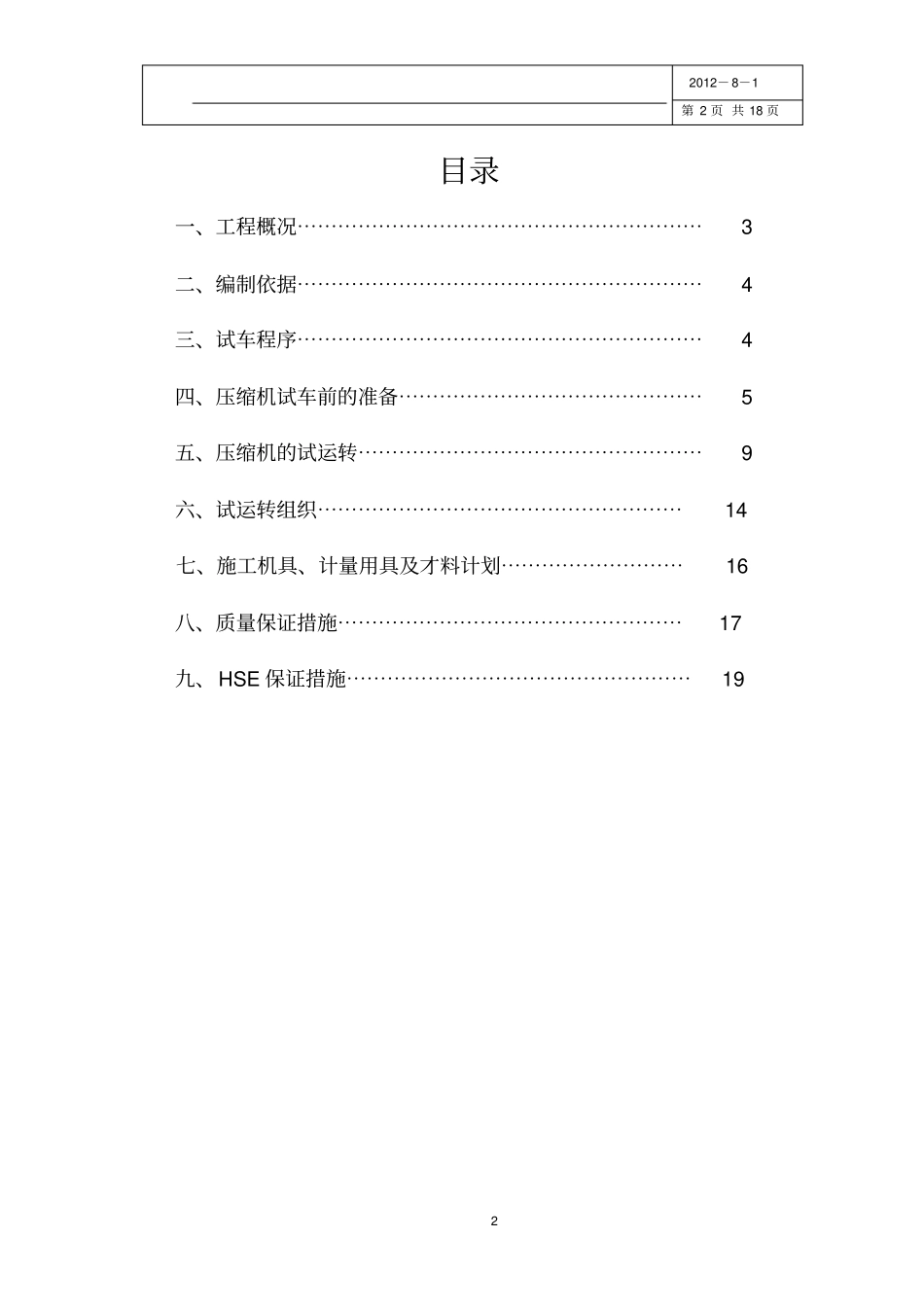

2012－ 8－1 第 1 页 共 18 页1 冷剂压缩机试运转方案编制：审核：批准：2012－ 8－1 第 2 页 共 18 页2 目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三、试车程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 四、压缩机试车前的准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 五、压缩机的试运转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 六、试运转组织⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 七、施工机具、计量用具及才料计划⋯⋯⋯⋯⋯⋯⋯⋯⋯ 16 八、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 九、HSE 保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 2012－ 8－1 第 3 页 共 18 页3 一、 工程概况： 1.1 工程简介：冷剂机组是整个液化装置区域的关键设备，此机组是由美国德莱赛兰公司提供。此机组由电机、增速箱、离心式冷剂压缩机组成，并配套有辅机，包括润滑油调节站等。机组中的电动机、增速器以及离心式压缩机均装配在一个整体底盘上，整体安装。1.2 设备特点：⑴ 转速高：⑵ 功率大：电动机的最大功率为：11181 KW ⑶ 试运转分风险大：由于功率大、转速高，所以在试运转过程中可能出现临界转速时时的振动； 另外离心式压缩机还可能出现喘振的情况；如上述问题处理不当，这对机组的安全性会构成威胁。⑷ 机组为进口设备，这对随机技术资料的消化有一定影响。⑸ 设备附属系统多，哪一个系统出现问题，都会对设备试运转构成威胁，这就要求在试运转前对每一个系统进行详细、一丝不苟的检查与试验。1.3 机组的技术特性参数⑴ 离心式冷剂压缩机型号C34-152-A01 功率11181 KW 一段：吸入温度24℃吸入压力 :276.93Kpa 进气流量 :700.62ｍ3/min 排气压力1602.27Kpa 排气温度123℃额定转速8405 rpm 二段：吸入压力进气流量106.24ｍ3/min 吸入温度35℃2012－ 8－1 第 4 页 共 18 页4 排气压力4000.2Kpa 排气温度101℃第一临界转速2700 rpm 第二临界转速12000---16150 rpm ⑵ 增速箱型号N3019C 输入转速1493rpm 输出转速8405 rpm 传递功率16550HP ⑶ 润滑调节油站油箱最初填充4394L 泵流量541 L/min 泵压力180Kpa 电机功率14 KW 二 编制依据1、PMC提供的 部分操作手册，（美国德莱赛兰公司随机资料无中文版，无法全面理解）。2、Black & Veatch/CHEMTEX/Elliott/ECEC公司提供...
