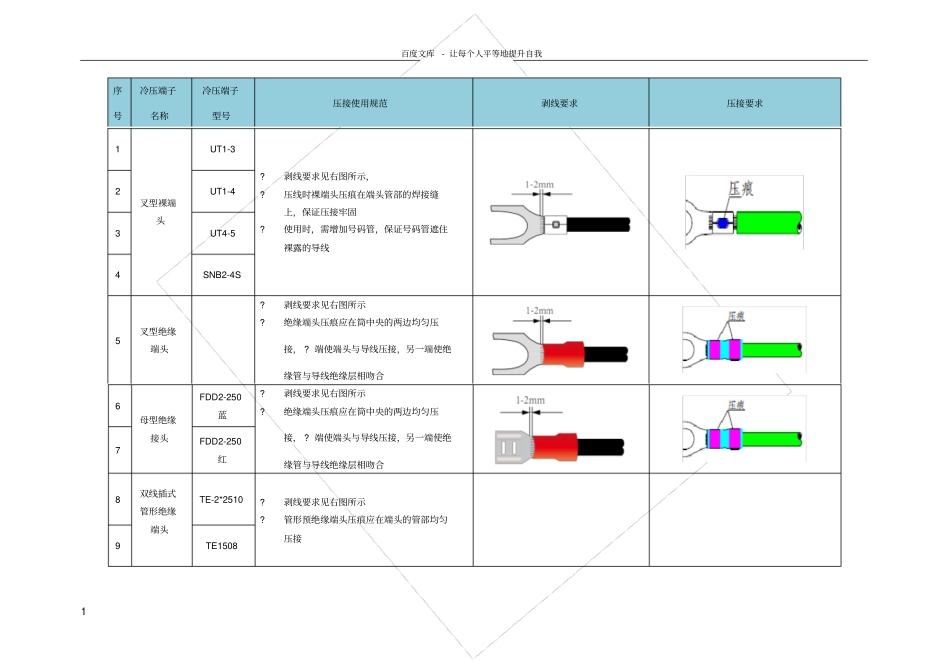

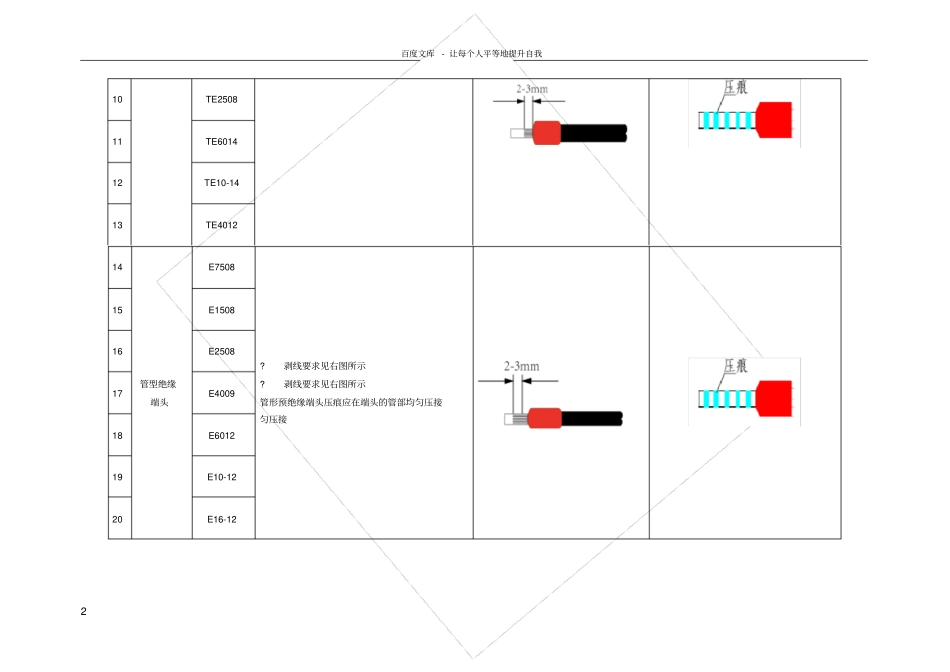

百度文库- 让每个人平等地提升自我1 序号冷压端子名称冷压端子型号压接使用规范剥线要求压接要求1 叉型裸端头UT1-3 ?剥线要求见右图所示，?压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固?使用时，需增加号码管，保证号码管遮住裸露的导线2 UT1-4 3 UT4-5 4 SNB2-4S 5 叉型绝缘端头?剥线要求见右图所示?绝缘端头压痕应在筒中央的两边均匀压接， ? 端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合6 母型绝缘接头FDD2-250蓝?剥线要求见右图所示?绝缘端头压痕应在筒中央的两边均匀压接， ? 端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合7 FDD2-250红8 双线插式管形绝缘端头TE-2*2510 ?剥线要求见右图所示?管形预绝缘端头压痕应在端头的管部均匀压接9 TE1508 百度文库- 让每个人平等地提升自我2 10 TE2508 11 TE6014 12 TE10-14 13 TE4012 14 管型绝缘端头E7508 ?剥线要求见右图所示?剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接匀压接15 E1508 16 E2508 17 E4009 18 E6012 19 E10-12 20 E16-12 百度文库- 让每个人平等地提升自我3 21 圆型裸端头?剥线要求见右图所示，?压线时裸端头压痕在端头管部焊接缝上，保证压接牢固?使用时，需增加号码管，保证号码管遮住裸露的导线22 23 OT8-6S 24 圆型绝缘端头RV2-5 ?绝缘端头压痕应在筒中央的两边均匀压接， ? 端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合?25 RV2-5L 26 压接针?绝缘压接区压缩绝缘层，但不会刺穿。?线芯伸出于导体压接区前部1-2mm ?绝缘和导体压接区之间的部分可以看见绝缘层和导体。压接要求说明序号压接要求图示备注百度文库- 让每个人平等地提升自我4 1 ?剥线过程中禁止将铜芯切断2 ?每根导线要拉勒挺直，行线做到平直整齐，式样美观3 ?剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破损的情况百度文库- 让每个人平等地提升自我5 4 ?剥线长度符合要求，禁止剥线长度过长或过短，影响产品导电性能5 ?导线芯插 ? 端头后，不能有未插? 的线芯露出端? 管外部?不能出现绞线的现象，不能剪断线芯6 ?冷压接端头的规格必须与所接? 的导线直径相吻合，禁止使用大一号或以上规格的端子压接导线7 ?剥去导线绝缘层后，应尽快与冷压接端头压接，避免线芯产? 氧化膜或粘有油污百度文库- 让每个人平等地提升自我6 8 ?通常不允许2 根导线接入1 个冷压接端头，因...
