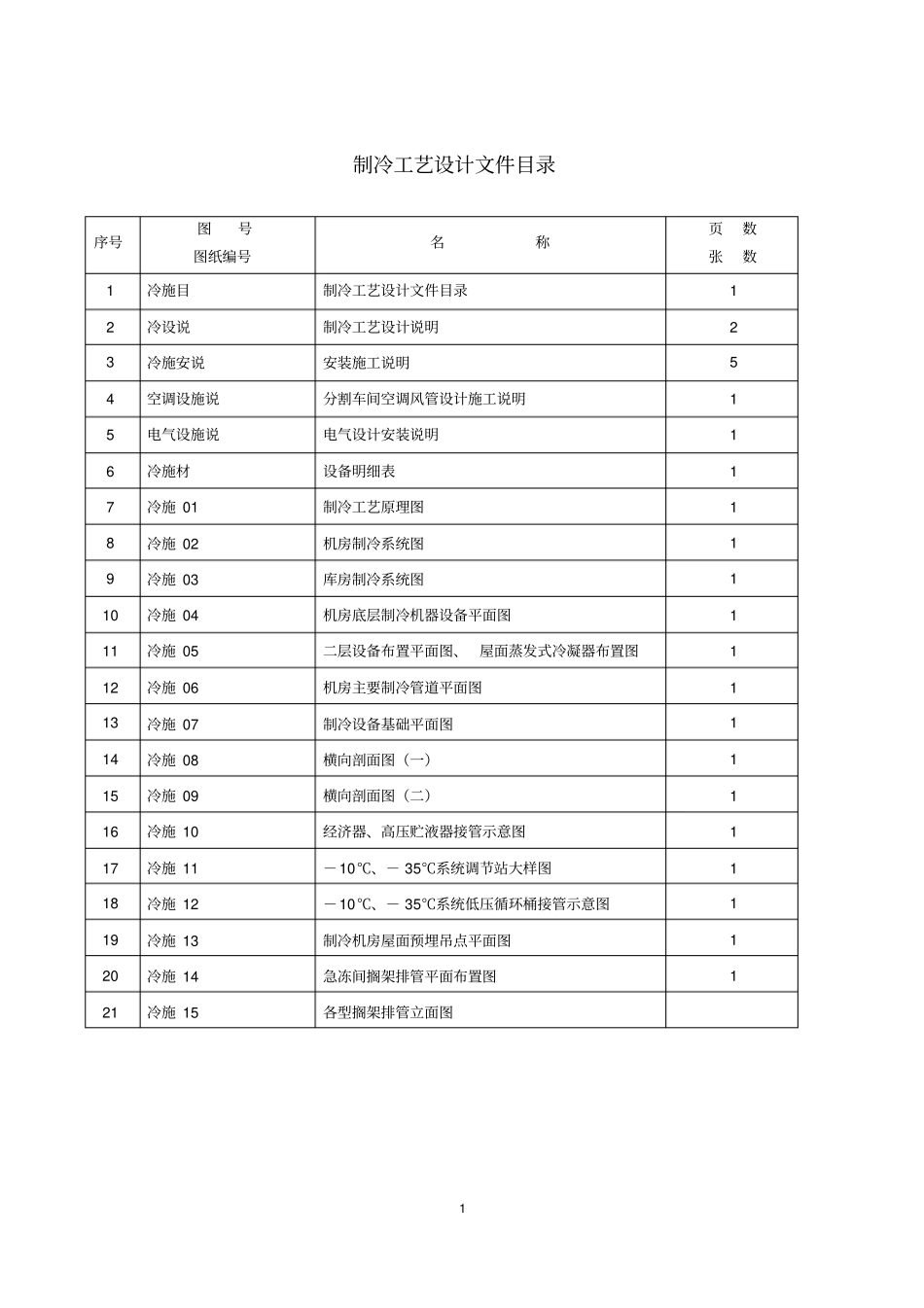

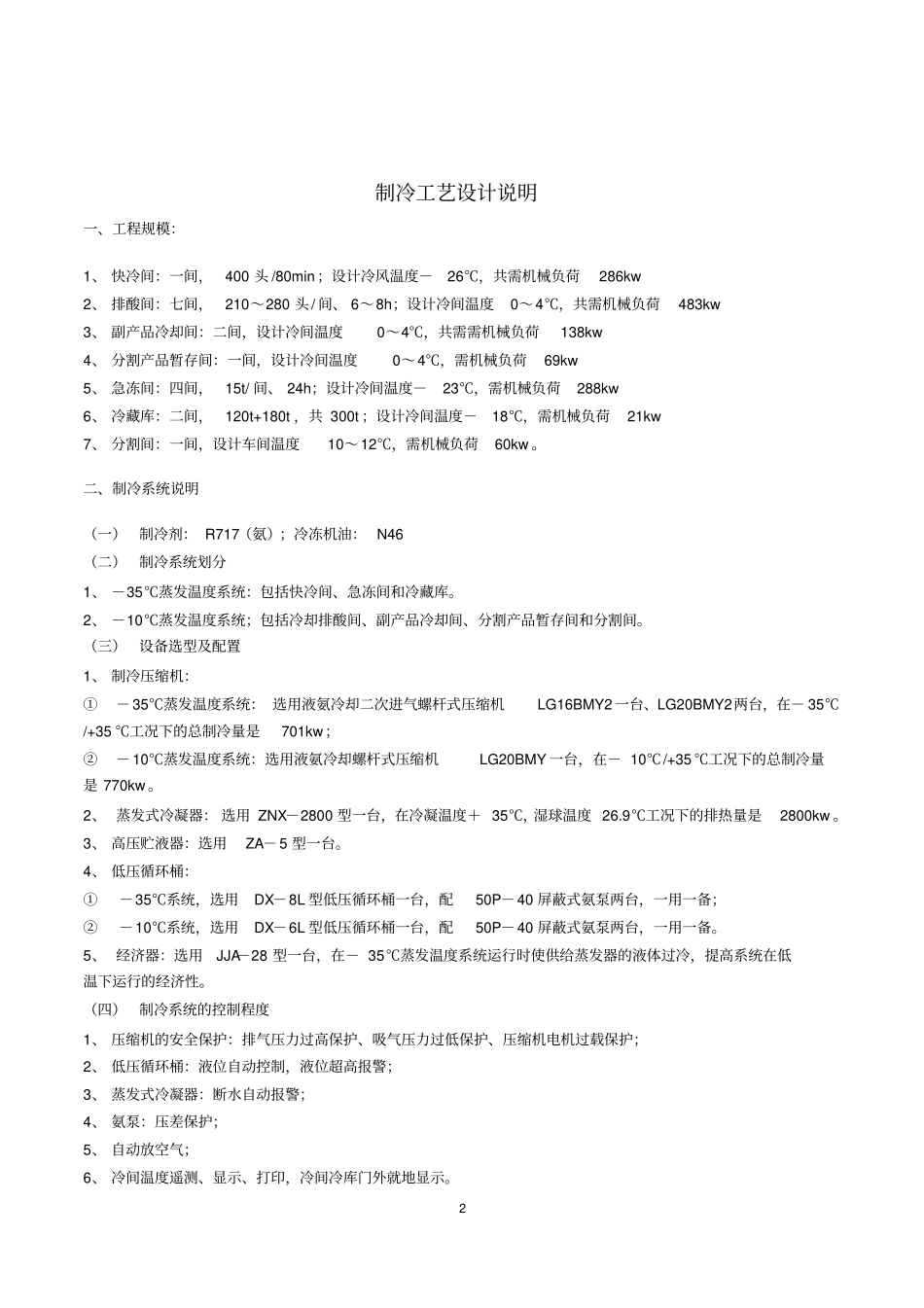

1 制冷工艺设计文件目录序号图号图纸编号名称页数张数1 冷施目制冷工艺设计文件目录1 2 冷设说制冷工艺设计说明2 3 冷施安说安装施工说明5 4 空调设施说分割车间空调风管设计施工说明1 5 电气设施说电气设计安装说明1 6 冷施材设备明细表1 7 冷施 01 制冷工艺原理图1 8 冷施 02 机房制冷系统图1 9 冷施 03 库房制冷系统图1 10 冷施 04 机房底层制冷机器设备平面图1 11 冷施 05 二层设备布置平面图、 屋面蒸发式冷凝器布置图1 12 冷施 06 机房主要制冷管道平面图1 13 冷施 07 制冷设备基础平面图1 14 冷施 08 横向剖面图（一）1 15 冷施 09 横向剖面图（二）1 16 冷施 10 经济器、高压贮液器接管示意图1 17 冷施 11 －10℃、－ 35℃系统调节站大样图1 18 冷施 12 －10℃、－ 35℃系统低压循环桶接管示意图1 19 冷施 13 制冷机房屋面预埋吊点平面图1 20 冷施 14 急冻间搁架排管平面布置图1 21 冷施 15 各型搁架排管立面图2 制冷工艺设计说明一、工程规模：1、 快冷间：一间，400 头 /80min；设计冷风温度－26℃，共需机械负荷286kw 2、 排酸间：七间，210～280 头/ 间、 6～8h；设计冷间温度0～4℃，共需机械负荷483kw 3、 副产品冷却间：二间，设计冷间温度0～4℃，共需需机械负荷138kw 4、 分割产品暂存间：一间，设计冷间温度0～4℃，需机械负荷69kw 5、 急冻间：四间，15t/ 间、 24h；设计冷间温度－23℃，需机械负荷288kw 6、 冷藏库：二间，120t+180t ，共 300t ；设计冷间温度－18℃，需机械负荷21kw 7、 分割间：一间，设计车间温度10～12℃，需机械负荷60kw 。二、制冷系统说明（一）制冷剂： R717（氨）；冷冻机油： N46 （二）制冷系统划分1、 －35℃蒸发温度系统：包括快冷间、急冻间和冷藏库。2、 －10℃蒸发温度系统；包括冷却排酸间、副产品冷却间、分割产品暂存间和分割间。（三）设备选型及配置1、 制冷压缩机：①－35℃蒸发温度系统： 选用液氨冷却二次进气螺杆式压缩机LG16BMY2 一台、LG20BMY2两台，在－ 35℃/+35 ℃工况下的总制冷量是701kw；②－10℃蒸发温度系统：选用液氨冷却螺杆式压缩机LG20BMY 一台，在－ 10℃/+35 ℃工况下的总制冷量是 770kw 。2、 蒸发式冷凝器： 选用 ZNX－2800 型一台，在冷凝温度＋ 35℃，湿球温度 26.9℃工况下的排热量是2800kw 。3、 高压贮液器：选用ZA－5 型一...
