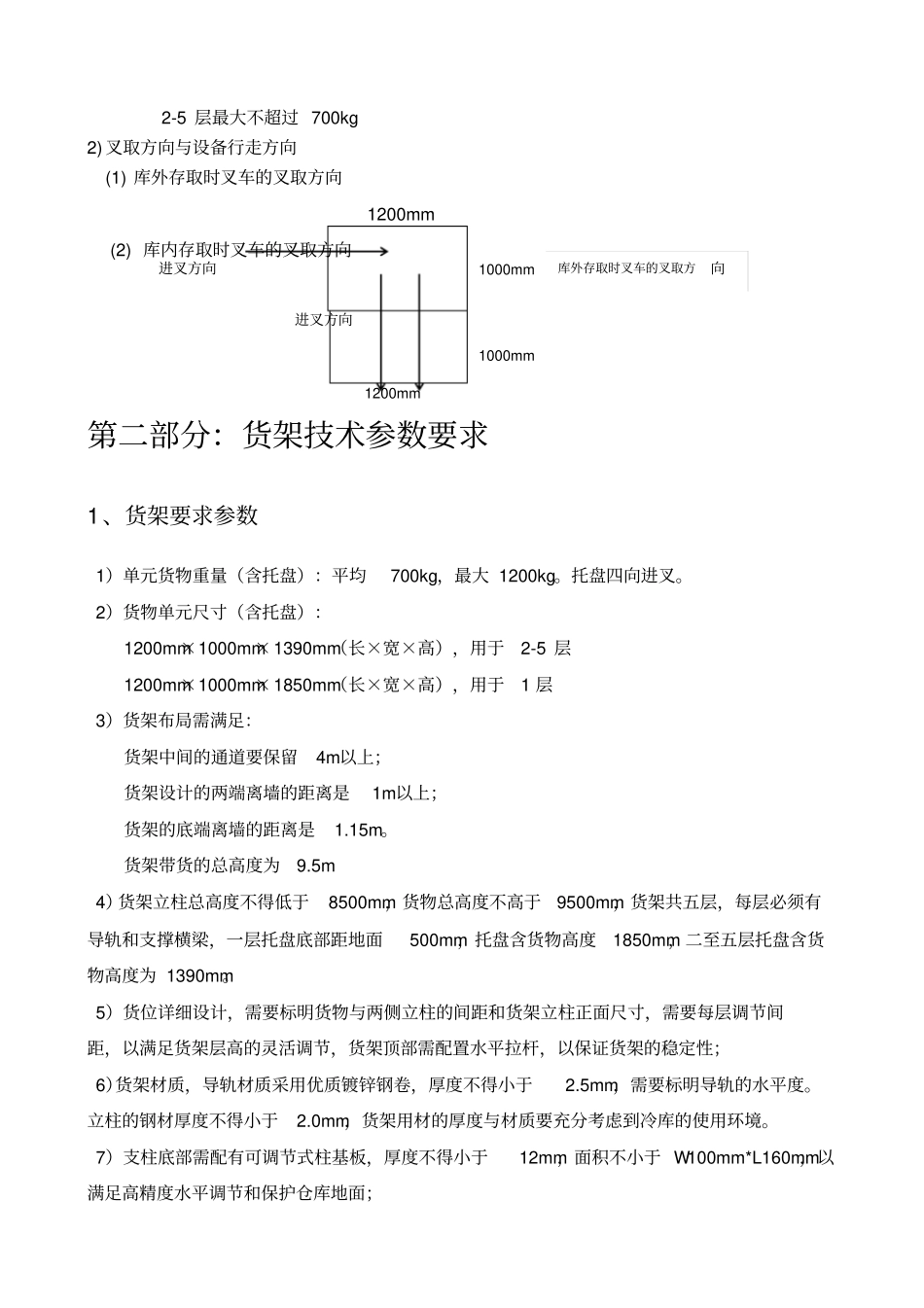

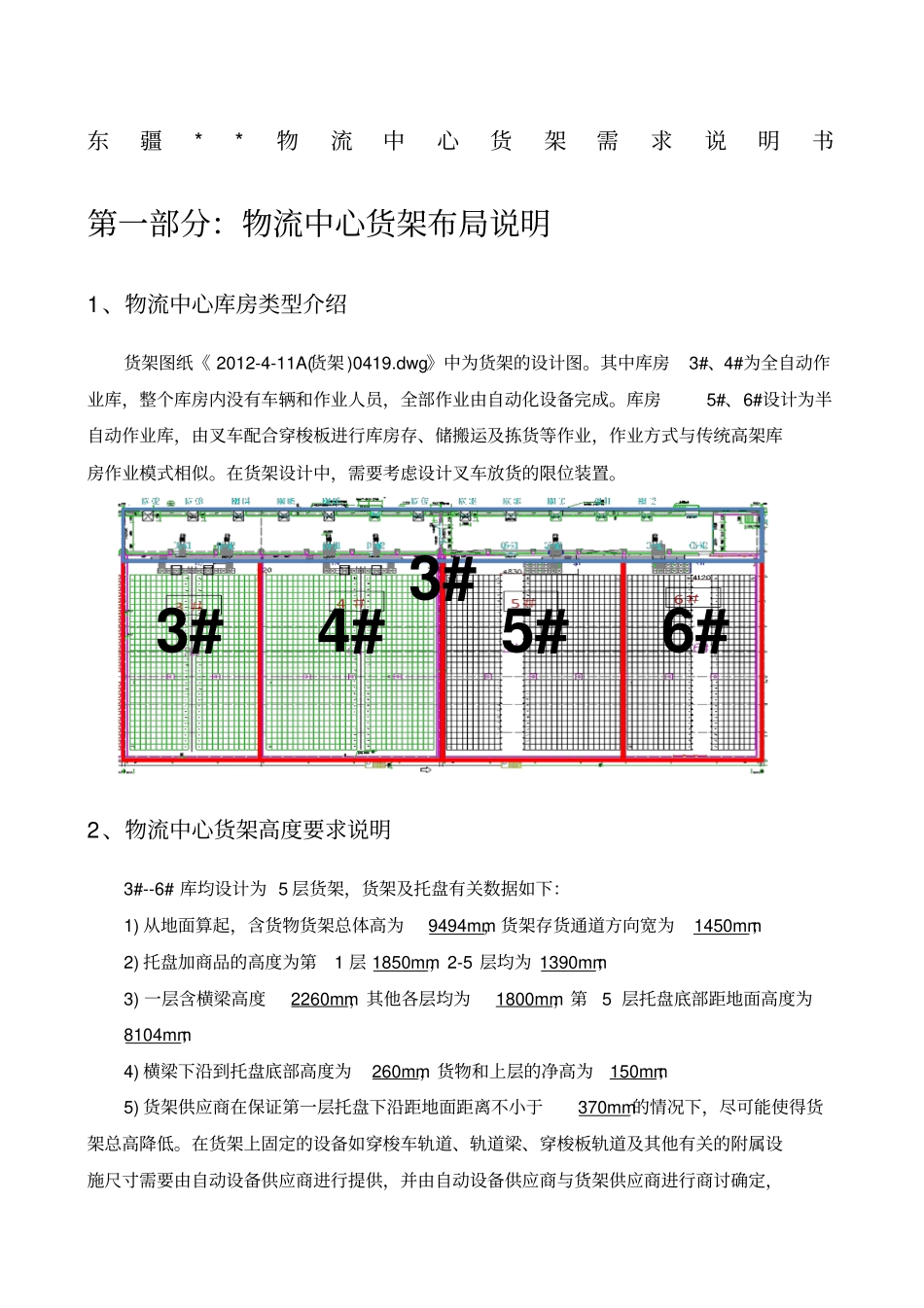

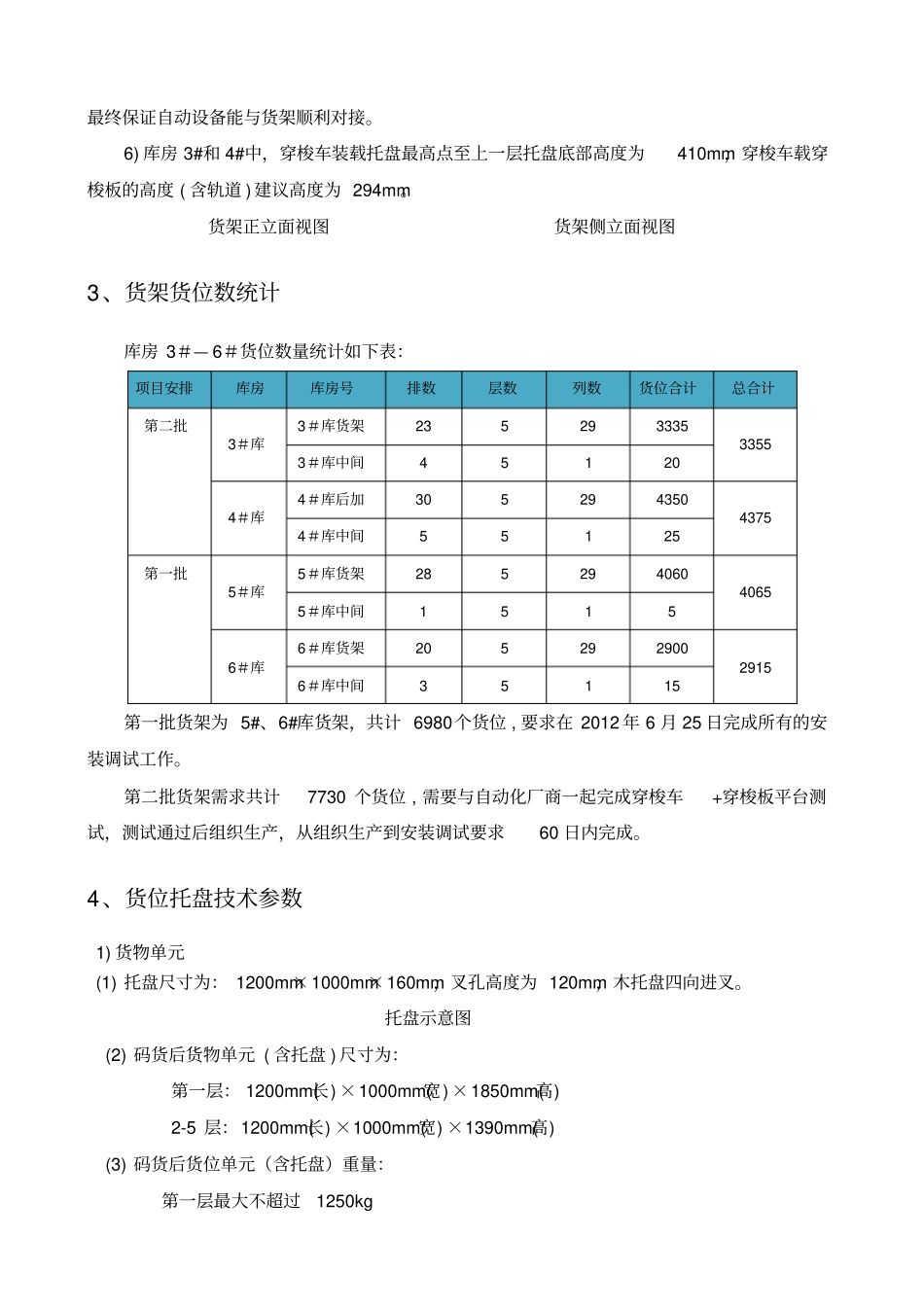

东疆**物流中心货架需求说明书第一部分：物流中心货架布局说明1、物流中心库房类型介绍货架图纸《 2012-4-11A(货架 )0419.dwg》中为货架的设计图。其中库房3#、4#为全自动作业库，整个库房内没有车辆和作业人员，全部作业由自动化设备完成。库房5#、6#设计为半自动作业库，由叉车配合穿梭板进行库房存、储搬运及拣货等作业，作业方式与传统高架库房作业模式相似。在货架设计中，需要考虑设计叉车放货的限位装置。2、物流中心货架高度要求说明3#--6# 库均设计为 5 层货架，货架及托盘有关数据如下：1) 从地面算起，含货物货架总体高为9494mm，货架存货通道方向宽为1450mm；2) 托盘加商品的高度为第1 层 1850mm，2-5 层均为 1390mm；3) 一层含横梁高度2260mm，其他各层均为1800mm，第5 层托盘底部距地面高度为8104mm；4) 横梁下沿到托盘底部高度为260mm，货物和上层的净高为150mm；5) 货架供应商在保证第一层托盘下沿距地面距离不小于370mm的情况下，尽可能使得货架总高降低。在货架上固定的设备如穿梭车轨道、轨道梁、穿梭板轨道及其他有关的附属设施尺寸需要由自动设备供应商进行提供，并由自动设备供应商与货架供应商进行商讨确定，3# 4# 5# 6# 3# 最终保证自动设备能与货架顺利对接。6) 库房 3#和 4#中，穿梭车装载托盘最高点至上一层托盘底部高度为410mm，穿梭车载穿梭板的高度 ( 含轨道 ) 建议高度为 294mm。货架正立面视图货架侧立面视图3、货架货位数统计库房 3＃— 6＃货位数量统计如下表：项目安排库房库房号排数层数列数货位合计总合计第二批3＃库3＃库货架23 5 29 3335 3355 3＃库中间4 5 1 20 4＃库4＃库后加30 5 29 4350 4375 4＃库中间5 5 1 25 第一批5＃库5＃库货架28 5 29 4060 4065 5＃库中间1 5 1 5 6＃库6＃库货架20 5 29 2900 2915 6＃库中间3 5 1 15 第一批货架为 5#、6#库货架，共计 6980个货位 , 要求在 2012 年 6 月 25 日完成所有的安装调试工作。第二批货架需求共计7730 个货位 , 需要与自动化厂商一起完成穿梭车+穿梭板平台测试，测试通过后组织生产，从组织生产到安装调试要求60 日内完成。4、货位托盘技术参数1) 货物单元(1) 托盘尺寸为： 1200mm×1000mm×160mm，叉孔高度为 120mm，木托盘四向进叉。托盘示意图(2) 码货后货物单元 ( 含托盘 ) 尺寸为：第一层： 1200mm(长) ×1000mm(宽) ×1850mm(高) 2-5 层：1200mm...
