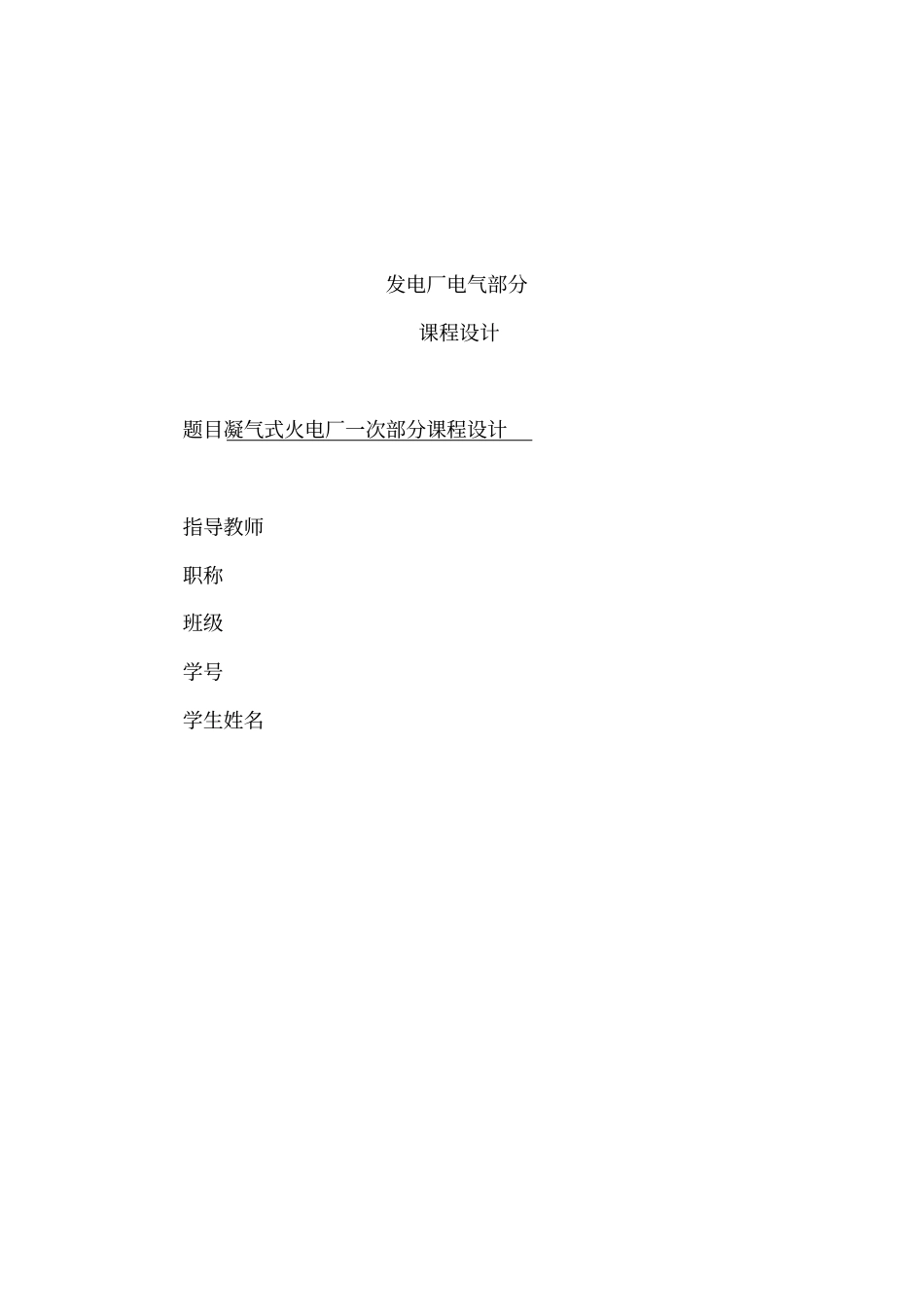

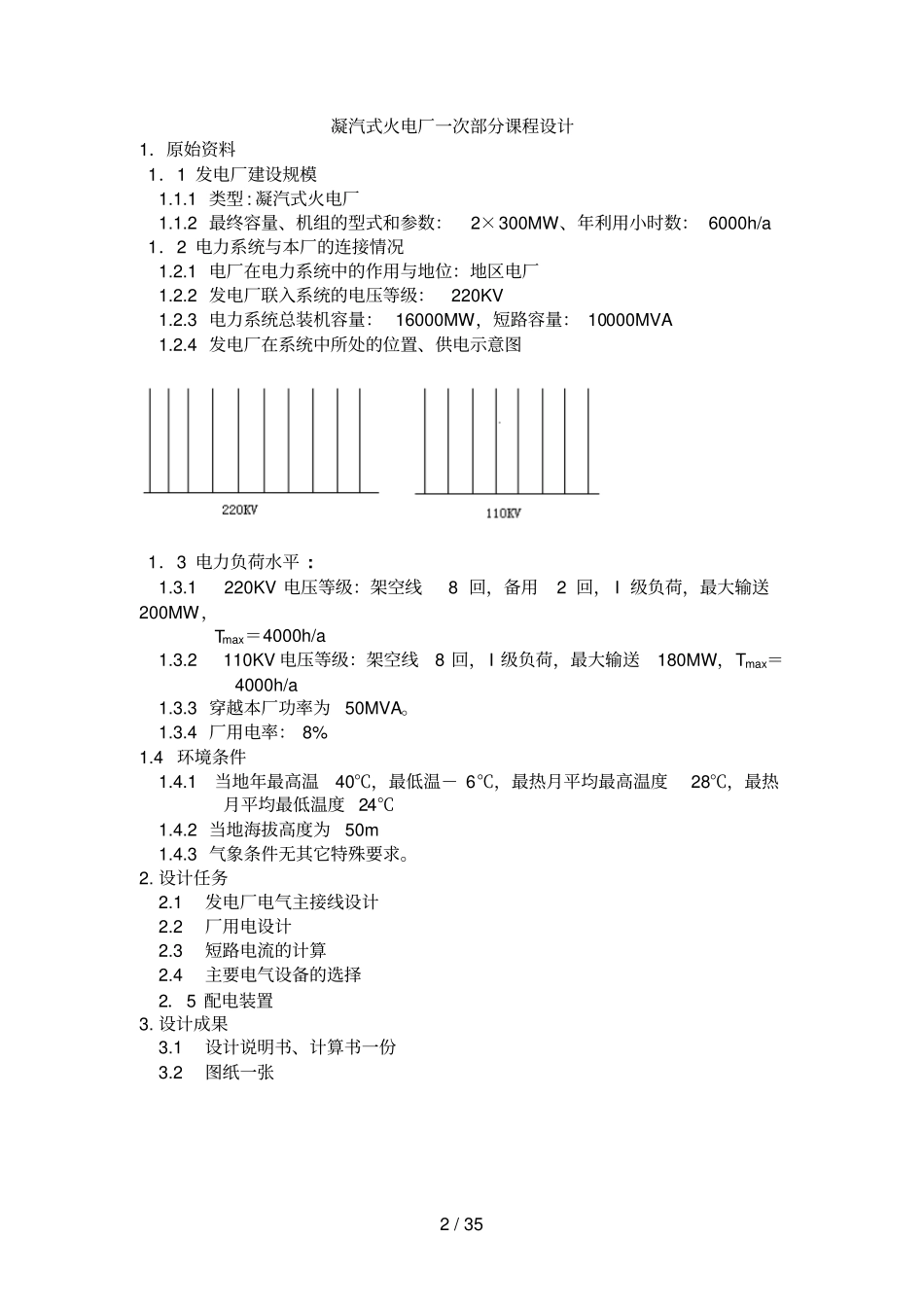

发电厂电气部分课程设计题目凝气式火电厂一次部分课程设计指导教师职称班级学号学生姓名2 / 35 凝汽式火电厂一次部分课程设计1．原始资料1．1 发电厂建设规模1.1.1 类型 : 凝汽式火电厂1.1.2 最终容量、机组的型式和参数：2×300MW、年利用小时数： 6000h/a 1．2 电力系统与本厂的连接情况1.2.1 电厂在电力系统中的作用与地位：地区电厂1.2.2 发电厂联入系统的电压等级：220KV 1.2.3 电力系统总装机容量： 16000MW，短路容量： 10000MVA 1.2.4 发电厂在系统中所处的位置、供电示意图1．3 电力负荷水平 : 1.3.1 220KV 电压等级：架空线8 回，备用2 回， I 级负荷，最大输送200MW，Tmax＝4000h/a 1.3.2110KV 电压等级：架空线8 回， I 级负荷，最大输送180MW，Tmax＝4000h/a 1.3.3 穿越本厂功率为50MVA。1.3.4 厂用电率： 8% 1.4 环境条件1.4.1当地年最高温40℃，最低温－ 6℃，最热月平均最高温度28℃，最热月平均最低温度 24℃1.4.2 当地海拔高度为50m 1.4.3 气象条件无其它特殊要求。2. 设计任务2.1 发电厂电气主接线设计2.2 厂用电设计2.3 短路电流的计算2.4 主要电气设备的选择2．5 配电装置3. 设计成果3.1 设计说明书、计算书一份3.2 图纸一张3 / 35 目录摘要 ................................................................ 4第一：电气主接线51系统与负荷资料分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.5 2 主接线方案的选择8 3 主变压器的选择与计算9 4 厂用电接线方的选择 ............................................................................................... 11 5 主接线图和厂用接线图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 第二：短路电流计算 .................................................................................................. 12 1 短路计算的一般规则14 2 短路电流的计算 14 第三：电气设备的选择15 1 电气设备选择的一般原则16 2 电气设备的选择条件17 3 电气设备的选择 19 4 电气设备选择结果表19 5 主接线中设备配置的一般规则 .............................................................................. 21 第四：配电装置 23 1 配电装置选择的一般原则24 2 配电装置的选型和依据25第五：安全保护装置25...
