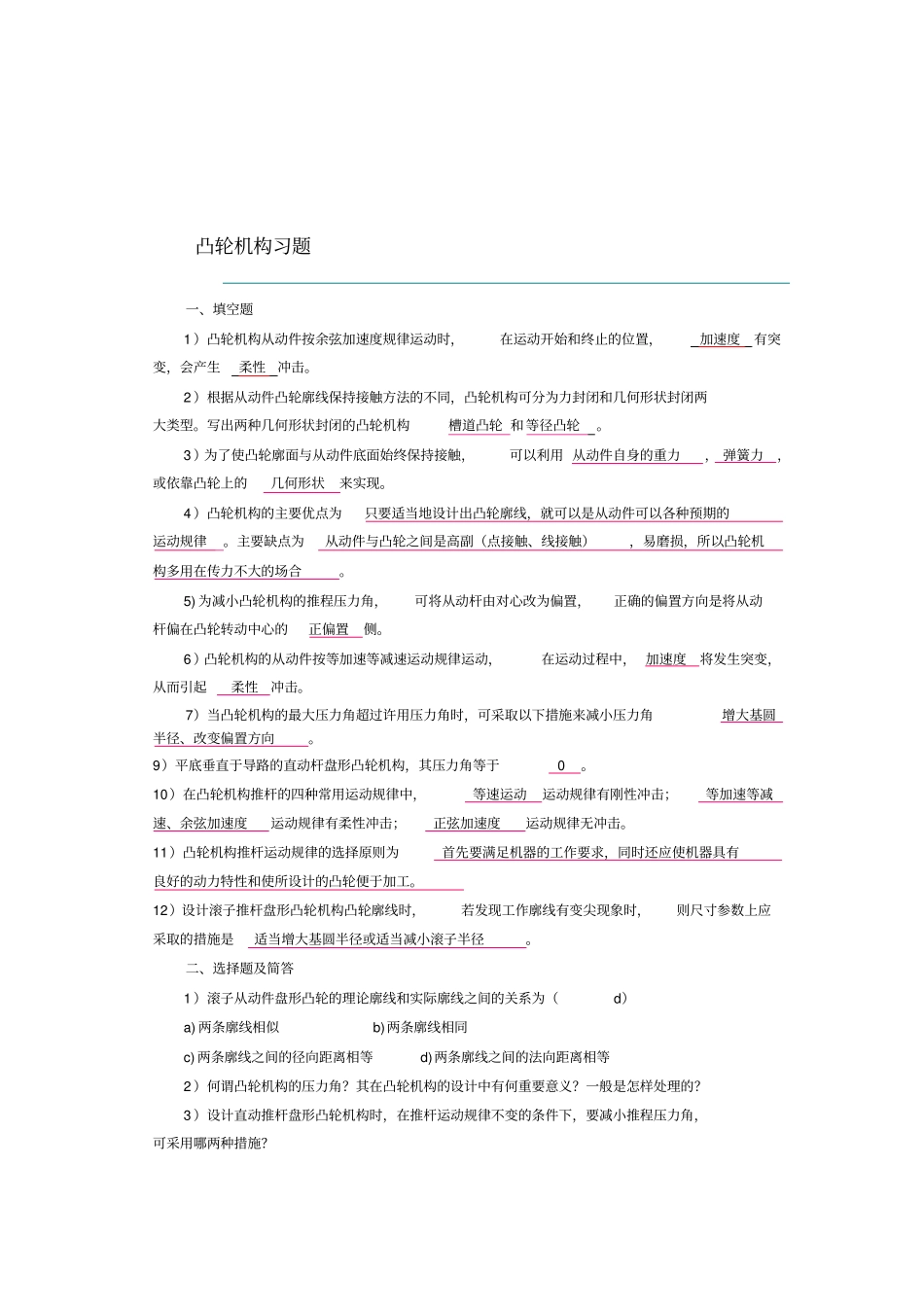

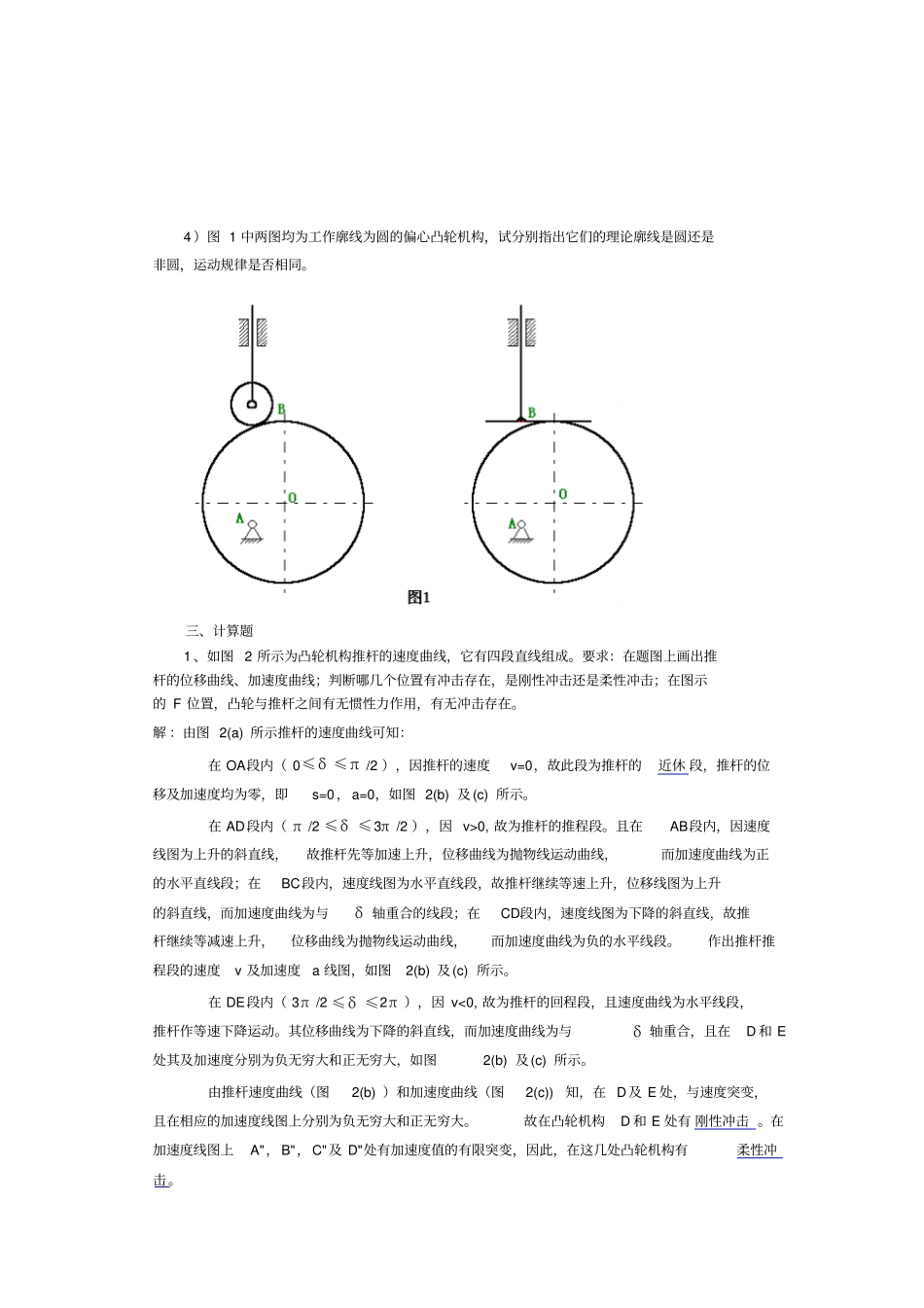

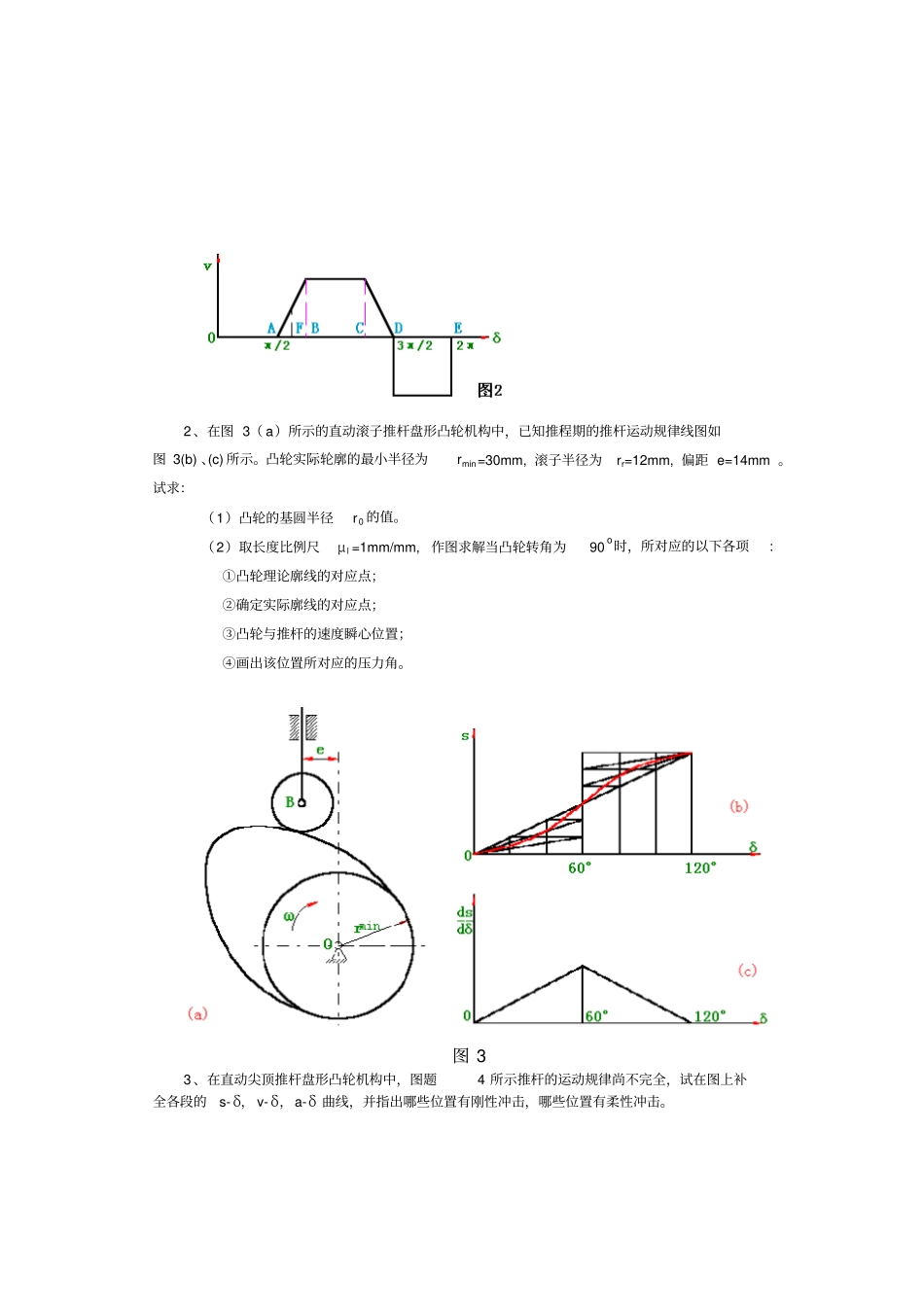

凸轮机构习题一、填空题1 )凸轮机构从动件按余弦加速度规律运动时,在运动开始和终止的位置,加速度有突变,会产生柔性冲击。2 )根据从动件凸轮廓线保持接触方法的不同,凸轮机构可分为力封闭和几何形状封闭两大类型。写出两种几何形状封闭的凸轮机构槽道凸轮 和等径凸轮。3 )为了使凸轮廓面与从动件底面始终保持接触,可以利用 从动件自身的重力, 弹簧力,或依靠凸轮上的几何形状来实现。4 )凸轮机构的主要优点为只要适当地设计出凸轮廓线,就可以是从动件可以各种预期的运动规律。主要缺点为从动件与凸轮之间是高副(点接触、线接触),易磨损,所以凸轮机构多用在传力不大的场合。5) 为减小凸轮机构的推程压力角,可将从动杆由对心改为偏置,正确的偏置方向是将从动杆偏在凸轮转动中心的正偏置侧。6 )凸轮机构的从动件按等加速等减速运动规律运动,在运动过程中, 加速度将发生突变,从而引起柔性冲击。7)当凸轮机构的最大压力角超过许用压力角时,可采取以下措施来减小压力角增大基圆半径、改变偏置方向。9)平底垂直于导路的直动杆盘形凸轮机构,其压力角等于 0 。10)在凸轮机构推杆的四种常用运动规律中,等速运动运动规律有刚性冲击;等加速等减速、余弦加速度运动规律有柔性冲击;正弦加速度运动规律无冲击。11)凸轮机构推杆运动规律的选择原则为首先要满足机器的工作要求,同时还应使机器具有良好的动力特性和使所设计的凸轮便于加工。12)设计滚子推杆盘形凸轮机构凸轮廓线时,若发现工作廓线有变尖现象时,则尺寸参数上应采取的措施是适当增大基圆半径或适当减小滚子半径。二、选择题及简答1 )滚子从动件盘形凸轮的理论廓线和实际廓线之间的关系为(d)a) 两条廓线相似b)两条廓线相同c) 两条廓线之间的径向距离相等d)两条廓线之间的法向距离相等2 )何谓凸轮机构的压力角?其在凸轮机构的设计中有何重要意义?一般是怎样处理的?3 )设计直动推杆盘形凸轮机构时,在推杆运动规律不变的条件下,要减小推程压力角,可采用哪两种措施?4 )图 1 中两图均为工作廓线为圆的偏心凸轮机构,试分别指出它们的理论廓线是圆还是非圆,运动规律是否相同。三、计算题1 、如图 2 所示为凸轮机构推杆的速度曲线,它有四段直线组成。要求:在题图上画出推杆的位移曲线、加速度曲线;判断哪几个位置有冲击存在,是刚性冲击还是柔性冲击;在图示的 F 位置,凸轮与推杆之间有无惯性力作用,有无冲击存在。解 :由图 ...
