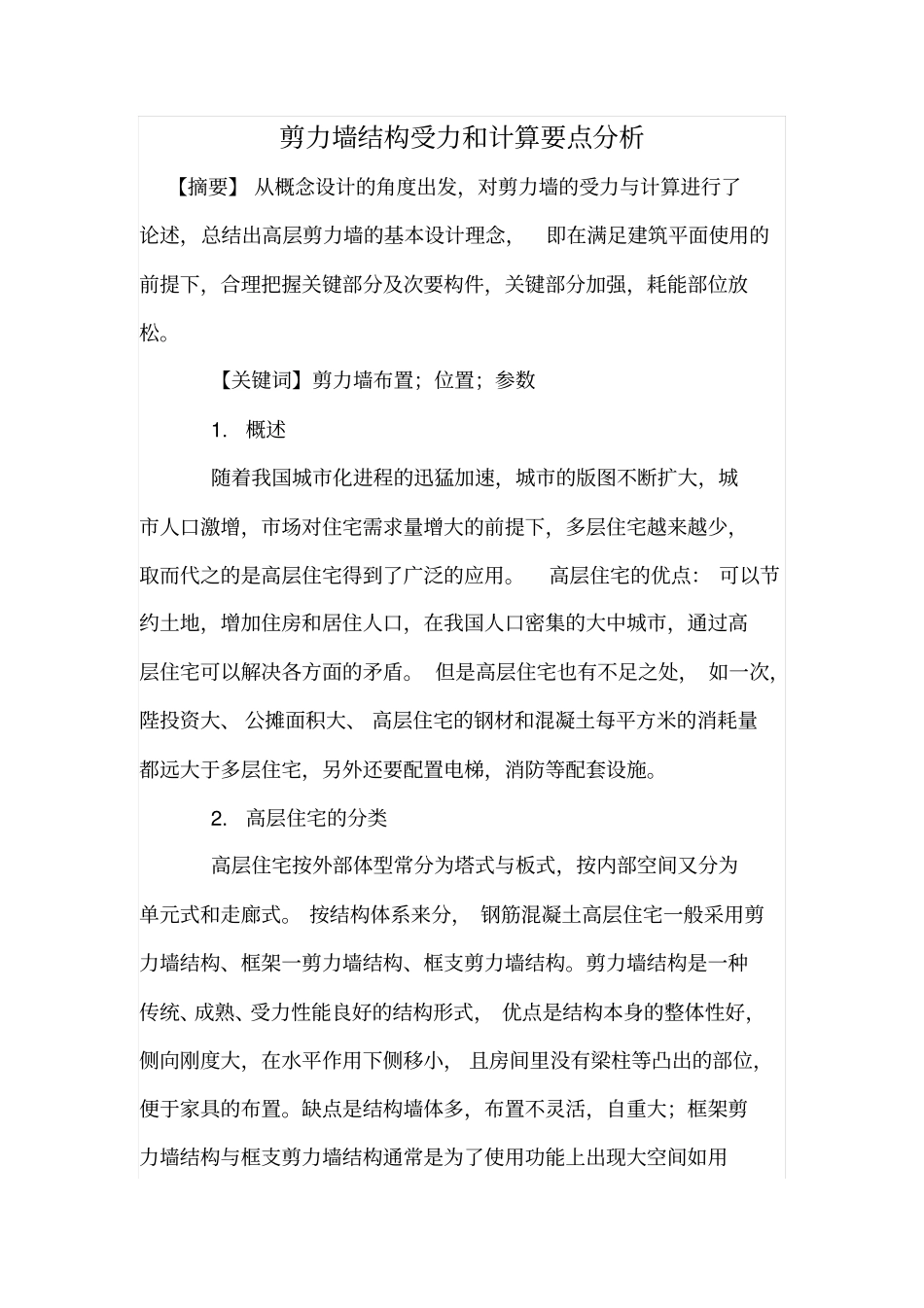

剪力墙结构受力和计算要点分析_第1页
1/5

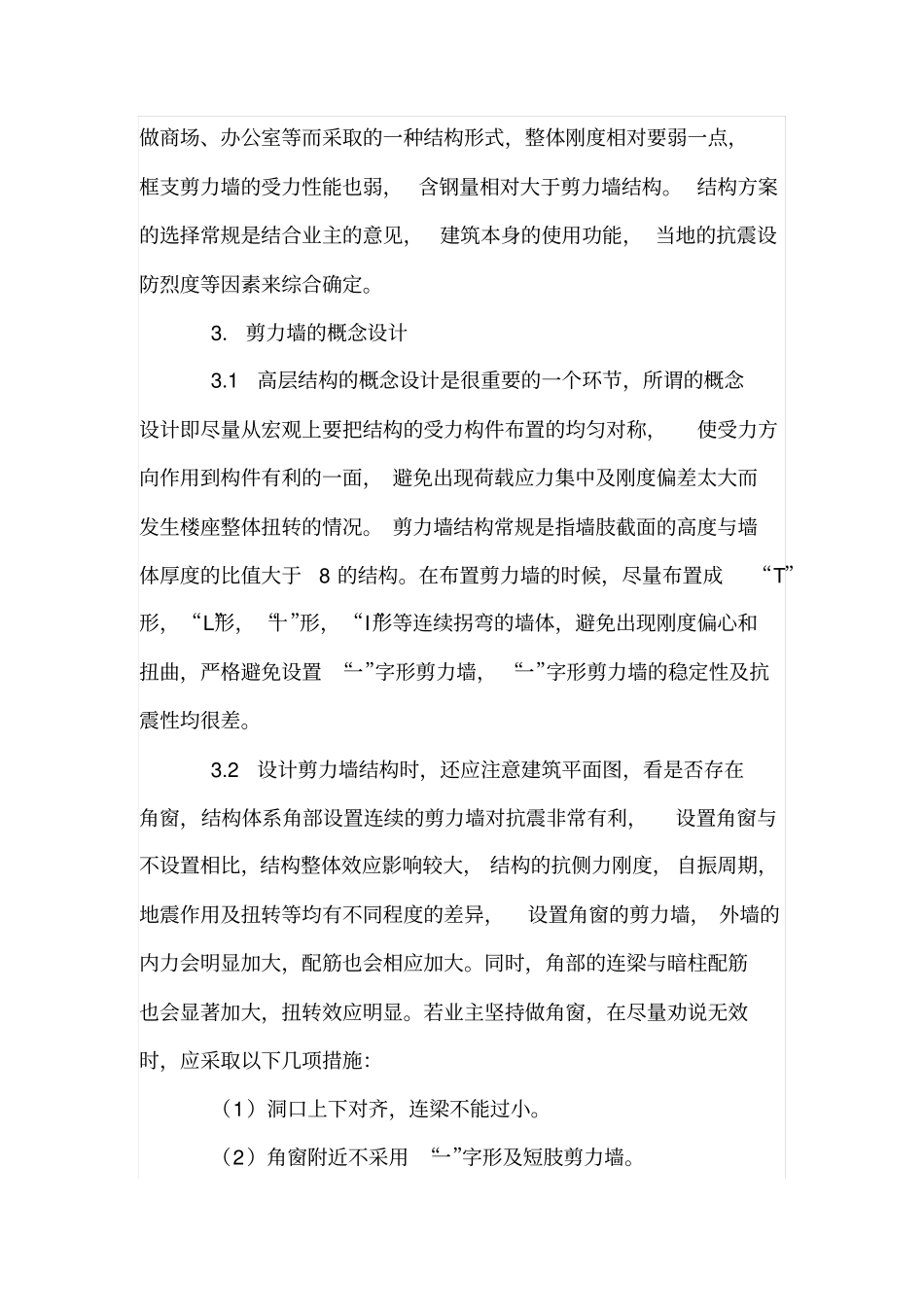

剪力墙结构受力和计算要点分析_第2页
2/5

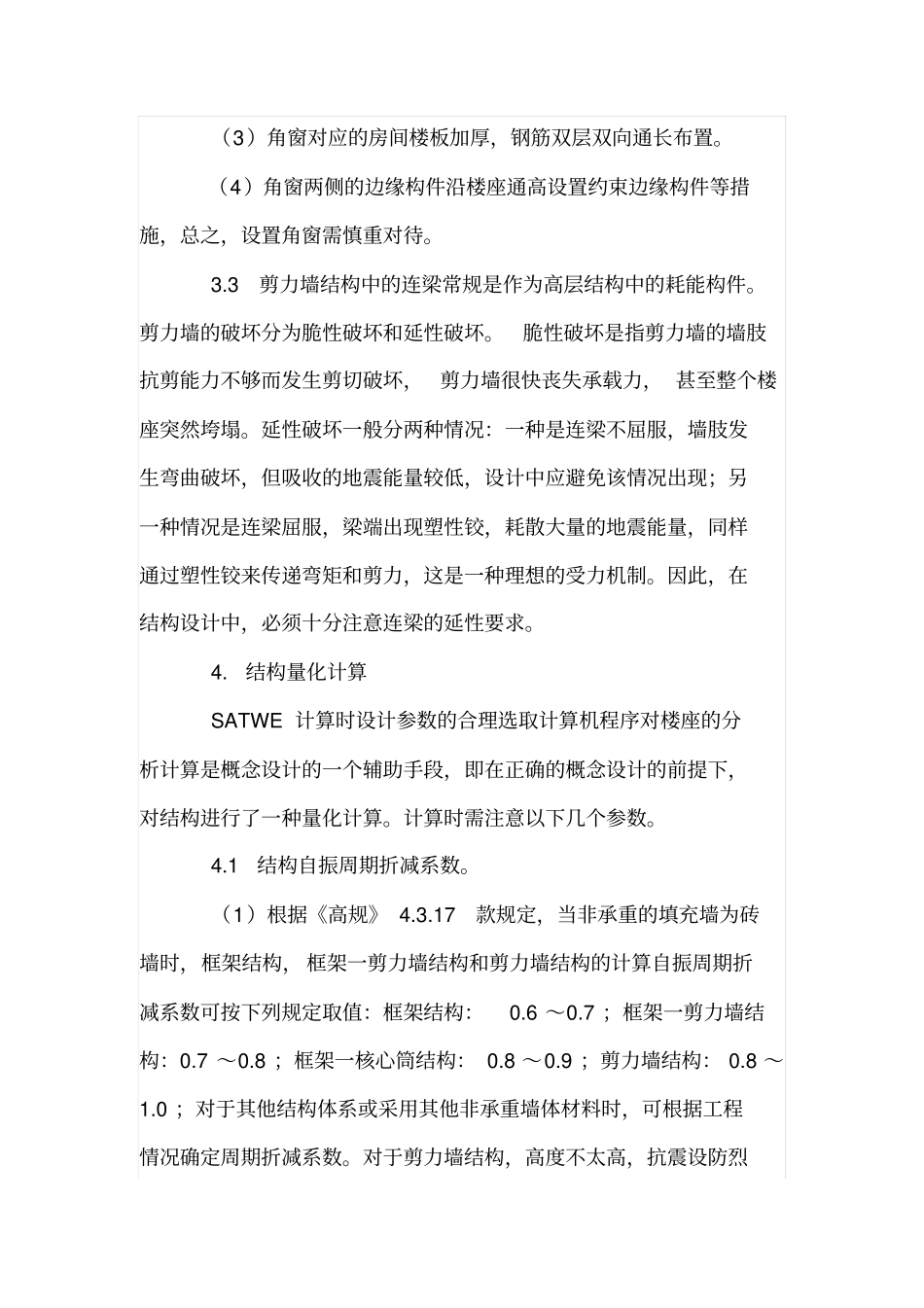

剪力墙结构受力和计算要点分析_第3页
3/5
剪力墙结构受力和计算要点分析【摘要】 从概念设计的角度出发,对剪力墙的受力与计算进行了论述,总结出高层剪力墙的基本设计理念,即在满足建筑平面使用的前提下,合理把握关键部分及次要构件,关键部分加强,耗能部位放松。【关键词】剪力墙布置;位置;参数1. 概述随着我国城市化进程的迅猛加速,城市的版图不断扩大,城市人口激增,市场对住宅需求量增大的前提下,多层住宅越来越少,取而代之的是高层住宅得到了广泛的应用。高层住宅的优点: 可以节约土地,增加住房和居住人口,在我国人口密集的大中城市,通过高层住宅可以解决各方面的矛盾。 但是高层住宅也有不足之处, 如一次,陛投资大、 公摊面积大、 高层住宅的钢材和混凝土每平方米的消耗量都远大于多层住宅,另外还要配置电梯,消防等配套设施。2. 高层住宅的分类高层住宅按外部体型常分为塔式与板式,按内部空间又分为单元式和走廊式。 按结构体系来分, 钢筋混凝土高层住宅一般采用剪力墙结构、框架一剪力墙结构、框支剪力墙结构。剪力墙结构是一种传统、成熟、受力性能良好的结构形式, 优点是结构本身的整体性好,侧向刚度大,在水平作用下侧移小, 且房间里没有梁柱等凸出的部位,便于家具的布置。缺点是结构墙体多,布置不灵活,自重大;框架剪力墙结构与框支剪力墙结构通常是为了使用功能上出现大空间如用做商场、办公室等而采取的一种结构形式,整体刚度相对要弱一点,框支剪力墙的受力性能也弱, 含钢量相对大于剪力墙结构。 结构方案的选择常规是结合业主的意见,建筑本身的使用功能, 当地的抗震设防烈度等因素来综合确定。3. 剪力墙的概念设计3.1 高层结构的概念设计是很重要的一个环节,所谓的概念设计即尽量从宏观上要把结构的受力构件布置的均匀对称,使受力方向作用到构件有利的一面, 避免出现荷载应力集中及刚度偏差太大而发生楼座整体扭转的情况。 剪力墙结构常规是指墙肢截面的高度与墙体厚度的比值大于8 的结构。在布置剪力墙的时候,尽量布置成“T”形,“L”形,“十”形,“I ”形等连续拐弯的墙体,避免出现刚度偏心和扭曲,严格避免设置 “一”字形剪力墙, “一”字形剪力墙的稳定性及抗震性均很差。3.2 设计剪力墙结构时,还应注意建筑平面图,看是否存在角窗,结构体系角部设置连续的剪力墙对抗震非常有利,设置角窗与不设置相比,结构整体效应影响较大, 结构的抗侧力刚度, 自振周期,地震作用及扭转等均有不同程度的差异...
