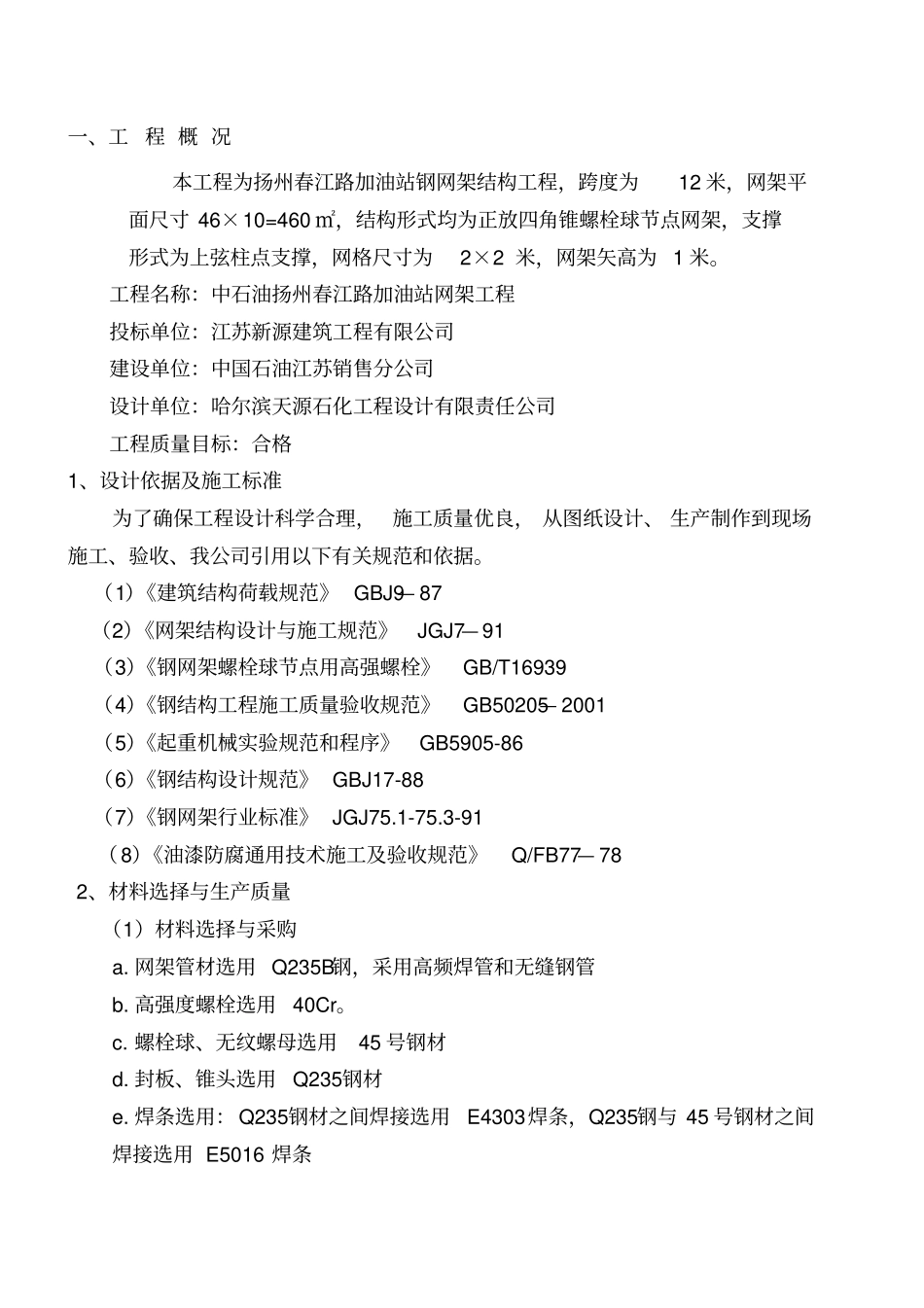

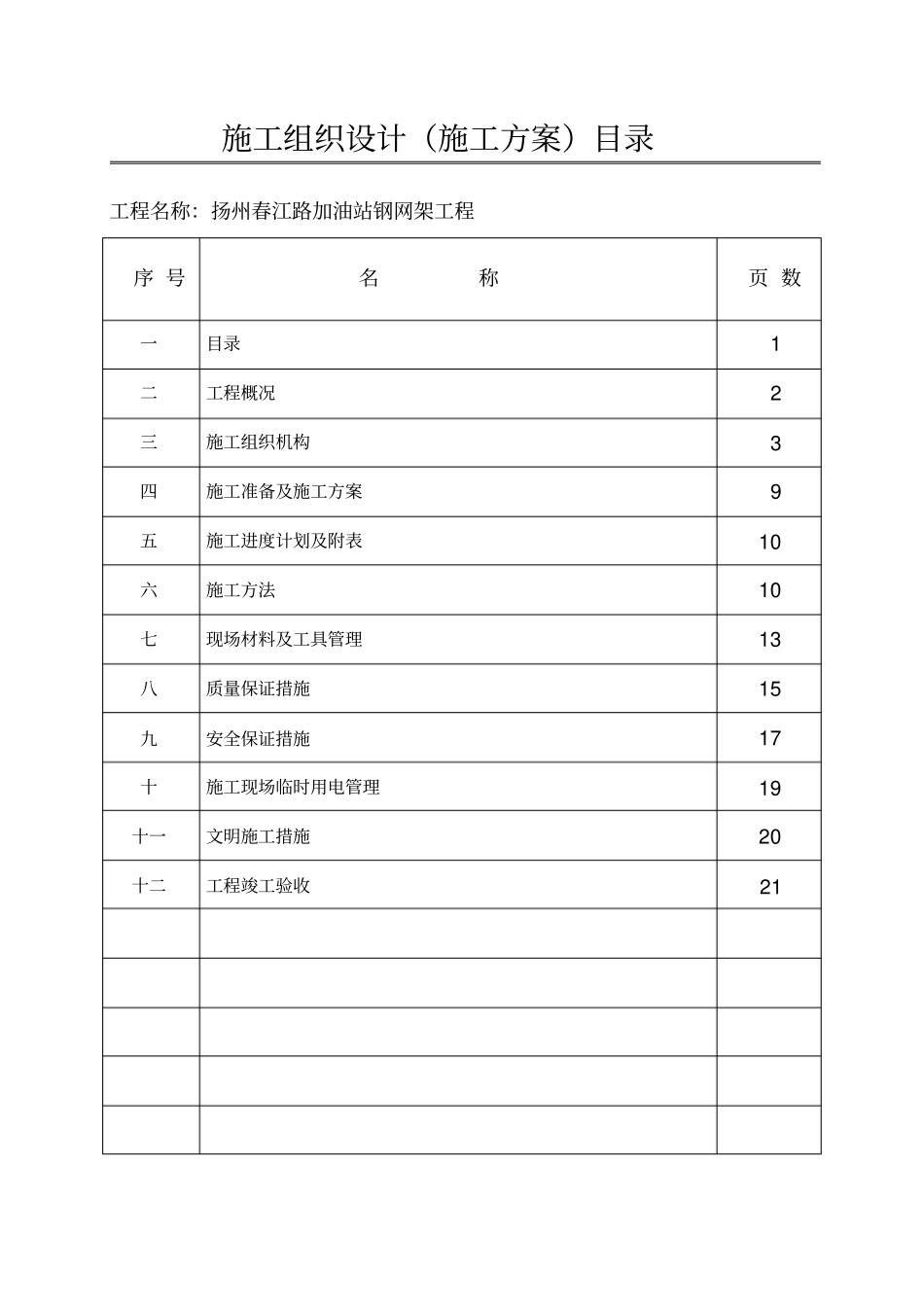

施工组织设计（施工方案）目录工程名称：扬州春江路加油站钢网架工程序 号名称页 数一目录1 二工程概况2 三施工组织机构3 四施工准备及施工方案9 五施工进度计划及附表10 六施工方法10 七现场材料及工具管理13 八质量保证措施15 九安全保证措施17 十施工现场临时用电管理19 十一文明施工措施20 十二工程竣工验收21 一、工程 概 况本工程为扬州春江路加油站钢网架结构工程，跨度为12 米，网架平面尺寸 46×10=460 ㎡，结构形式均为正放四角锥螺栓球节点网架，支撑形式为上弦柱点支撑，网格尺寸为2×2 米，网架矢高为 1 米。工程名称：中石油扬州春江路加油站网架工程投标单位：江苏新源建筑工程有限公司建设单位：中国石油江苏销售分公司设计单位：哈尔滨天源石化工程设计有限责任公司工程质量目标：合格1、设计依据及施工标准为了确保工程设计科学合理，施工质量优良， 从图纸设计、 生产制作到现场施工、验收、我公司引用以下有关规范和依据。（1）《建筑结构荷载规范》 GBJ9— 87 （2）《网架结构设计与施工规范》JGJ7— 91 （3）《钢网架螺栓球节点用高强螺栓》GB/T16939 （4）《钢结构工程施工质量验收规范》GB50205— 2001 （5）《起重机械实验规范和程序》GB5905-86 （6）《钢结构设计规范》 GBJ17-88 （7）《钢网架行业标准》 JGJ75.1-75.3-91 （8）《油漆防腐通用技术施工及验收规范》Q/FB77— 78 2、材料选择与生产质量（1）材料选择与采购a. 网架管材选用 Q235B钢，采用高频焊管和无缝钢管b. 高强度螺栓选用40Cr。c. 螺栓球、无纹螺母选用45 号钢材d. 封板、锥头选用Q235钢材e. 焊条选用：Q235钢材之间焊接选用E4303焊条，Q235钢与 45 号钢材之间焊接选用 E5016 焊条(2) 生产加工说明材料采购要严格按照设计要求，选择信誉好质量可靠的厂家产品，所购材料必需有质保书， 钢材进厂后要及时做理化试验和力学抗拉试验，其性能应达到国家标准， 否则不准加工生产， 材料保管不得淋雨以防锈蚀，构件出厂要经过严格检测，并附有出厂合格证、生产记录和检验报告。(3) 网架加工质量要求：网架生产制作应按照《网架结构设计与施工规程》JGJ7— 91、《网架结构工程质量检验评定标准》JGJ78— 91 的规定进行。网架结构应在专用胎具上制作，经保证杆件节点的精度和互换性。a. 管材下料允许偏差± 1.00mm，端面对管轴线的垂直度偏差≤0.005r, 管口曲线偏差≤ 1.00mm。b. 螺栓球加工的...
