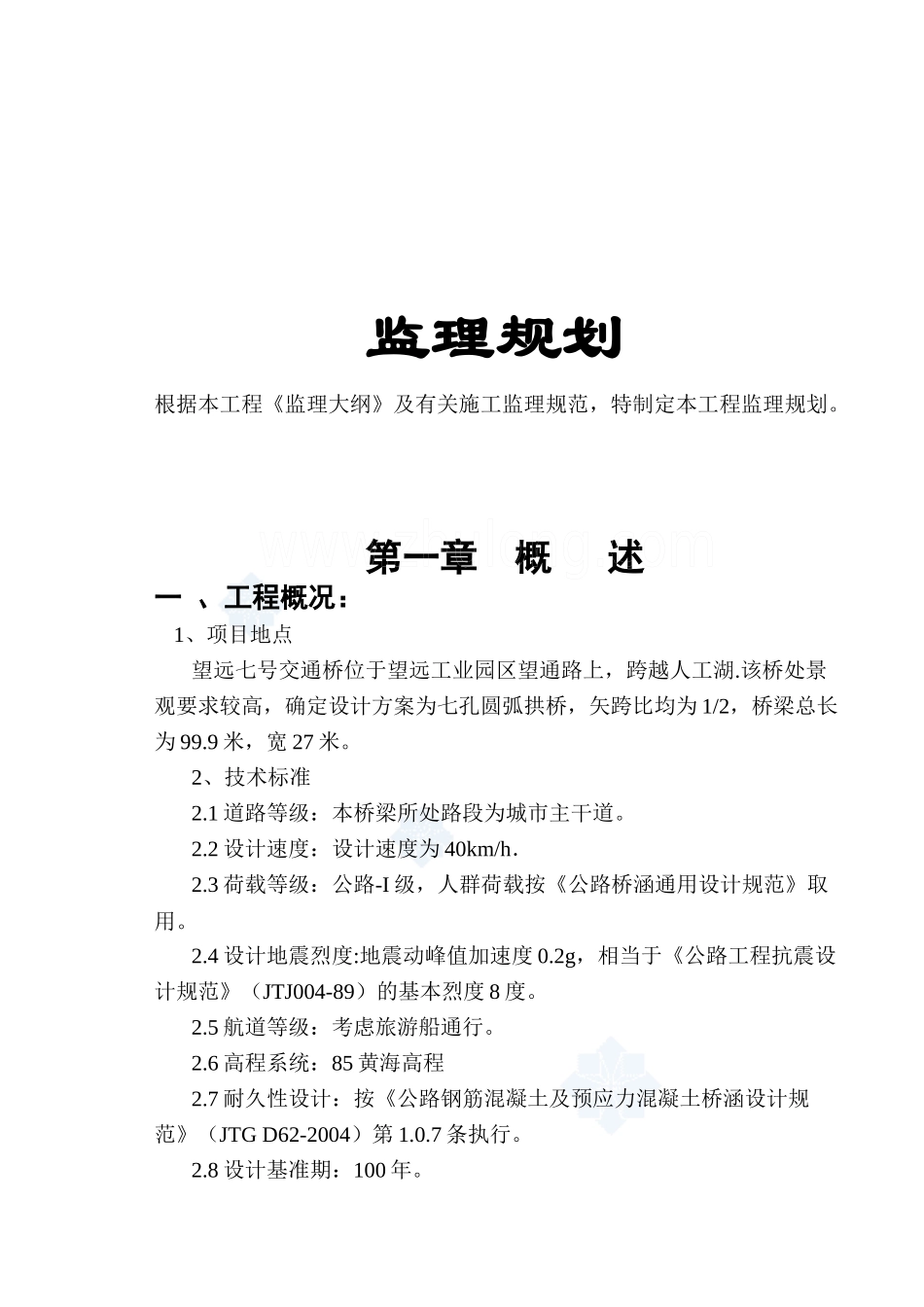

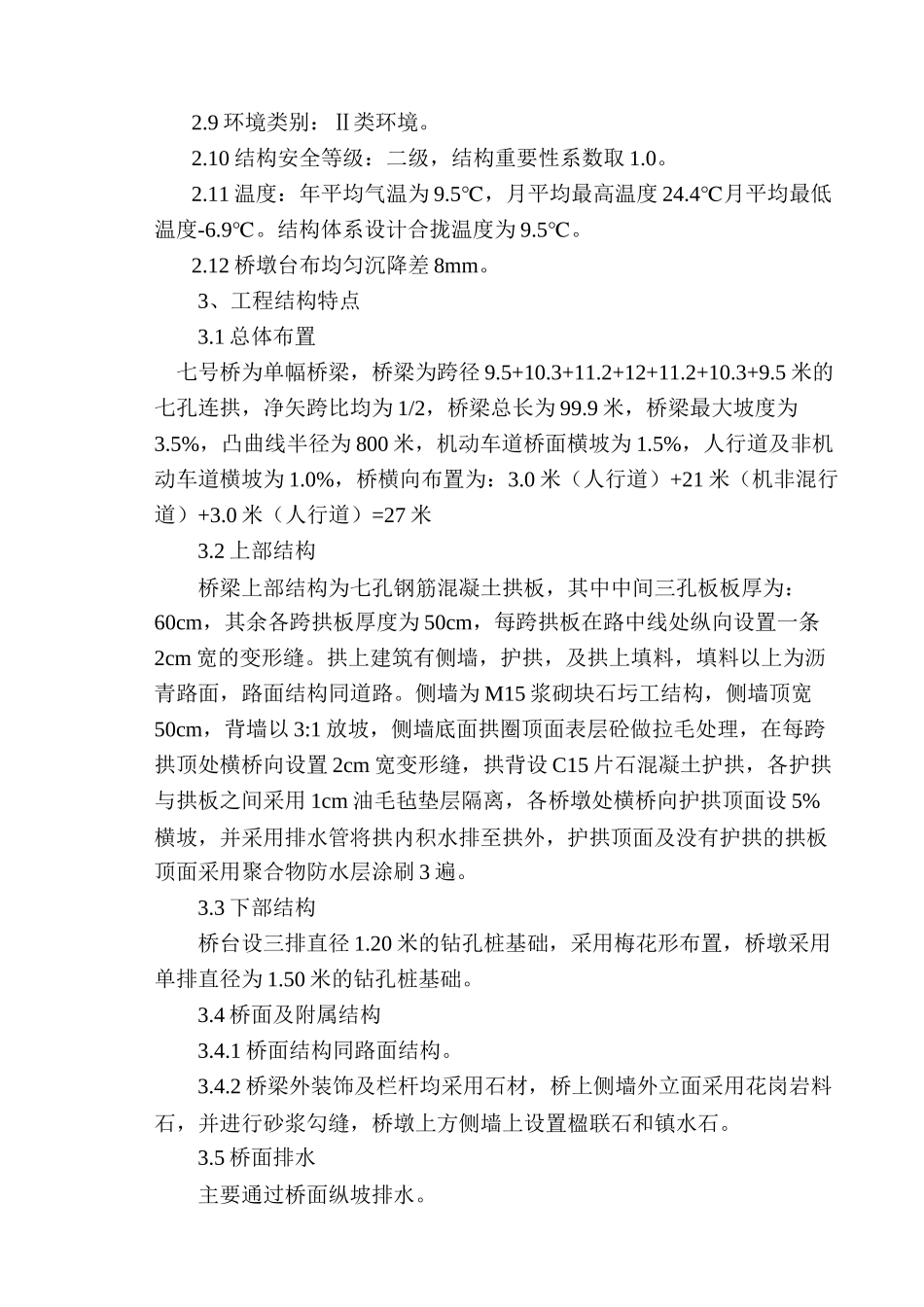

监理规划根据本工程《监理大纲》及有关施工监理规范，特制定本工程监理规划。 第一章 概 述一 、工程概况： 1、项目地点望远七号交通桥位于望远工业园区望通路上，跨越人工湖.该桥处景观要求较高，确定设计方案为七孔圆弧拱桥，矢跨比均为 1/2，桥梁总长为 99.9 米，宽 27 米。2、技术标准2.1 道路等级：本桥梁所处路段为城市主干道。2.2 设计速度：设计速度为 40km/h．2.3 荷载等级：公路-I 级，人群荷载按《公路桥涵通用设计规范》取用。2.4 设计地震烈度:地震动峰值加速度 0.2g，相当于《公路工程抗震设计规范》（JTJ004-89）的基本烈度 8 度。2.5 航道等级：考虑旅游船通行。2.6 高程系统：85 黄海高程2.7 耐久性设计：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）第 1.0.7 条执行。2.8 设计基准期：100 年。2.9 环境类别：Ⅱ类环境。2.10 结构安全等级：二级，结构重要性系数取 1.0。2.11 温度：年平均气温为 9.5℃，月平均最高温度 24.4℃月平均最低温度-6.9℃。结构体系设计合拢温度为 9.5℃。2.12 桥墩台布均匀沉降差 8mm。3、工程结构特点3.1 总体布置七号桥为单幅桥梁，桥梁为跨径 9.5+10.3+11.2+12+11.2+10.3+9.5 米的七孔连拱，净矢跨比均为 1/2，桥梁总长为 99.9 米，桥梁最大坡度为3.5%，凸曲线半径为 800 米，机动车道桥面横坡为 1.5%，人行道及非机动车道横坡为 1.0%，桥横向布置为：3.0 米（人行道）+21 米（机非混行道）+3.0 米（人行道）=27 米3.2 上部结构桥梁上部结构为七孔钢筋混凝土拱板，其中中间三孔板板厚为：60cm，其余各跨拱板厚度为 50cm，每跨拱板在路中线处纵向设置一条2cm 宽的变形缝。拱上建筑有侧墙，护拱，及拱上填料，填料以上为沥青路面，路面结构同道路。侧墙为 M15 浆砌块石圬工结构，侧墙顶宽50cm，背墙以 3:1 放坡，侧墙底面拱圈顶面表层砼做拉毛处理，在每跨拱顶处横桥向设置 2cm 宽变形缝，拱背设 C15 片石混凝土护拱，各护拱与拱板之间采用 1cm 油毛毡垫层隔离，各桥墩处横桥向护拱顶面设 5%横坡，并采用排水管将拱内积水排至拱外，护拱顶面及没有护拱的拱板顶面采用聚合物防水层涂刷 3 遍。3.3 下部结构桥台设三排直径 1.20 米的钻孔桩基础，采用梅花形布置，桥墩采用单排直径为 1.50 米的钻孔桩基础。3.4 桥面及附属结构3.4.1 桥面结构同路面结构。3.4.2 桥梁外装饰及栏杆均采用石材，桥上侧墙外...
