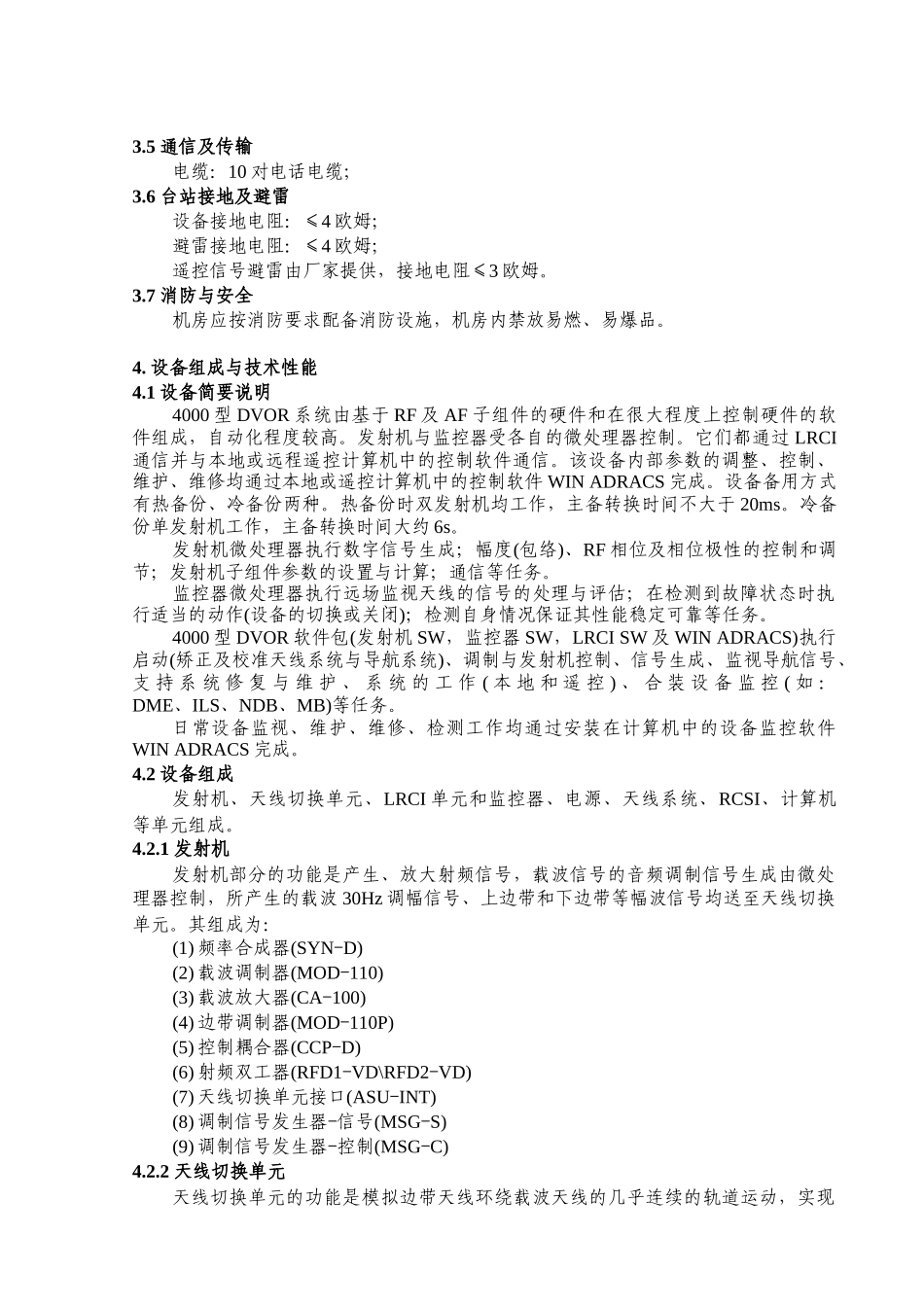

4000 型多普勒全向信标1. 适用范围本附件适用于中国民用航空使用的 ALCATEL 公司生产的 4000 型多普勒全向信标(DVOR)的运行和维护。2. 引用标准和依据本附件的技术要求、性能指标、名词术语引用了如下标准和资料：国际民用航空公约 附件十；GB6364-86 航空无线电导航台站电磁环境要求；MH/T4003-1996 航空无线电导航台和空中交通管制雷达站设置场地规范；MH/T4006.2-1998 航空无线电导航设备第 2 部分：甚高频全向信标(VOR)技术要求；ALCATEL 4000 型多普勒全向信标技术手册。3. 设备运行保证条件为保证 4000 型多普勒全向信标设备的正常运行，达到下述第 4 章所规定的技术性能指标，除要求严格执行下述第 5 章“设备测试与调试程序”和第 6 章“设备运行定期维护”外，还要求以下条件予以保证。3.1 对维护人员的要求本设备的维护人员必须经过专业培训，取得相应证书，达到上岗要求。3.2 测试仪表仪 表参 数便携式计算机P133 WINDOWS95 以上假负载频率范围 108 ~ 118MHz，功率 250W、50W，50Ω，功率表(鸟牌 4391)频率范围 108 ~ 118MHz，功率 250W、50W、5W频率计数器(HP5248)频率范围 0 ~ 150MHz双踪示波器带宽 0 ~ 60MHz矢量电压表定向耦合器(HP778D)RF 信号取样数字电压表3.3 环境条件温度：-50℃~＋70℃(室外)，-10℃~＋50℃(室内)；相对湿度：100%(室外)，90%(室内)；为使设备处于稳定的工作状态，室内温度应尽可能控制在 15℃ ~ 25℃之间。3.4 主、备用电源主用电源：交流 220 伏，+10%、-15%，频率 50Hz；备用电源：直流 48V，满足连续工作时间不小于 4 小时。3.5 通信及传输电缆：10 对电话电缆；3.6 台站接地及避雷设备接地电阻：≤4 欧姆；避雷接地电阻：≤4 欧姆；遥控信号避雷由厂家提供，接地电阻≤3 欧姆。3.7 消防与安全机房应按消防要求配备消防设施，机房内禁放易燃、易爆品。4. 设备组成与技术性能4.1 设备简要说明4000 型 DVOR 系统由基于 RF 及 AF 子组件的硬件和在很大程度上控制硬件的软件组成，自动化程度较高。发射机与监控器受各自的微处理器控制。它们都通过 LRCI通信并与本地或远程遥控计算机中的控制软件通信。该设备内部参数的调整、控制、维护、维修均通过本地或遥控计算机中的控制软件 WIN ADRACS 完成。设备备用方式有热备份、冷备份两种。热备份时双发射机均工作，主备转换时间不大于 20ms。冷备份单发射机工作，主备转换时间大...
