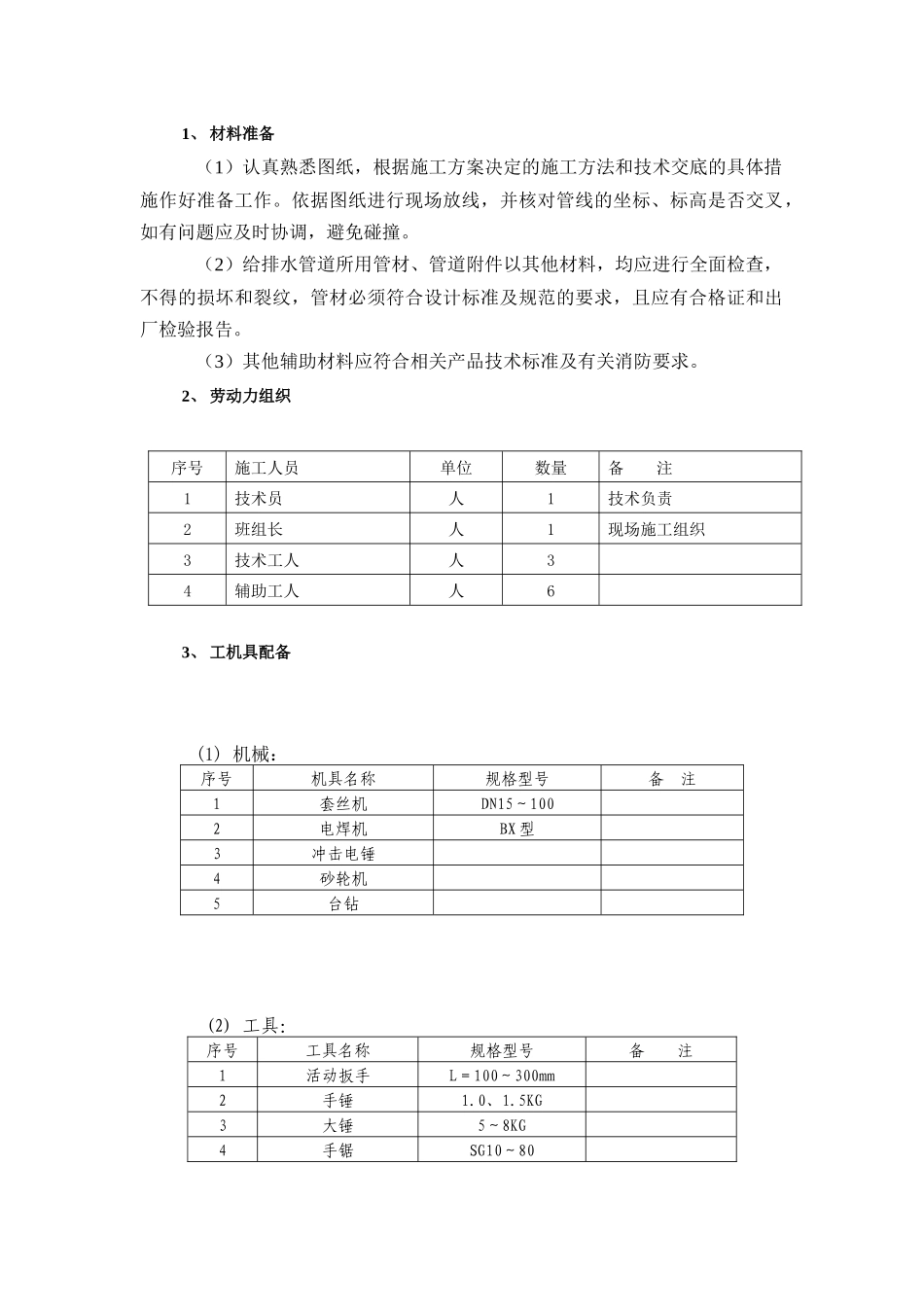

重庆市轨道交通三号线南延伸段给排水及消防系统工程给水系统作业指导书编制：审核：批准：重庆单轨公司轨道交通三号线南延伸段设备采购及安装工程项目部第二项目部2012 年 3 月一、施工准备1、 材料准备（1）认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施作好准备工作。依据图纸进行现场放线，并核对管线的坐标、标高是否交叉，如有问题应及时协调，避免碰撞。（2）给排水管道所用管材、管道附件以其他材料，均应进行全面检查，不得的损坏和裂纹，管材必须符合设计标准及规范的要求，且应有合格证和出厂检验报告。 （3）其他辅助材料应符合相关产品技术标准及有关消防要求。2、 劳动力组织序号施工人员单位数量备 注1技术员人1技术负责2班组长人1现场施工组织3技术工人人34辅助工人人63、 工机具配备 (1) 机械：序号机具名称规格型号备 注1套丝机DN15～1002电焊机BX 型3冲击电锤4砂轮机5台钻 (2) 工具：序号工具名称规格型号备 注1活动扳手L＝100～300mm2手锤1.0、1.5KG3大锤5～8KG4手锯SG10～80安装准备预制加工、支架热镀锌支吊架安装各区立管安装各区干管安装 各区支管安装管道试压、冲洗系统调试验收5捻凿1、2、3 号6台虎钳L＝100～150mm7管钳L＝150～600mm8錾子(3) 量具：序号量具名称规格型号备 注1水准仪2水平靠尺L＝1～2m3吊线靠尺L＝1～2m4钢卷尺3、5、30、50m5钢角尺6水平尺L＝200～300mm7游标卡尺二、工序流程图三、操作要点1、管道预制结合施工图纸及现场实际走向，要加大管道的预制量。预制装好的管道应按比例进行抽查试压。管道切割后及时清除管端口的铁屑、铁皮，严禁有缩径现象存在。2、管线定位采用测量仪器，借助于土建提供的坐标点按图纸的要求给出管线走向，并按设计及规范要求，确定管线位置。3、支、吊架制作安装(1)支吊装制作要求管道支、吊、托架制作应按照图样要求进行施工，代用材料应取得设计者同意。管道支、吊、托架的间距及形式应满足施工图及相关规范的要求。管道支吊架、支座及零件的焊接应遵守结构件焊接工艺，焊缝高度不应小于焊件最小厚度，不得有漏焊、结渣或焊缝裂纹等缺陷。(2)支吊架安装支、吊架安装形式，参照现行《给水排水标准图集》，并根据施工图和现场实际情况选用，支、吊架安装应符合下列规定：固定支架承受着管道内压力的反力及补偿器弹性力的反力，因此，固定支架必须严格地安装在设计规定位置，并使管子牢固地固定在支架上。在进行管道与支架焊接时，管子...
