某医疗保健基地工程机电预留预埋电气施工方案VIP专享VIP免费

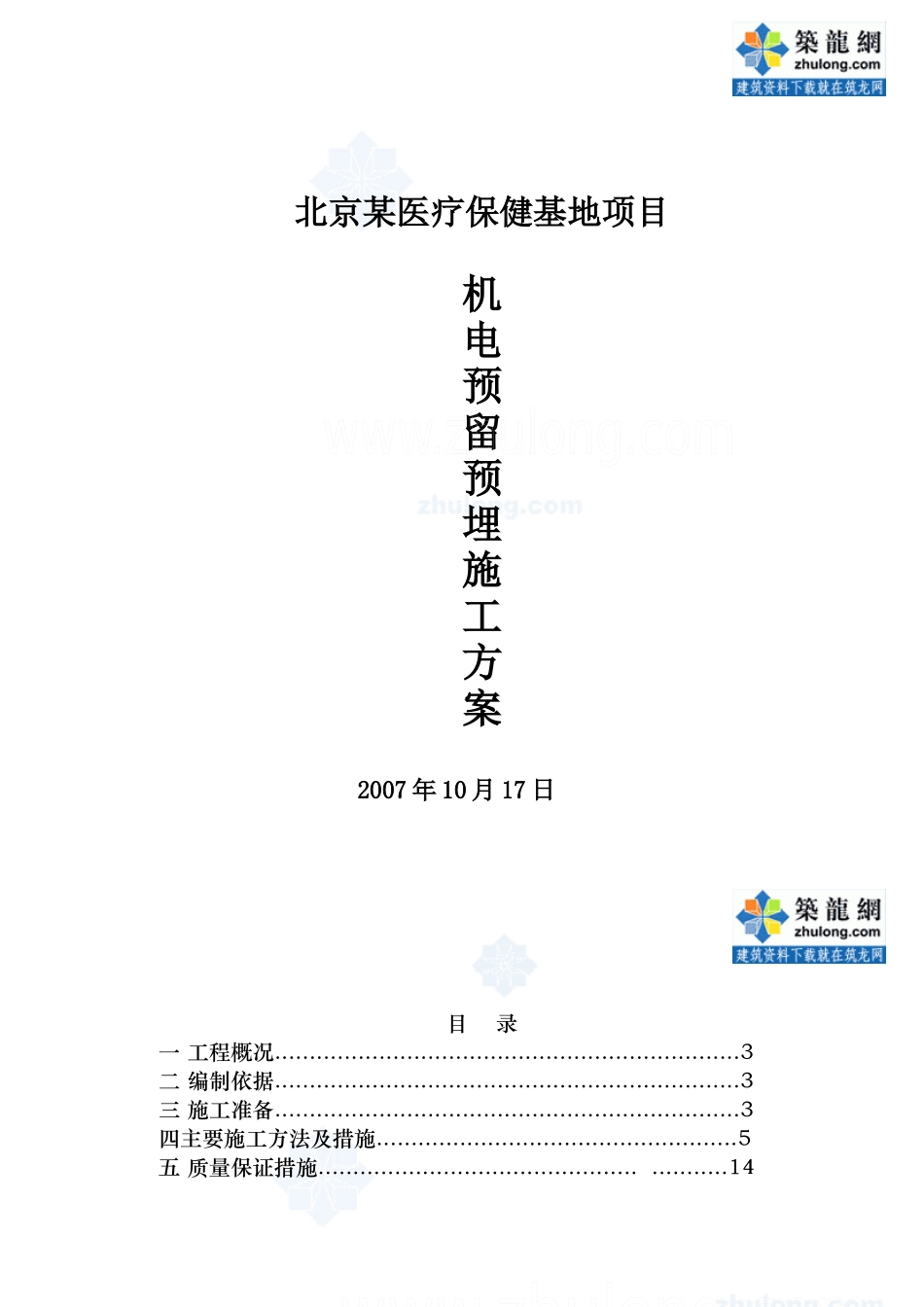

北京某医疗保健基地项目机电预留预埋施工方案 2007 年 10 月 17 日目 录一 工程概况...................................................................3二 编制依据...................................................................3三 施工准备...................................................................3四主要施工方法及措施....................................................5五 质量保证措施.............................................. ...........14第一章 工程概况1.1 工程介绍本工程建筑物最高点高度 49.85 米，建筑等级为一级的门诊病房楼。门诊楼采用钢筋钢筋混凝土结构，现浇混凝土楼板，板厚 180cm；病房楼结构形式为钢框架支撑结构，现浇混凝土楼板，板厚 130cm。1.3 施工材料：主要为镀锌扁钢、镀锌圆钢、镀锌钢管、柔性防水套管、一般防水套管、一般钢套管、直埋铸铁管、预埋风管法兰。1.4 质量目标：合格,根据合同要求，本工程质量目标为结构“长城杯”,“建筑长城杯”并确保“鲁班奖”。1.5 预留预埋工作量统计序号名称型号规格单位数量备注1热镀锌圆钢φ12米6002热镀锌扁钢40*4米6003镀锌钢管DN15米80004镀锌钢管DN20米65005镀锌钢管DN25米3000第二章 编制依据 本施工方案的编制依据主要有：相关的强电施工图、规范、规程，标准、图集等，见下表。序号类别规范、规程名称编 号1国家建筑电气安装工程施工质量验收规范GB50303—20022国家建筑给水排水及采暖工程施工质量验收规范GB50303—20023地方建筑长城杯工程质量评审标准 DBJ/T01-70-20034地方建筑安装分项工程施工工艺规程DBJ/T01-26-20035地方建筑工程资料管理规程DBJ01-51-20036地方华北地区建筑电气通用图集 92DQ7图纸会审纪录第三章 施工准备3.1 现场情况土建钢筋绑扎完毕，具备预埋焊接条件。3.2 技术准备情况3.2.1 熟悉图纸: 专业技术员在看图的过程中要对照图纸会审记录，必须十分熟悉图纸及会审记要，搞清楚本专业各系统功能是否健全，平面图是否全面、可行。结合相关专业要求，看有无交叉碰撞，对照结构图、建筑图看有无预留、预埋遗漏，核对位置是否准确。3.2.2 各专业汇总、审验会签：技术负责人对各专业进行汇总，看各专业之间是否存在问题，与土建技术员结合结构图、建筑图一起核对有无误差。3.2.3 对施工人员以书面形式进行任务交底、技术交底、安全交底,特别要组织参与施工的管理人员、施工班...
