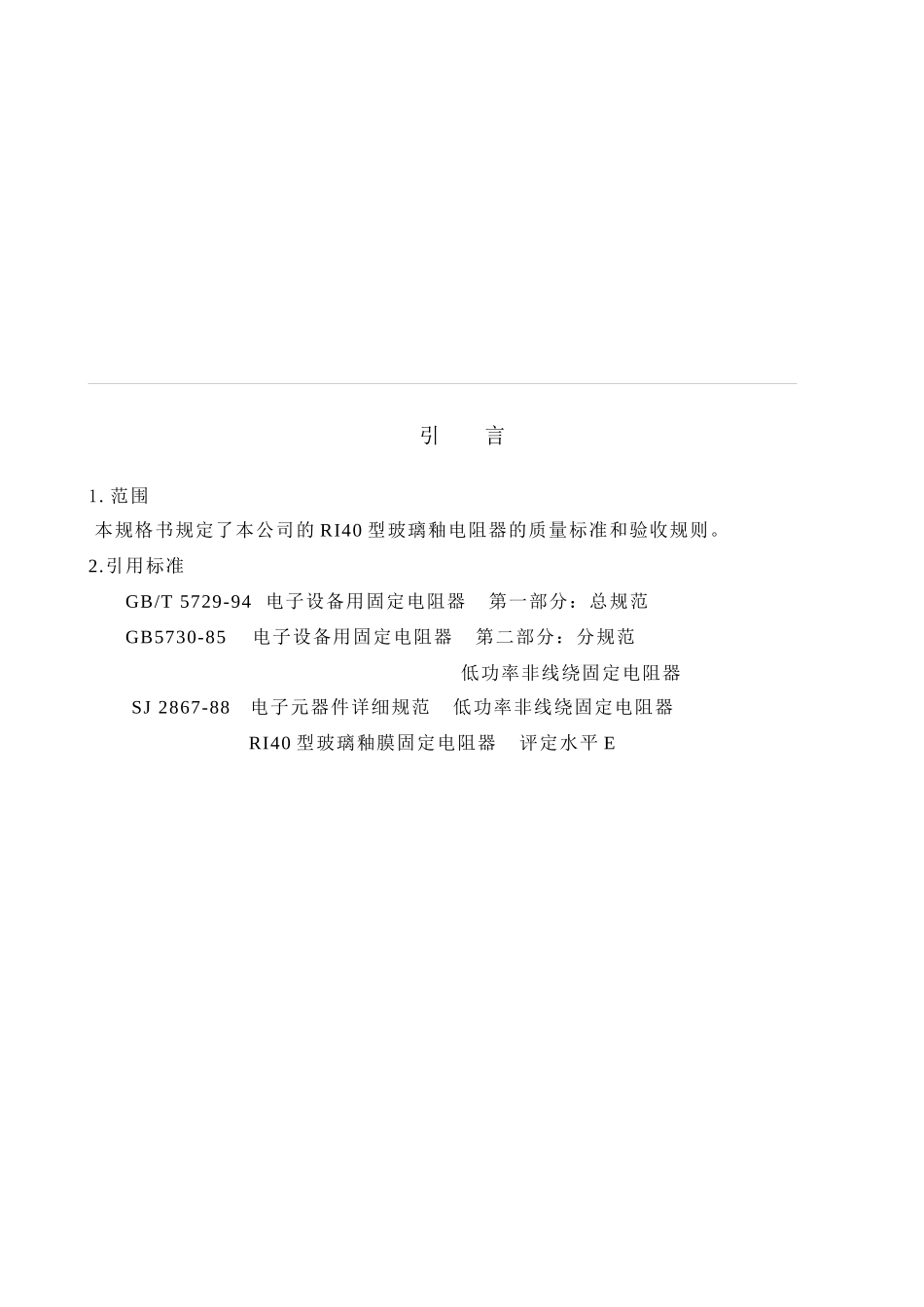

SPECIFICATION规 格 书Client（客户）：Description（名称）：金属玻璃釉电阻器Model（型号）：RI40Country Of Origin（产地）：中国、深圳Date (日期)：2009 年 12 月 23 日Material NO（料号）：客户确认姓 名职 位确认日期引 言1.范围 本规格书规定了本公司的 RI40 型玻璃釉电阻器的质量标准和验收规则。2.引用标准GB/T 5729-94 电子设备用固定电阻器 第一部分：总规范GB5730-85 电子设备用固定电阻器 第二部分：分规范 低功率非线绕固定电阻器SJ 2867-88 电子元器件详细规范 低功率非线绕固定电阻器 RI40 型玻璃釉膜固定电阻器 评定水平 E1. 标志说明：1.1 本电阻器采用色标法，色标的基本色码如下表： 1.2 本电阻器标准品采用四带色标法表 一如图示 ： 图 一颜色数字一数字二倍率允许偏差偏差代码黑00100棕11101±1%F红22102±2%G橙33103黄44104绿55105±0.5%D蓝66106紫77107灰88108白99109金10-1±5%J银10-2±10%K无色±20%M2. 特性参数 表 二3.额定值 表 三型号额定功耗阻值范围阻值偏差最高使用电压最高过负荷电压耐电压RI400.25W1Ω~1000MΩ±1%(F)±5%(J)±5%(G)500V700V5000.5W1000V1500V6001W1500V2500V8002W2000V3000V10003W2500V4000V5W3000V5000V10W～50W～～ 项目号特 性参 数试 验 条 件7.4耐电压应无击穿或飞弧现象包箔法,施加电压见表三,1min7.5过载△R≤±（1%R+0.05Ω）2.5 倍额定电压(≤最高过负荷电压)，5S 7.6可焊性沾锡面积不小于 95%260±5℃、2±0.5S8.1引出端强度△R≤±（1%R+0.05Ω）拉力：10N、10±1S弯曲：2×900扭转：2×18008.2耐焊接热△R≤±（1%R+0.05Ω）260±5℃、10±1S8.3温度快速变化△R≤±(1%R+0.05Ω)-55±3℃、30min;155±3℃、30min5 次循环8.4振动△R≤±(1%R+0.05Ω)10Hz～500Hz、0.75mm 或 98m/S2、6h8.5绝缘电阻绝缘阻值≥1GΩ500±50V、1min 8.6断续过负荷△R≤±(5%R+0.1Ω)2.5 倍额定电压 通 1S、断 25S 1000 次8.7电阻温度系数TCR≤±200PPM/℃高于室温 100℃、恒温 30～40min8.8耐久性△R≤±(5%R+0.1Ω)70±2℃、1000h，额定直流电压.8.9气候顺序△R≤±(5%R+0.1Ω)干热：155±2℃ 16h循环湿热(第一个循环)：55℃ 24h寒冷：-55±3℃ 2h低气压：15～35℃ 8.5KPa±2KPa 1h循环湿热(其余循环)：5 个循环 直流负荷：额定电压 1min8.10意外过载纱网圆筒不应燃烧16、25 倍额定功率电压，持续 5±0.5min；或电阻器...
