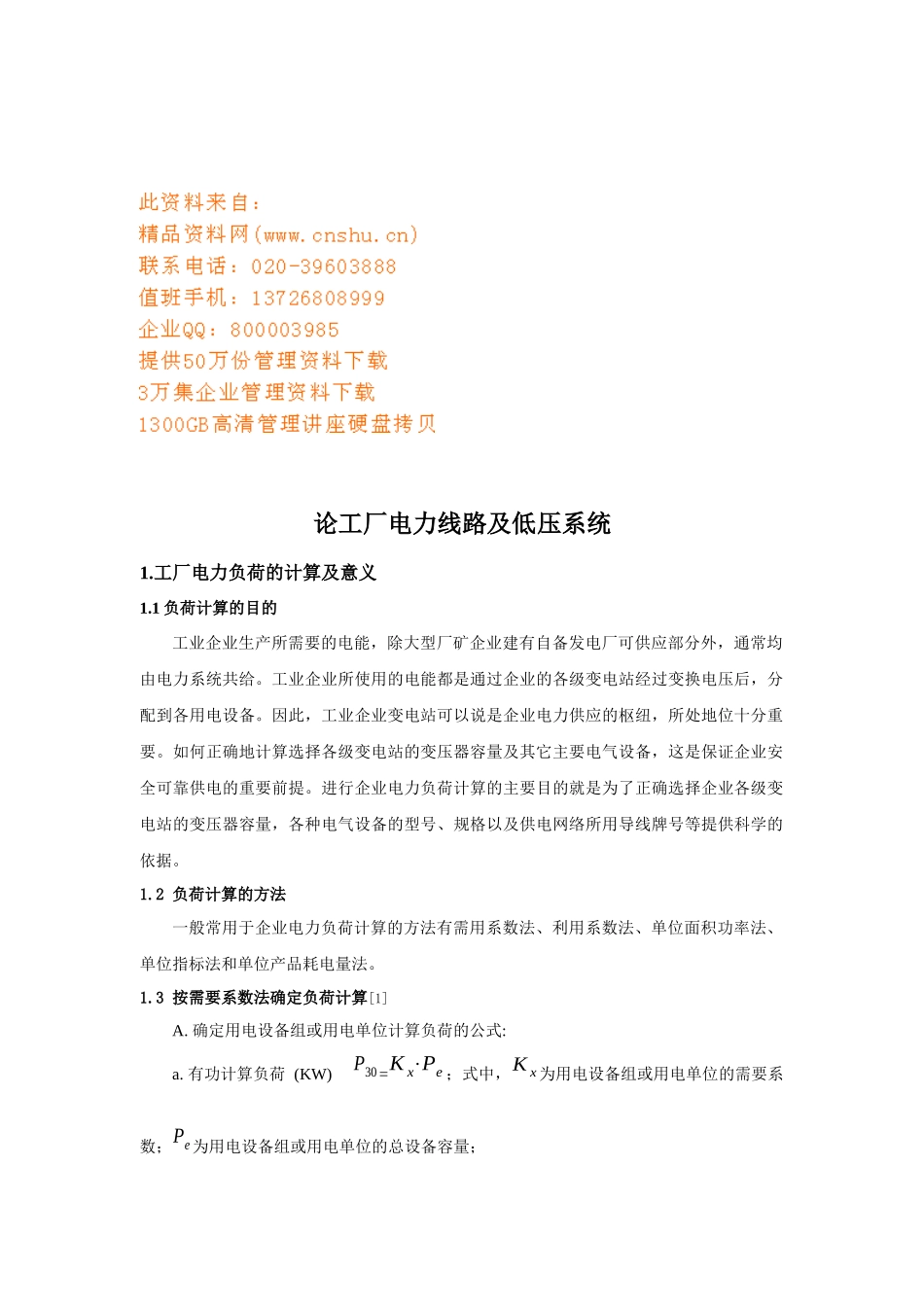

论工厂电力线路及低压系统1.工厂电力负荷的计算及意义1.1 负荷计算的目的工业企业生产所需要的电能，除大型厂矿企业建有自备发电厂可供应部分外，通常均由电力系统共给。工业企业所使用的电能都是通过企业的各级变电站经过变换电压后，分配到各用电设备。因此，工业企业变电站可以说是企业电力供应的枢纽，所处地位十分重要。如何正确地计算选择各级变电站的变压器容量及其它主要电气设备，这是保证企业安全可靠供电的重要前提。进行企业电力负荷计算的主要目的就是为了正确选择企业各级变电站的变压器容量，各种电气设备的型号、规格以及供电网络所用导线牌号等提供科学的依据。1.2 负荷计算的方法一般常用于企业电力负荷计算的方法有需用系数法、利用系数法、单位面积功率法、单位指标法和单位产品耗电量法。1.3 按需要系数法确定负荷计算[1]A. 确定用电设备组或用电单位计算负荷的公式:a. 有功计算负荷 (KW) P30=K x⋅Pe ；式中，K x 为用电设备组或用电单位的需要系数；Pe 为用电设备组或用电单位的总设备容量；b. 无功计算负荷 Kvar Q30=P30⋅tan ϕ式中，tan ϕ 为设备铭牌给定功率因数角用电设备组或用电单位功率因数角的正切值；c. 视在计算负荷(KV·A) S30=P30cos ϕ ；d. 计算电流(A) I 30=S30√3U N 式中U N 为用电设备组或用电单位供电电压额定值(KV)。B. 确定多组用电设备组或多个用电单位总计算负荷的公式:a. 有功计算负荷 (KW) P30=K∑ P∑ P30⋅i 式中，P30⋅i 为各组的计算负荷(KW)；K∑ P为有功负荷同时系数，由设备组计算车间配电干线负荷时可取K∑ P=0.85～0.95，由设备组直接计算变电所低压母线总负荷时可取K∑ P=0.8～0.9；b. 无功计算负荷 Kvar Q30=K∑q∑ Q30⋅i式中，Q30⋅i 为各组无功计算负荷(Kvar)；K∑ q 为无功负荷同时系数,由设备组计算车间配电干线负荷时可取K∑ q =0.9～0.97，由设备组直接计算变电所低压母线总负荷时可取K∑ q =0.85～0.95 ；c. 视在计算负荷(KV·A) S302=P302+Q302；d. 计算电流(A) I 30=S30√3U N 式中U N 为用电设备电压额定值(KV)； e. 无功补偿公式 QC=P30⋅(tan ϕ1−tan ϕ2)补偿前 cos ϕ1=0.85, tan ϕ1=0.62 补偿后cos ϕ2=0.95, tan ϕ2=0.33。1.4 尖峰电流尖峰电流是指持续时间只 1~2s 左右的短时最大负荷电流，它对导线和电器设备有很大的损害作用，一般用来作为选择校验熔断器、自动开关、断路器...
