纱窗滑轮塑料模具设计要点VIP免费

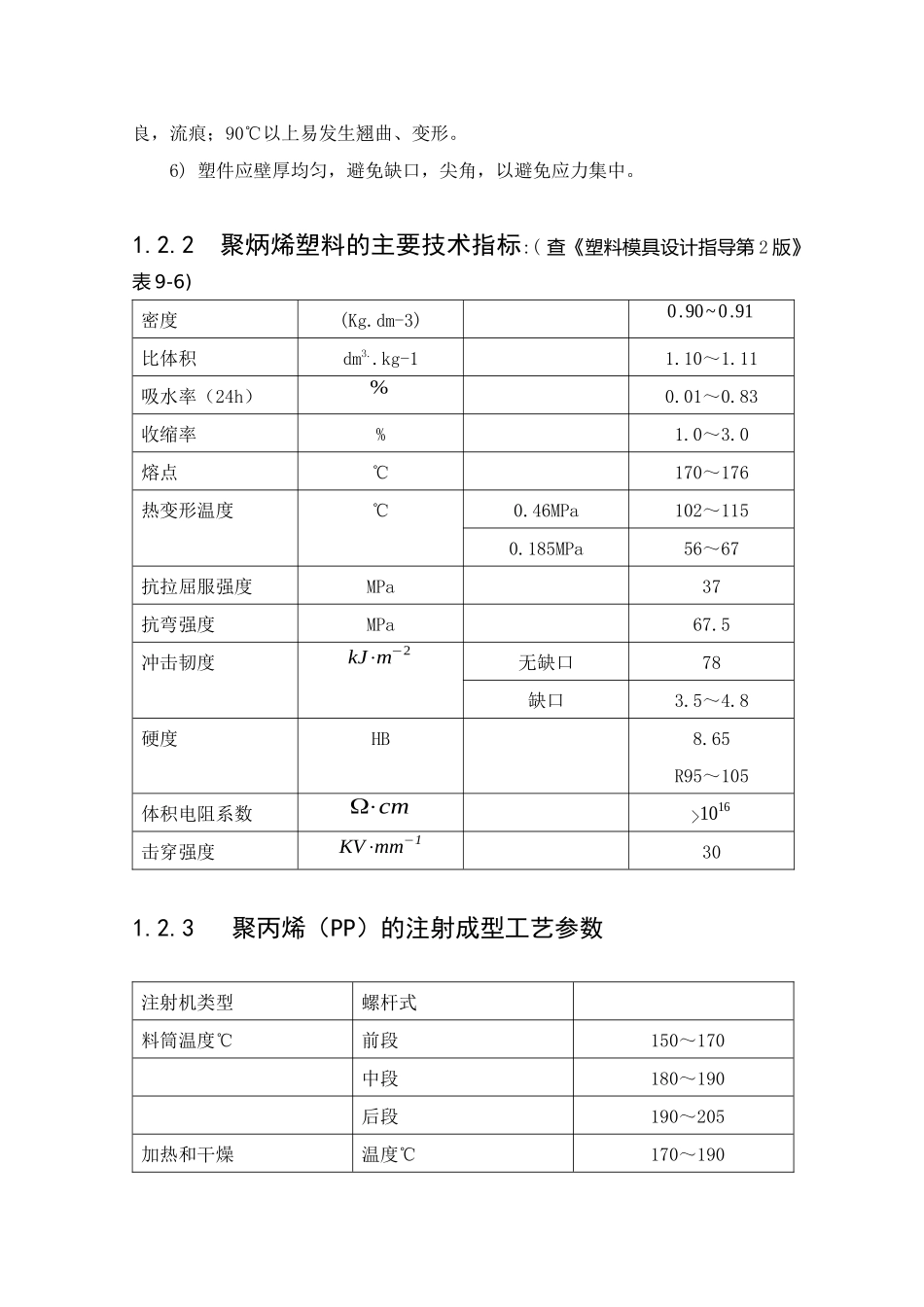

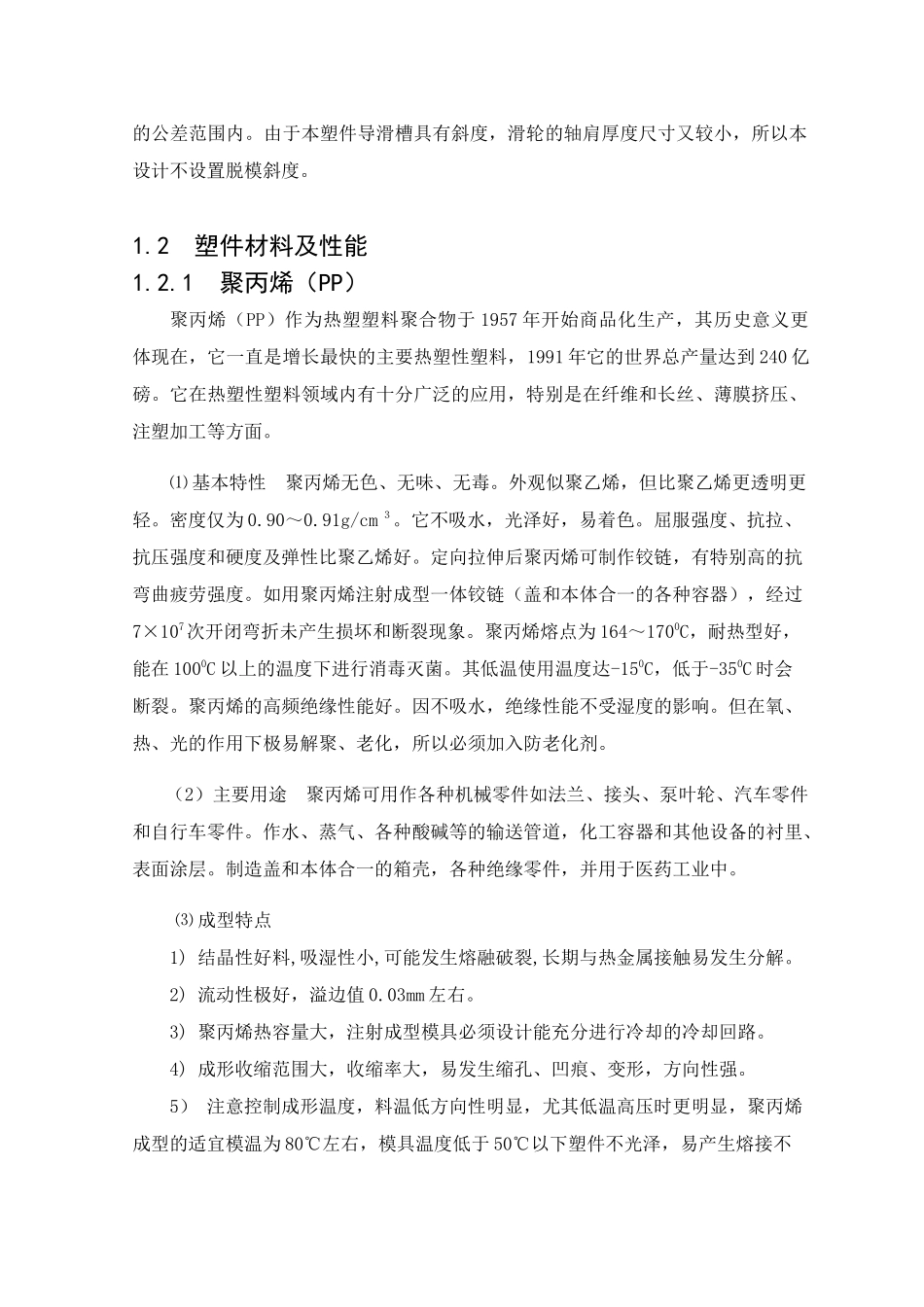

1 塑件分析1.1 塑件工艺性分析在进行模具设计之前，首先对制品图及形状结构分析，其内容主要包括以下几个方面：1.纱窗轮滑轮（见图 1-1），材料为聚丙烯（PP），要求形状规则，滑轮槽面光滑，表面无毛刺，无凹陷，大批量生产，采用注塑成型。 图 1-1 纱窗轮滑轮 2.制品的尺寸精度和表面粗糙度：塑料的尺寸精度主要决定于塑料收缩率的波动和模具制造误差。本塑料制品的尺寸按 MT5 级精度取值。塑件的表面粗糙度主要取决于模具成型部分粗糙度，一般情况下，塑件的表面粗糙度比模具成型部分的粗糙度高 1～2 级。3.制品的脱模斜度：脱模斜度的取向根据塑件的内外形尺寸而定，以塑件内孔型芯小端为准，尺寸符合图纸要求，斜度由扩大方向取得；塑件外形，以型腔大端为准，尺寸符合图纸要求，斜度由缩小方向取得。一般情况，脱模斜度不包括塑件的公差范围内。由于本塑件导滑槽具有斜度，滑轮的轴肩厚度尺寸又较小，所以本设计不设置脱模斜度。1.2 塑件材料及性能1.2.1 聚丙烯（PP）聚丙烯（PP）作为热塑塑料聚合物于 1957 年开始商品化生产，其历史意义更体现在，它一直是增长最快的主要热塑性塑料，1991 年它的世界总产量达到 240 亿磅。它在热塑性塑料领域内有十分广泛的应用，特别是在纤维和长丝、薄膜挤压、注塑加工等方面。 ⑴ 基本特性 聚丙烯无色、无味、无毒。外观似聚乙烯，但比聚乙烯更透明更轻。密度仅为 0.90～0.91g/cm ３。它不吸水，光泽好，易着色。屈服强度、抗拉、抗压强度和硬度及弹性比聚乙烯好。定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度。如用聚丙烯注射成型一体铰链（盖和本体合一的各种容器），经过7×107次开闭弯折未产生损坏和断裂现象。聚丙烯熔点为 164～1700C，耐热型好，能在 1000C 以上的温度下进行消毒灭菌。其低温使用温度达-150C，低于-350C 时会断裂。聚丙烯的高频绝缘性能好。因不吸水，绝缘性能不受湿度的影响。但在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。（2）主要用途 聚丙烯可用作各种机械零件如法兰、接头、泵叶轮、汽车零件和自行车零件。作水、蒸气、各种酸碱等的输送管道，化工容器和其他设备的衬里、表面涂层。制造盖和本体合一的箱壳，各种绝缘零件，并用于医药工业中。⑶ 成型特点 1) 结晶性好料,吸湿性小,可能发生熔融破裂,长期与热金属接触易发生分解。2) 流动性极好，溢边值 0.03mm 左右。3) 聚丙烯热容量大，注射成型模具必须设计...
