设计审查技术研讨会讲座纲要(电气)VIP专享VIP免费

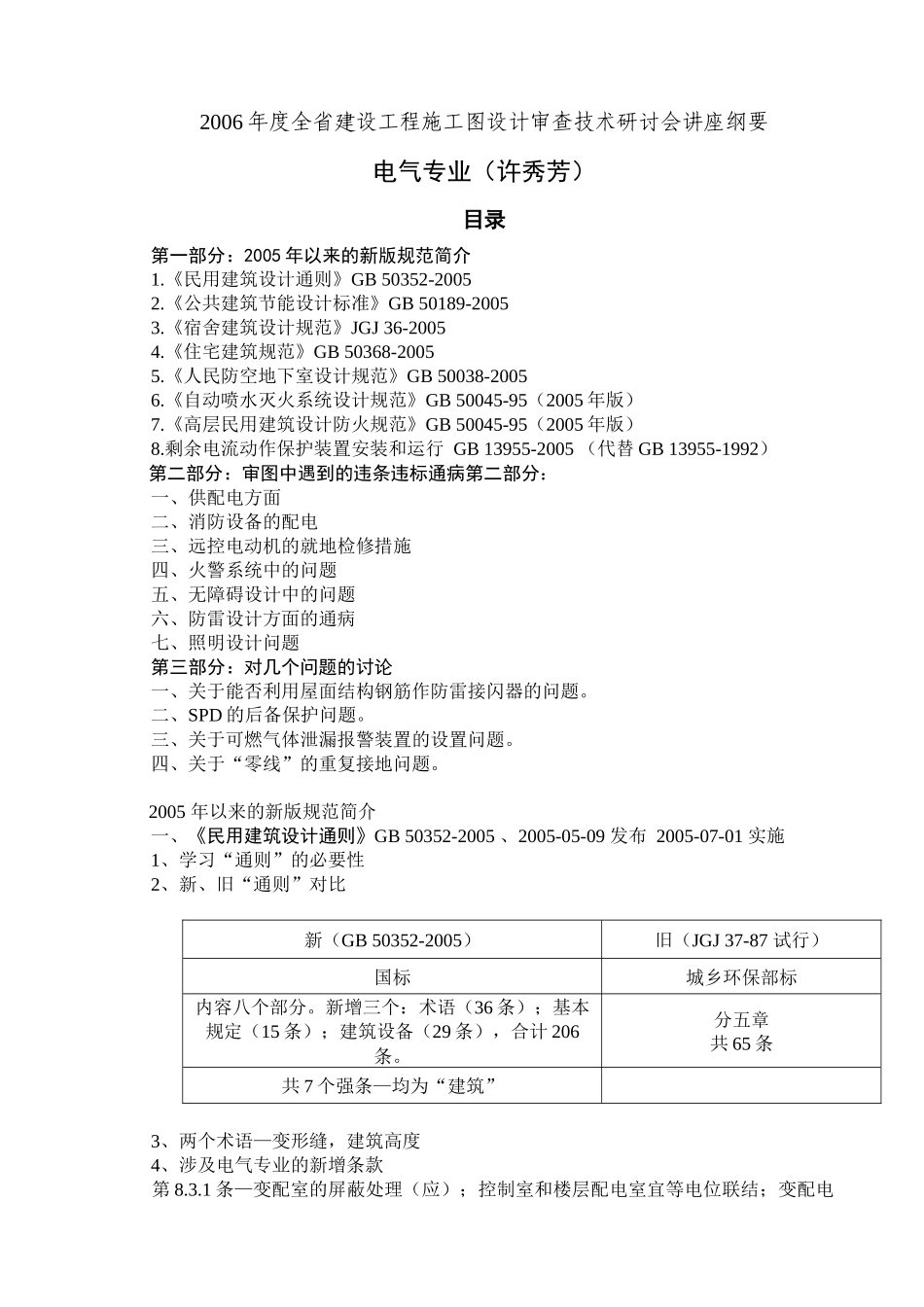

2006 年度全省建设工程施工图设计审查技术研讨会讲座纲要电气专业（许秀芳）目录 第一部分：2005 年以来的新版规范简介 1.《民用建筑设计通则》GB 50352-2005 2.《公共建筑节能设计标准》GB 50189-2005 3.《宿舍建筑设计规范》JGJ 36-2005 4.《住宅建筑规范》GB 50368-2005 5.《人民防空地下室设计规范》GB 50038-2005 6.《自动喷水灭火系统设计规范》GB 50045-95（2005 年版） 7.《高层民用建筑设计防火规范》GB 50045-95（2005 年版） 8.剩余电流动作保护装置安装和运行 GB 13955-2005 （代替 GB 13955-1992） 第二部分：审图中遇到的违条违标通病第二部分： 一、供配电方面 二、消防设备的配电 三、远控电动机的就地检修措施 四、火警系统中的问题 五、无障碍设计中的问题 六、防雷设计方面的通病 七、照明设计问题 第三部分：对几个问题的讨论 一、关于能否利用屋面结构钢筋作防雷接闪器的问题。 二、SPD 的后备保护问题。 三、关于可燃气体泄漏报警装置的设置问题。 四、关于“零线”的重复接地问题。 2005 年以来的新版规范简介 一、《民用建筑设计通则》GB 50352-2005 、2005-05-09 发布 2005-07-01 实施 1、学习“通则”的必要性 2、新、旧“通则”对比新（GB 50352-2005）旧（JGJ 37-87 试行）国标城乡环保部标内容八个部分。新增三个：术语（36 条）；基本规定（15 条）；建筑设备（29 条），合计 206条。分五章共 65 条共 7 个强条—均为“建筑” 3、两个术语—变形缝，建筑高度 4、涉及电气专业的新增条款 第 8.3.1 条—变配室的屏蔽处理（应）；控制室和楼层配电室宜等电位联结；变配电重地的物防技防（应） 第 8.3.3 条—油机房布置在高层建筑－1F ，至少应有一侧靠外墙 第 8.3.4 条—智能化机房：位置要求；与消控合用时，消设应有独立工作区域，互不干扰；自身的安全—物防、技防措施 第 8.3.5 条—强弱电竖井的推荐尺寸（应）设应急照明 第 8.3.6 条—非消强、弱管线暗敷保护层厚度不小于 15mm 第 8.2.6 条—民用建筑中冷冻机房、水泵房、换热站应设对外通讯和应急照明 第 5.5.9 条—工程管线的检查井盖宜有锁闭装置（南京暗井盖被盗实例）二、《公共建筑节能设计标准》GB 50189-2005（2005-4-4 发布，2005-7-1 实施）及《建筑照明设计标准》GB 50034-2004（2004-06-18 发布，2004-12-01 实施） 1、《公建》总则第 1.0.3 条—“...
