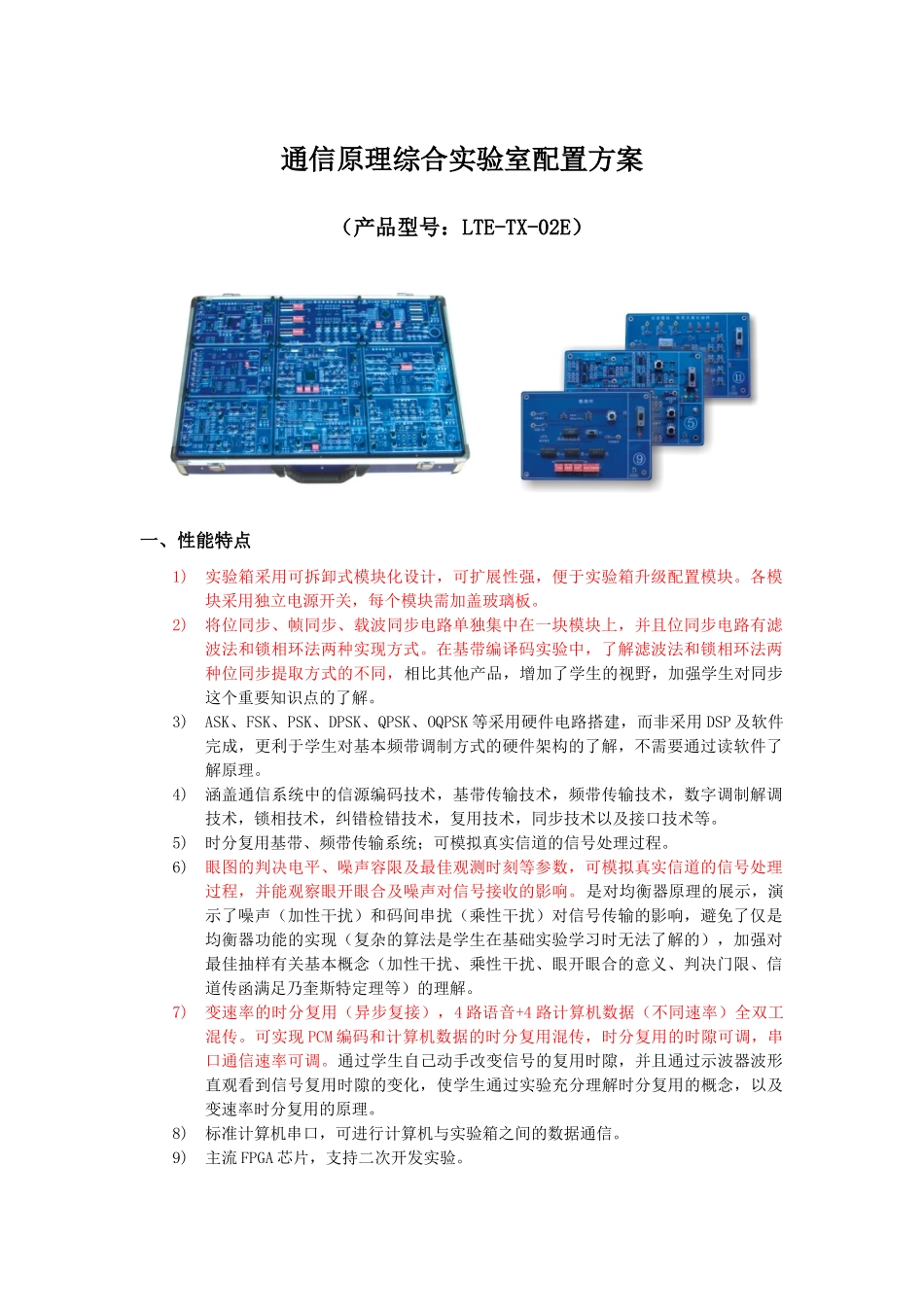

通信原理综合实验室配置方案（产品型号：LTE-TX-02E）一、性能特点1)实验箱采用可拆卸式模块化设计，可扩展性强，便于实验箱升级配置模块。各模块采用独立电源开关，每个模块需加盖玻璃板。2)将位同步、帧同步、载波同步电路单独集中在一块模块上，并且位同步电路有滤波法和锁相环法两种实现方式。在基带编译码实验中，了解滤波法和锁相环法两种位同步提取方式的不同，相比其他产品，增加了学生的视野，加强学生对同步这个重要知识点的了解。3)ASK、FSK、PSK、DPSK、QPSK、OQPSK 等采用硬件电路搭建，而非采用 DSP 及软件完成，更利于学生对基本频带调制方式的硬件架构的了解，不需要通过读软件了解原理。4)涵盖通信系统中的信源编码技术，基带传输技术，频带传输技术，数字调制解调技术，锁相技术，纠错检错技术，复用技术，同步技术以及接口技术等。5)时分复用基带、频带传输系统；可模拟真实信道的信号处理过程。6)眼图的判决电平、噪声容限及最佳观测时刻等参数，可模拟真实信道的信号处理过程，并能观察眼开眼合及噪声对信号接收的影响。是对均衡器原理的展示，演示了噪声（加性干扰）和码间串扰（乘性干扰）对信号传输的影响，避免了仅是均衡器功能的实现（复杂的算法是学生在基础实验学习时无法了解的），加强对最佳抽样有关基本概念（加性干扰、乘性干扰、眼开眼合的意义、判决门限、信道传函满足乃奎斯特定理等）的理解。7)变速率的时分复用（异步复接），4 路语音+4 路计算机数据（不同速率）全双工混传。可实现 PCM 编码和计算机数据的时分复用混传，时分复用的时隙可调，串口通信速率可调。通过学生自己动手改变信号的复用时隙，并且通过示波器波形直观看到信号复用时隙的变化，使学生通过实验充分理解时分复用的概念，以及变速率时分复用的原理。8)标准计算机串口，可进行计算机与实验箱之间的数据通信。9)主流 FPGA 芯片，支持二次开发实验。10) 配备实验指导书及多媒体教学课件，课件可动态展示连线过程及相应的实验结果。11) 信道模拟及眼图模块可以完成误码测试实验12) 软件无线电模块采用独立拆卸的模块化结构，FPGA+DSP+MCU 架构，利用最前沿的软件无线电技术，将软件模块和硬件资源有效整合，既节约资源又方便实验，可无负担的进行二次开发13) 自主研发的 FPGA 在线 MCU 加载技术，通过拨码开关可以方便灵活地选择各实验项目或功能。整个开发过程采用先仿真，再功能验证，最后逐级开发的模式，让学生在例程...
