铣床X-Y工作台数控化改造VIP免费

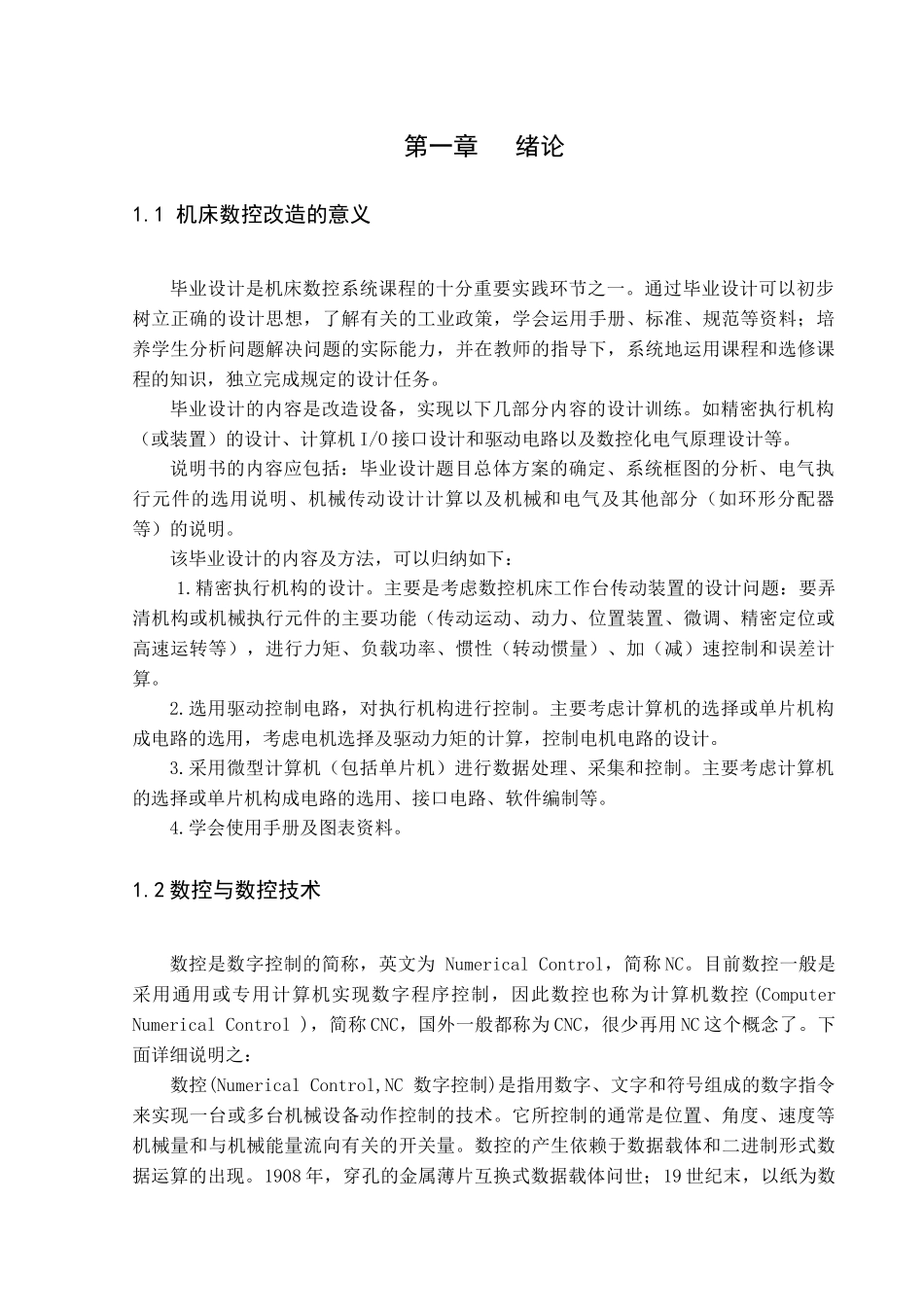

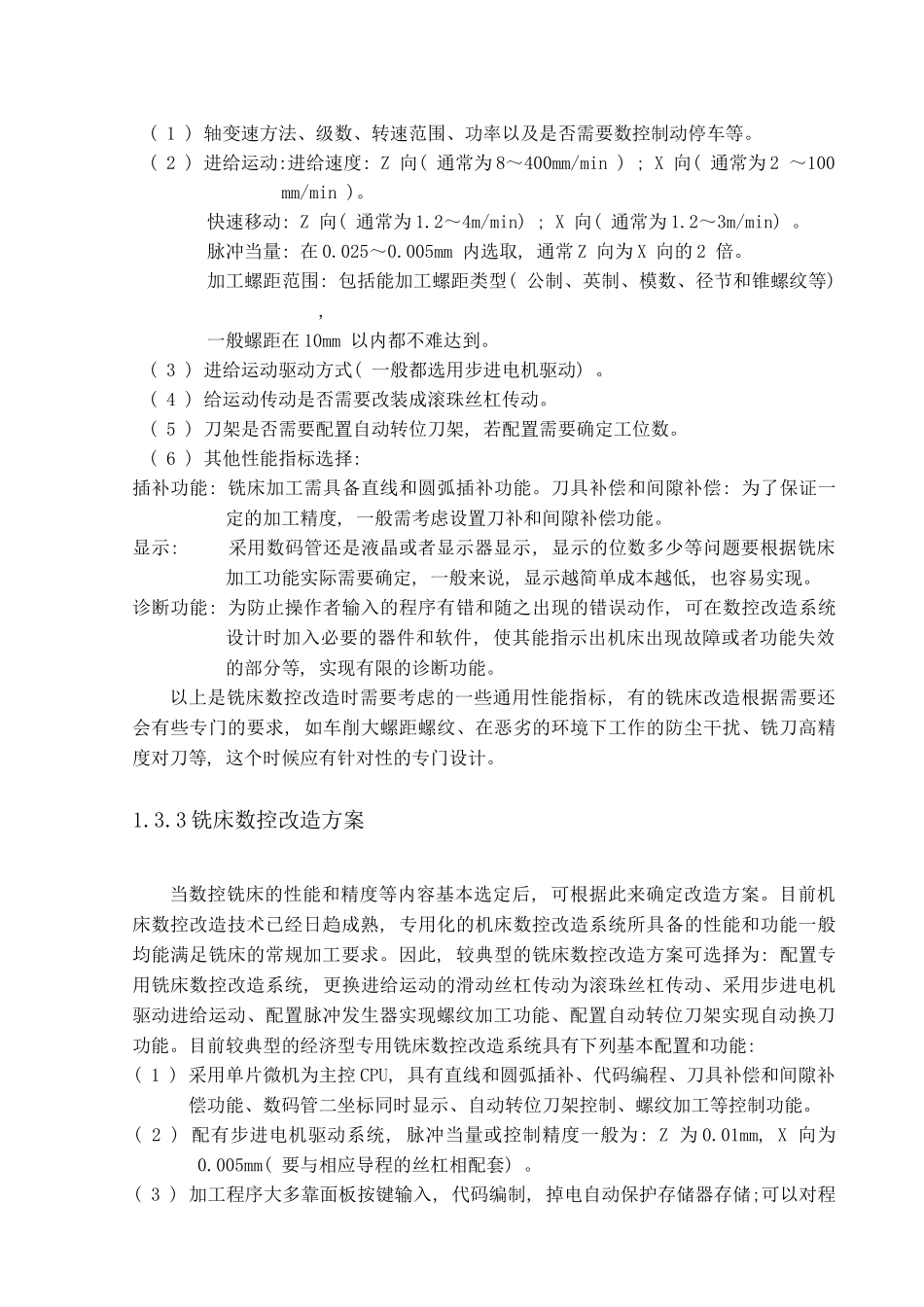

第一章 绪论1.1 机床数控改造的意义毕业设计是机床数控系统课程的十分重要实践环节之一。通过毕业设计可以初步树立正确的设计思想，了解有关的工业政策，学会运用手册、标准、规范等资料；培养学生分析问题解决问题的实际能力，并在教师的指导下，系统地运用课程和选修课程的知识，独立完成规定的设计任务。毕业设计的内容是改造设备，实现以下几部分内容的设计训练。如精密执行机构（或装置）的设计、计算机 I/O 接口设计和驱动电路以及数控化电气原理设计等。说明书的内容应包括：毕业设计题目总体方案的确定、系统框图的分析、电气执行元件的选用说明、机械传动设计计算以及机械和电气及其他部分（如环形分配器等）的说明。该毕业设计的内容及方法，可以归纳如下： 1.精密执行机构的设计。主要是考虑数控机床工作台传动装置的设计问题：要弄清机构或机械执行元件的主要功能（传动运动、动力、位置装置、微调、精密定位或高速运转等），进行力矩、负载功率、惯性（转动惯量）、加（减）速控制和误差计算。2.选用驱动控制电路，对执行机构进行控制。主要考虑计算机的选择或单片机构成电路的选用，考虑电机选择及驱动力矩的计算，控制电机电路的设计。3.采用微型计算机（包括单片机）进行数据处理、采集和控制。主要考虑计算机的选择或单片机构成电路的选用、接口电路、软件编制等。4.学会使用手册及图表资料。1.2 数控与数控技术数控是数字控制的简称，英文为 Numerical Control，简称 NC。目前数控一般是采用通用或专用计算机实现数字程序控制，因此数控也称为计算机数控 (Computer Numerical Control )，简称 CNC，国外一般都称为 CNC，很少再用 NC 这个概念了。下面详细说明之： 数控(Numerical Control,NC 数字控制)是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。它所控制的通常是位置、角度、速度等机械量和与机械能量流向有关的开关量。数控的产生依赖于数据载体和二进制形式数据运算的出现。1908 年，穿孔的金属薄片互换式数据载体问世；19 世纪末，以纸为数据载体并具有辅助功能的控制系统被发明；1938 年，香农在美国麻省理工学院进行了数据快速运算和传输，奠定了现代计算机，包括计算机数字控制系统的基础。数控技术是与机床控制密切结合发展起来的。1952 年，第一台数控机床问世，成为世界机械工业史上一件划时代的事件，推动了自动化的发展。 现在，数控技术也叫计算机数...
