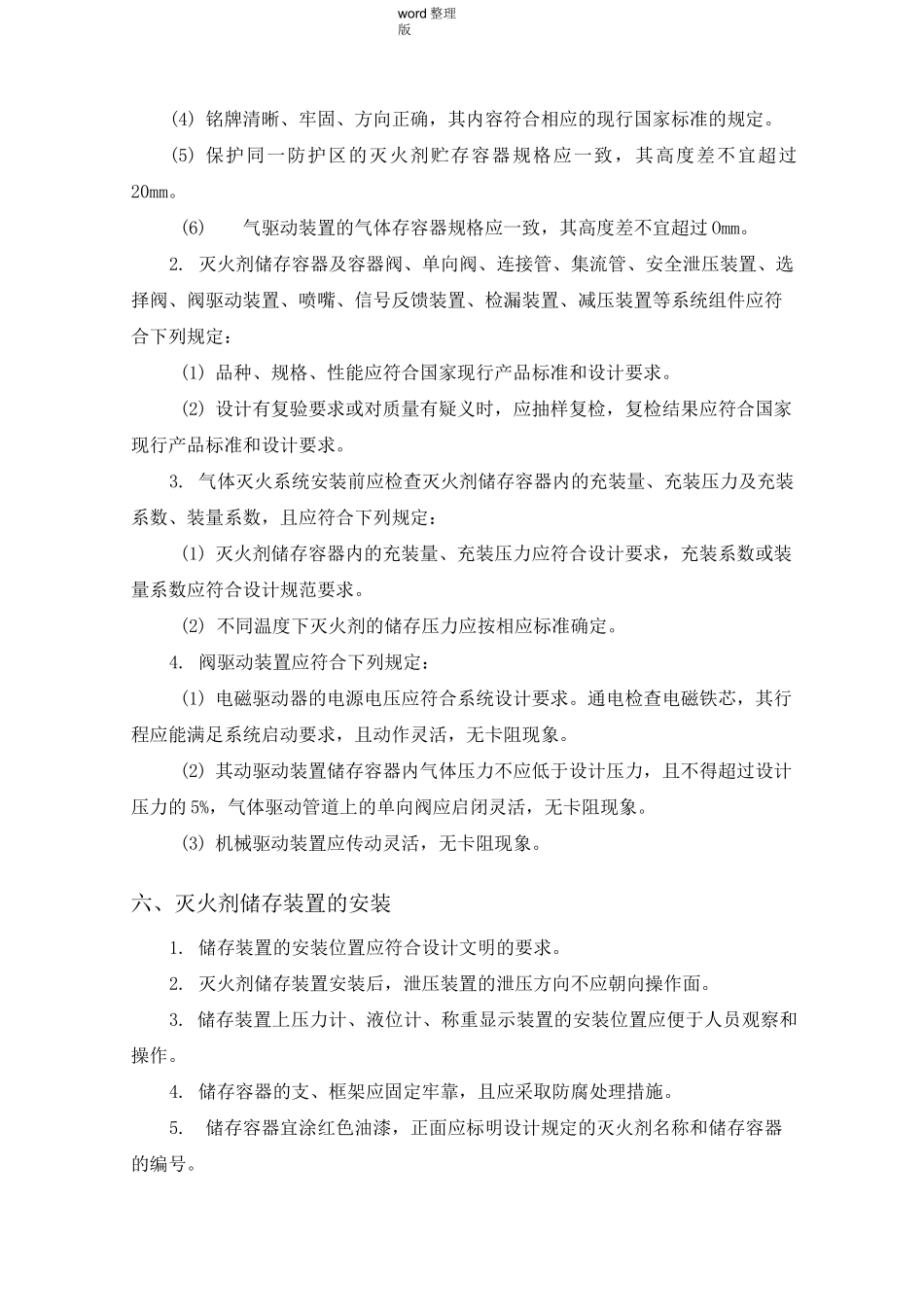

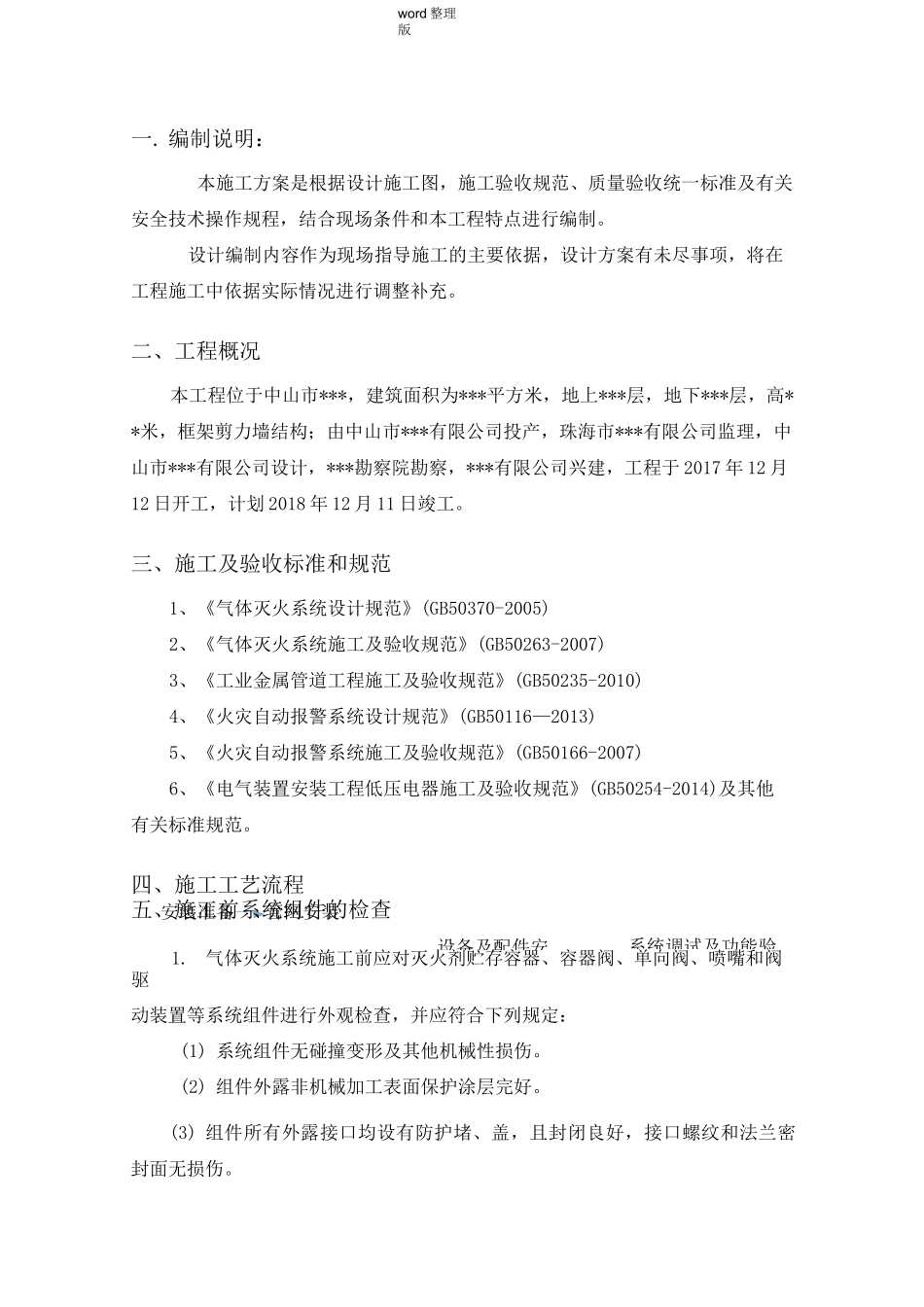

安装准备—►管网安装设备及配件安系统调试及功能验word 整理版一. 编制说明：本施工方案是根据设计施工图，施工验收规范、质量验收统一标准及有关安全技术操作规程，结合现场条件和本工程特点进行编制。设计编制内容作为现场指导施工的主要依据，设计方案有未尽事项，将在工程施工中依据实际情况进行调整补充。二、工程概况本工程位于中山市***，建筑面积为***平方米，地上***层，地下***层，高**米，框架剪力墙结构；由中山市***有限公司投产，珠海市***有限公司监理，中山市***有限公司设计，***勘察院勘察，***有限公司兴建，工程于 2017 年 12 月12 日开工，计划 2018 年 12 月 11 日竣工。三、施工及验收标准和规范1、《气体灭火系统设计规范》(GB50370-2005)2、《气体灭火系统施工及验收规范》(GB50263-2007)3、《工业金属管道工程施工及验收规范》(GB50235-2010)4、《火灾自动报警系统设计规范》(GB50116—2013)5、《火灾自动报警系统施工及验收规范》(GB50166-2007)6、《电气装置安装工程低压电器施工及验收规范》(GB50254-2014)及其他有关标准规范。四、施工工艺流程五、施工前系统组件的检查1.气体灭火系统施工前应对灭火剂贮存容器、容器阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定：(1) 系统组件无碰撞变形及其他机械性损伤。(2) 组件外露非机械加工表面保护涂层完好。(3) 组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。word 整理版(4) 铭牌清晰、牢固、方向正确，其内容符合相应的现行国家标准的规定。(5) 保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过20mm。(6)气驱动装置的气体存容器规格应一致，其高度差不宜超过 Omm。2. 灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄压装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应符合下列规定：(1) 品种、规格、性能应符合国家现行产品标准和设计要求。(2) 设计有复验要求或对质量有疑义时，应抽样复检，复检结果应符合国家现行产品标准和设计要求。3. 气体灭火系统安装前应检查灭火剂储存容器内的充装量、充装压力及充装系数、装量系数，且应符合下列规定：(1) 灭火剂储存容器内的充装量、充装压力应符合设计要求，充装系数或装量系数应符合设计规范要求。(2) 不同温度下灭火剂的储存压力应按相应标准确定。4. 阀驱动装置应符合下列规定...
