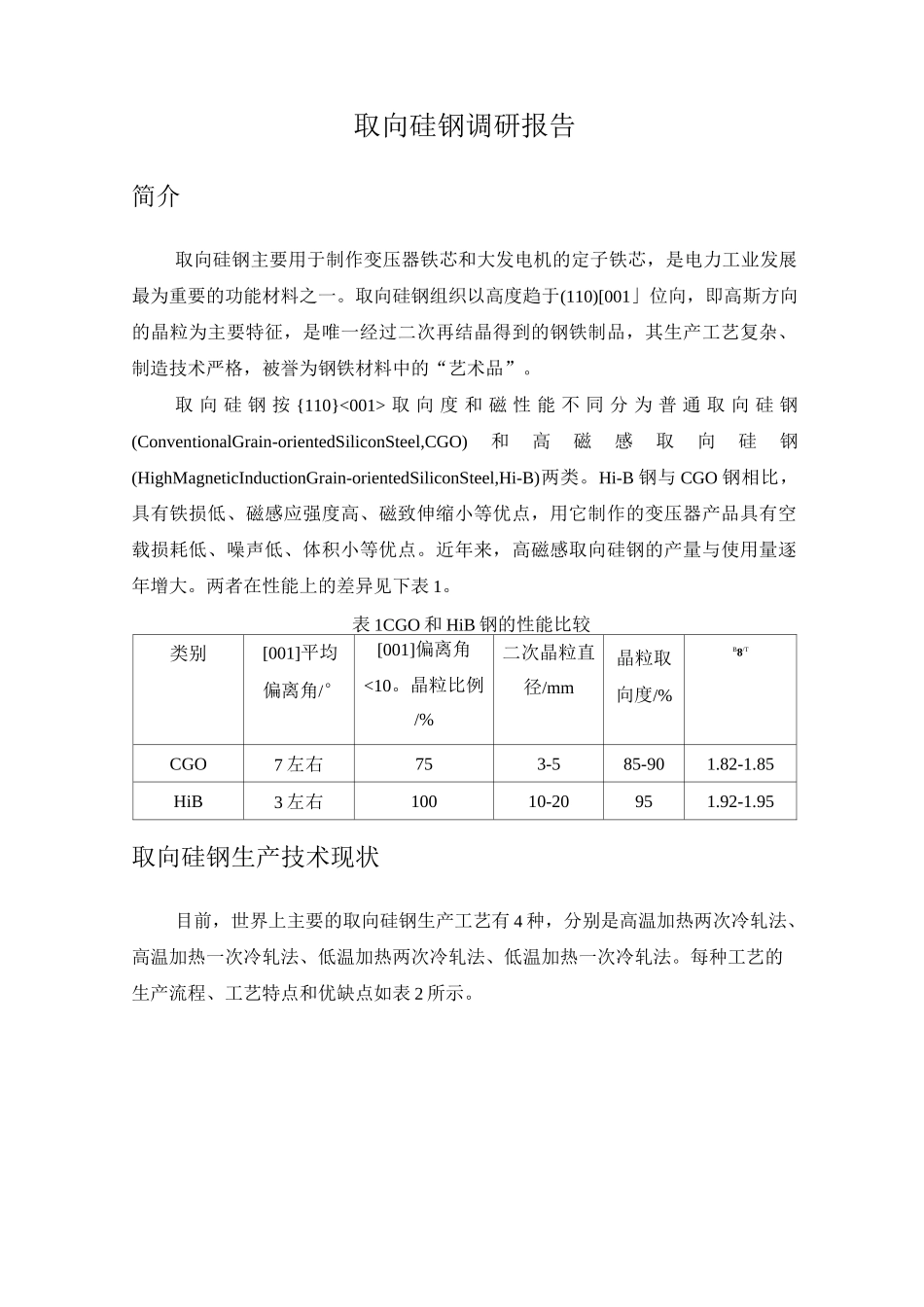

取向硅钢调研报告简介取向硅钢主要用于制作变压器铁芯和大发电机的定子铁芯,是电力工业发展最为重要的功能材料之一。取向硅钢组织以高度趋于(110)[001」位向,即高斯方向的晶粒为主要特征,是唯一经过二次再结晶得到的钢铁制品,其生产工艺复杂、制造技术严格,被誉为钢铁材料中的“艺术品”。取 向 硅 钢 按 {110}<001> 取 向 度 和 磁 性 能 不 同 分 为 普 通 取 向 硅 钢(ConventionalGrain-orientedSiliconSteel,CGO)和高磁感取向硅钢(HighMagneticInductionGrain-orientedSiliconSteel,Hi-B)两类。Hi-B 钢与 CGO 钢相比,具有铁损低、磁感应强度高、磁致伸缩小等优点,用它制作的变压器产品具有空载损耗低、噪声低、体积小等优点。近年来,高磁感取向硅钢的产量与使用量逐年增大。两者在性能上的差异见下表 1。表 1CGO 和 HiB 钢的性能比较类别[001]平均偏离角/°[001]偏离角<10。晶粒比例/%二次晶粒直径/mm晶粒取向度/%B8/TCGO7 左右753-585-901.82-1.85HiB3 左右10010-20951.92-1.95取向硅钢生产技术现状目前,世界上主要的取向硅钢生产工艺有 4 种,分别是高温加热两次冷轧法、高温加热一次冷轧法、低温加热两次冷轧法、低温加热一次冷轧法。每种工艺的生产流程、工艺特点和优缺点如表 2 所示。表 2 世界 4 种主要取向硅钢生产工艺技术比较对比项目高溫加热两次冷轧法高温加热一次冷轧法低溫加热两次冷轧法低溫加热一次冷轧法转炉+RH转炉+RH转炉+RH转炉+RH连铸连铸连铸连铸铸坯高温加热<1380X?)铸坯高温加热(1400X?)铸坯低温加热(1260X?)铸坯低瘟加热
