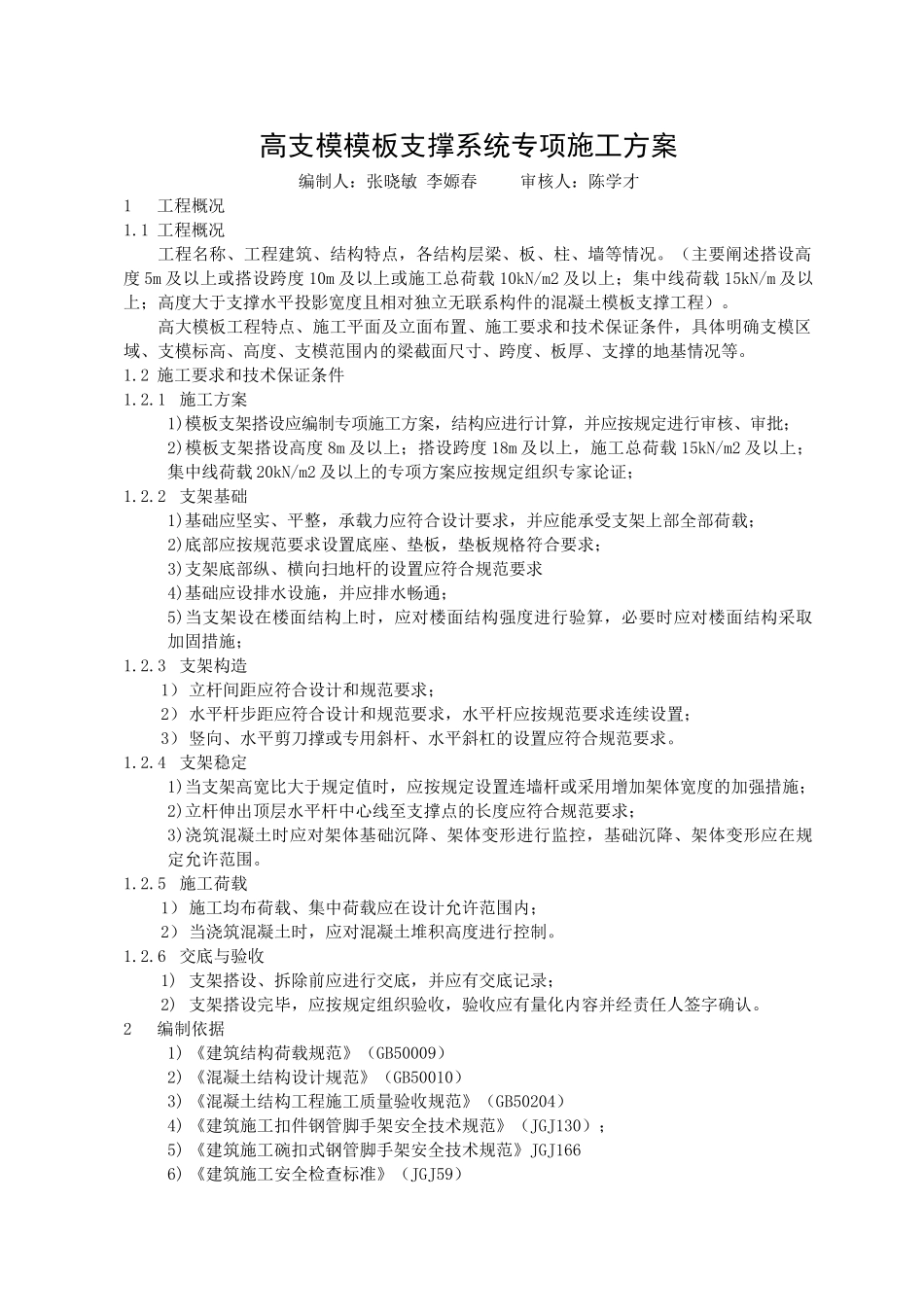

高支模模板支撑系统专项施工方案编制人：张晓敏 李嫄春 审核人：陈学才1工程概况1.1 工程概况工程名称、工程建筑、结构特点，各结构层梁、板、柱、墙等情况。（主要阐述搭设高度 5m 及以上或搭设跨度 10m 及以上或施工总荷载 10kN/m2 及以上；集中线荷载 15kN/m 及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程）。高大模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。 1.2 施工要求和技术保证条件1.2.1 施工方案1)模板支架搭设应编制专项施工方案，结构应进行计算，并应按规定进行审核、审批；2)模板支架搭设高度 8m 及以上；搭设跨度 18m 及以上，施工总荷载 15kN/m2 及以上；集中线荷载 20kN/m2 及以上的专项方案应按规定组织专家论证；1.2.2 支架基础1)基础应坚实、平整，承载力应符合设计要求，并应能承受支架上部全部荷载；2)底部应按规范要求设置底座、垫板，垫板规格符合要求；3)支架底部纵、横向扫地杆的设置应符合规范要求4)基础应设排水设施，并应排水畅通；5)当支架设在楼面结构上时，应对楼面结构强度进行验算，必要时应对楼面结构采取加固措施；1.2.3 支架构造1）立杆间距应符合设计和规范要求；2）水平杆步距应符合设计和规范要求，水平杆应按规范要求连续设置；3）竖向、水平剪刀撑或专用斜杆、水平斜杠的设置应符合规范要求。1.2.4 支架稳定1)当支架高宽比大于规定值时，应按规定设置连墙杆或采用增加架体宽度的加强措施；2)立杆伸出顶层水平杆中心线至支撑点的长度应符合规范要求；3)浇筑混凝土时应对架体基础沉降、架体变形进行监控，基础沉降、架体变形应在规定允许范围。1.2.5 施工荷载1）施工均布荷载、集中荷载应在设计允许范围内；2）当浇筑混凝土时，应对混凝土堆积高度进行控制。1.2.6 交底与验收1) 支架搭设、拆除前应进行交底，并应有交底记录；2) 支架搭设完毕，应按规定组织验收，验收应有量化内容并经责任人签字确认。2编制依据1) 《建筑结构荷载规范》（GB50009）2) 《混凝土结构设计规范》（GB50010）3) 《混凝土结构工程施工质量验收规范》（GB50204）4) 《建筑施工扣件钢管脚手架安全技术规范》（JGJ130）；5) 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ1666) 《建筑施工安全检查标准》（JGJ59）7) 《钢结构设计规范》（GB50017）8)...
