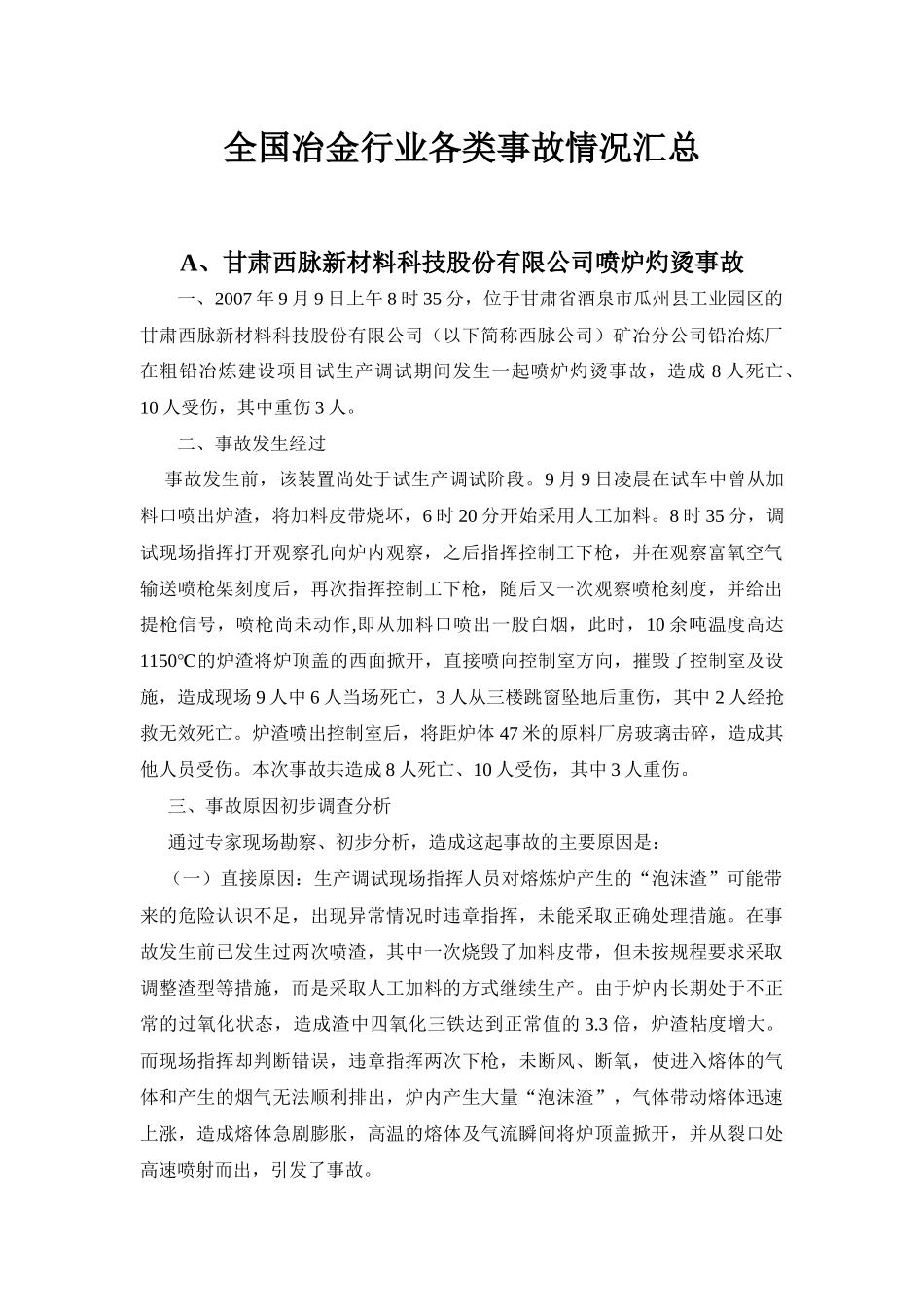

全国冶金行业各类事故情况汇总A、甘肃西脉新材料科技股份有限公司喷炉灼烫事故一、2007 年 9 月 9 日上午 8 时 35 分，位于甘肃省酒泉市瓜州县工业园区的甘肃西脉新材料科技股份有限公司（以下简称西脉公司）矿冶分公司铅冶炼厂在粗铅冶炼建设项目试生产调试期间发生一起喷炉灼烫事故，造成 8 人死亡、10 人受伤，其中重伤 3 人。二、事故发生经过 事故发生前，该装置尚处于试生产调试阶段。9 月 9 日凌晨在试车中曾从加料口喷出炉渣，将加料皮带烧坏，6 时 20 分开始采用人工加料。8 时 35 分，调试现场指挥打开观察孔向炉内观察，之后指挥控制工下枪，并在观察富氧空气输送喷枪架刻度后，再次指挥控制工下枪，随后又一次观察喷枪刻度，并给出提枪信号，喷枪尚未动作,即从加料口喷出一股白烟，此时，10 余吨温度高达1150℃的炉渣将炉顶盖的西面掀开，直接喷向控制室方向，摧毁了控制室及设施，造成现场 9 人中 6 人当场死亡，3 人从三楼跳窗坠地后重伤，其中 2 人经抢救无效死亡。炉渣喷出控制室后，将距炉体 47 米的原料厂房玻璃击碎，造成其他人员受伤。本次事故共造成 8 人死亡、10 人受伤，其中 3 人重伤。 三、事故原因初步调查分析 通过专家现场勘察、初步分析，造成这起事故的主要原因是： （一）直接原因：生产调试现场指挥人员对熔炼炉产生的“泡沫渣”可能带来的危险认识不足，出现异常情况时违章指挥，未能采取正确处理措施。在事故发生前已发生过两次喷渣，其中一次烧毁了加料皮带，但未按规程要求采取调整渣型等措施，而是采取人工加料的方式继续生产。由于炉内长期处于不正常的过氧化状态，造成渣中四氧化三铁达到正常值的 3.3 倍，炉渣粘度增大。而现场指挥却判断错误，违章指挥两次下枪，未断风、断氧，使进入熔体的气体和产生的烟气无法顺利排出，炉内产生大量“泡沫渣”，气体带动熔体迅速上涨，造成熔体急剧膨胀，高温的熔体及气流瞬间将炉顶盖掀开，并从裂口处高速喷射而出，引发了事故。 （二）重要原因 1．设计单位没有富氧顶吹熔炼炉的生产组织经验，对富氧顶吹熔炼炉的操作和控制能力不足。系统的核心设备（顶吹炉和喷枪）是设计单位第一次设计、制造，未经工业试验。在事故发生前存在空气和氧量控制不准确、停料后长时间空吹等错误操作，出现问题又未能及时采取正确处理措施。 2．业主和技术服务单位在不具备试生产的条件下盲目组织试生产，没有经过系统试车，现场的空...
