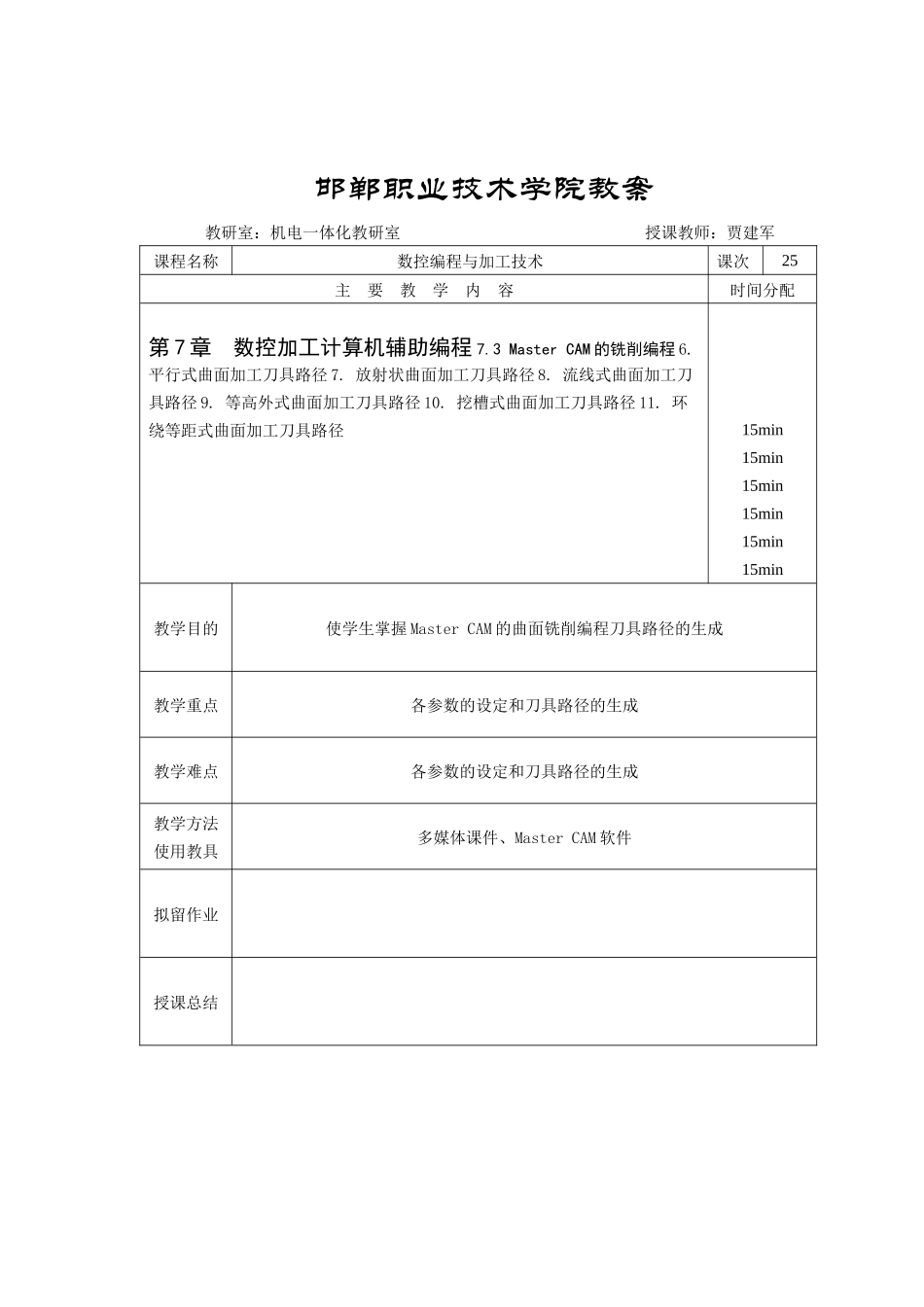

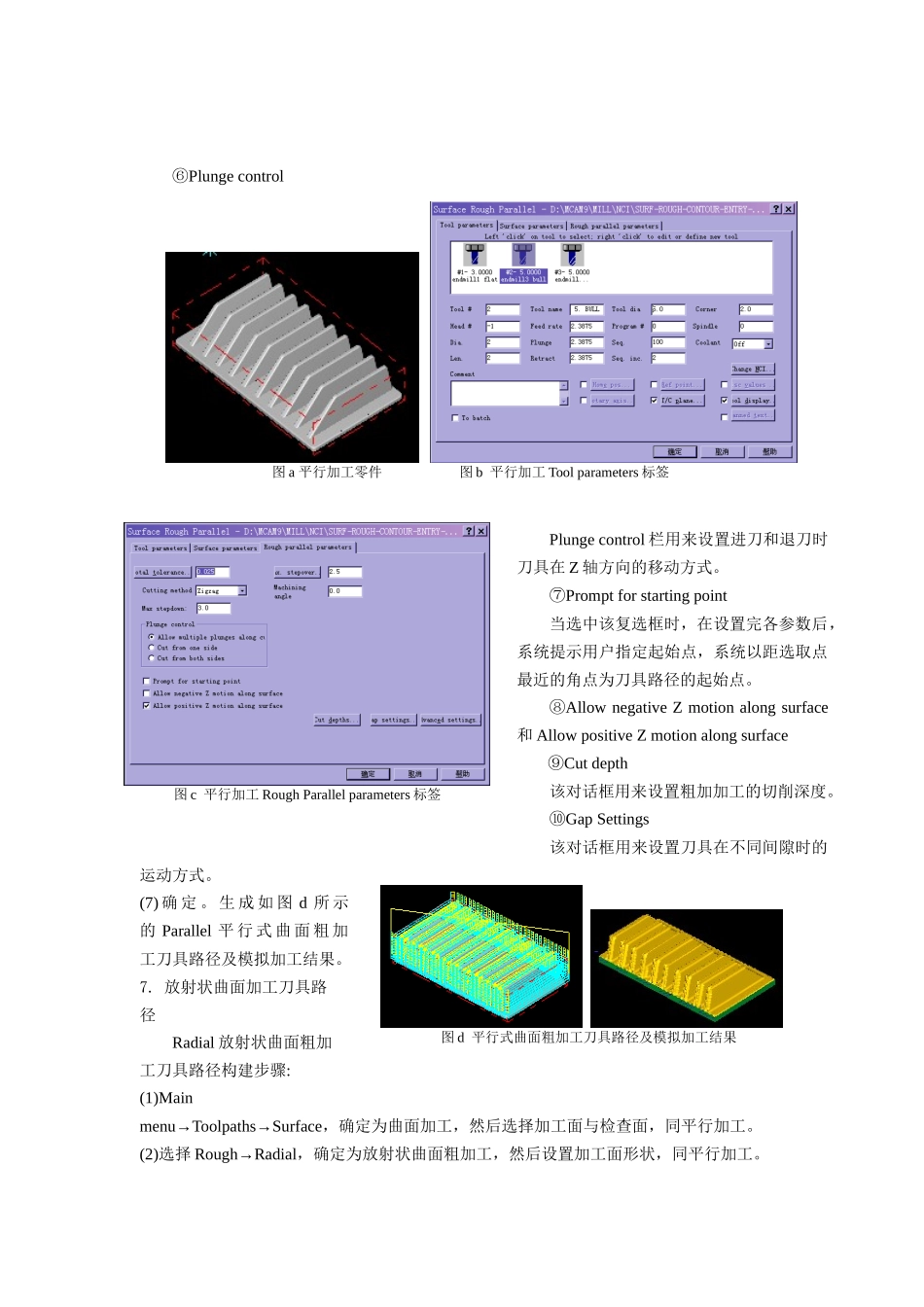

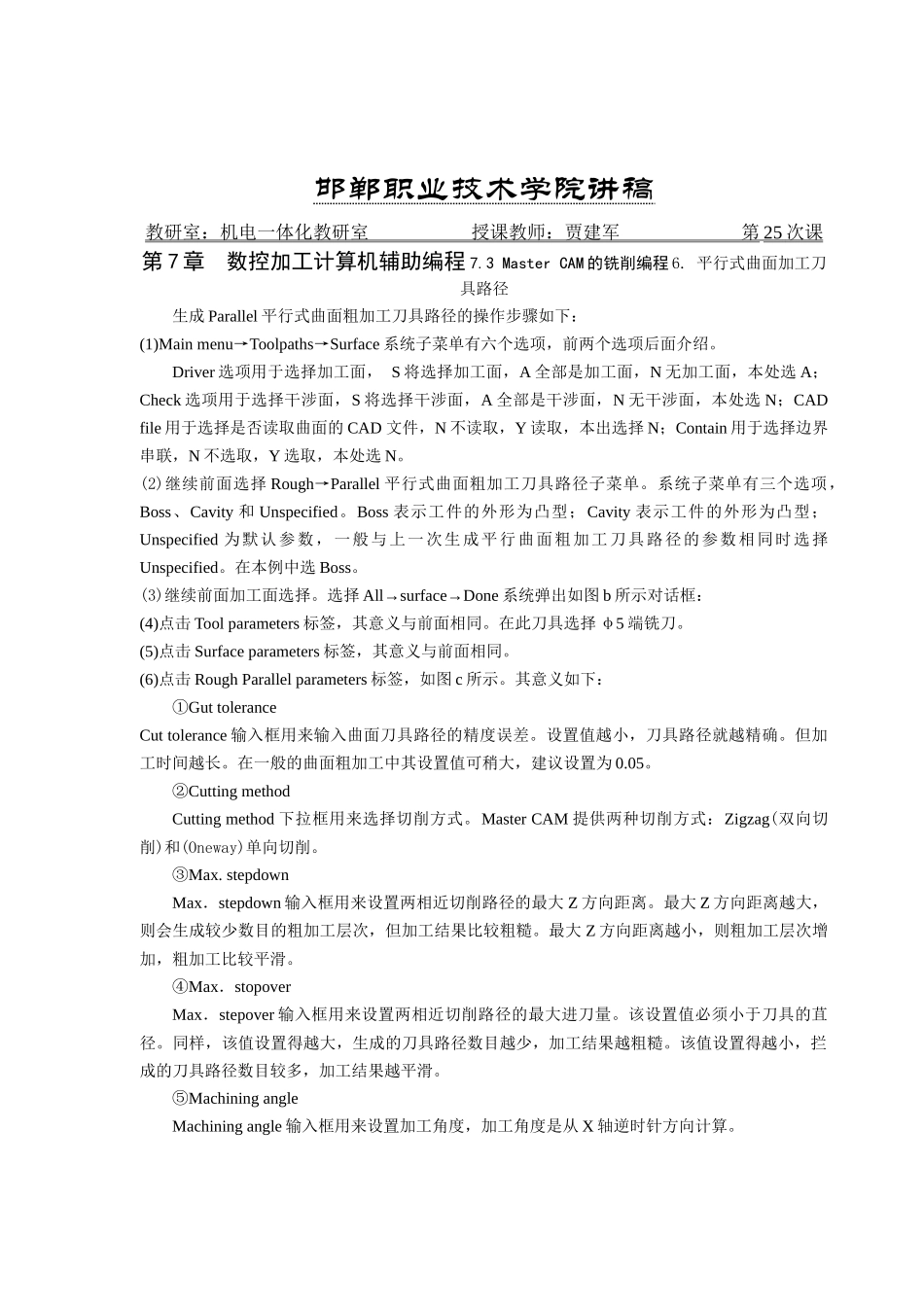

邯郸职业技术学院教案教研室：机电一体化教研室 授课教师：贾建军课程名称数控编程与加工技术课次25主 要 教 学 内 容时间分配第 7 章 数控加工计算机辅助编程 7.3 Master CAM 的铣削编程 6. 平行式曲面加工刀具路径 7. 放射状曲面加工刀具路径 8. 流线式曲面加工刀具路径 9. 等高外式曲面加工刀具路径 10. 挖槽式曲面加工刀具路径 11. 环绕等距式曲面加工刀具路径15min15min15min15min15min15min教学目的使学生掌握 Master CAM 的曲面铣削编程刀具路径的生成教学重点各参数的设定和刀具路径的生成教学难点各参数的设定和刀具路径的生成教学方法使用教具多媒体课件、Master CAM 软件拟留作业授课总结邯郸职业技术学院讲稿教研室：机电一体化教研室 授课教师：贾建军 第 25 次课 第 7 章 数控加工计算机辅助编程 7.3 Master CAM 的铣削编程 6. 平行式曲面加工刀具路径生成 Parallel 平行式曲面粗加工刀具路径的操作步骤如下：(1)Main menu→Toolpaths→Surface 系统子菜单有六个选项，前两个选项后面介绍。Driver 选项用于选择加工面， S 将选择加工面，A 全部是加工面，N 无加工面，本处选 A；Check 选项用于选择干涉面，S 将选择干涉面，A 全部是干涉面，N 无干涉面，本处选 N；CAD file 用于选择是否读取曲面的 CAD 文件，N 不读取，Y 读取，本出选择 N；Contain 用于选择边界串联，N 不选取，Y 选取，本处选 N。(2)继续前面选择 Rough→Parallel 平行式曲面粗加工刀具路径子菜单。系统子菜单有三个选项，Boss、Cavity 和 Unspecified。Boss 表示工件的外形为凸型；Cavity 表示工件的外形为凸型；Unspecified 为默认参数，一般与上一次生成平行曲面粗加工刀具路径的参数相同时选择Unspecified。在本例中选 Boss。(3)继续前面加工面选择。选择 All→surface→Done 系统弹出如图 b 所示对话框：(4)点击 Tool parameters 标签，其意义与前面相同。在此刀具选择 φ5 端铣刀。(5)点击 Surface parameters 标签，其意义与前面相同。(6)点击 Rough Parallel parameters 标签，如图 c 所示。其意义如下：①Gut toleranceCut tolerance 输入框用来输入曲面刀具路径的精度误差。设置值越小，刀具路径就越精确。但加工时间越长。在一般的曲面粗加工中其设置值可稍大，建议设置为 0.05。②Cutting methodCutting method 下拉框用来选择切削方式。Ma...
