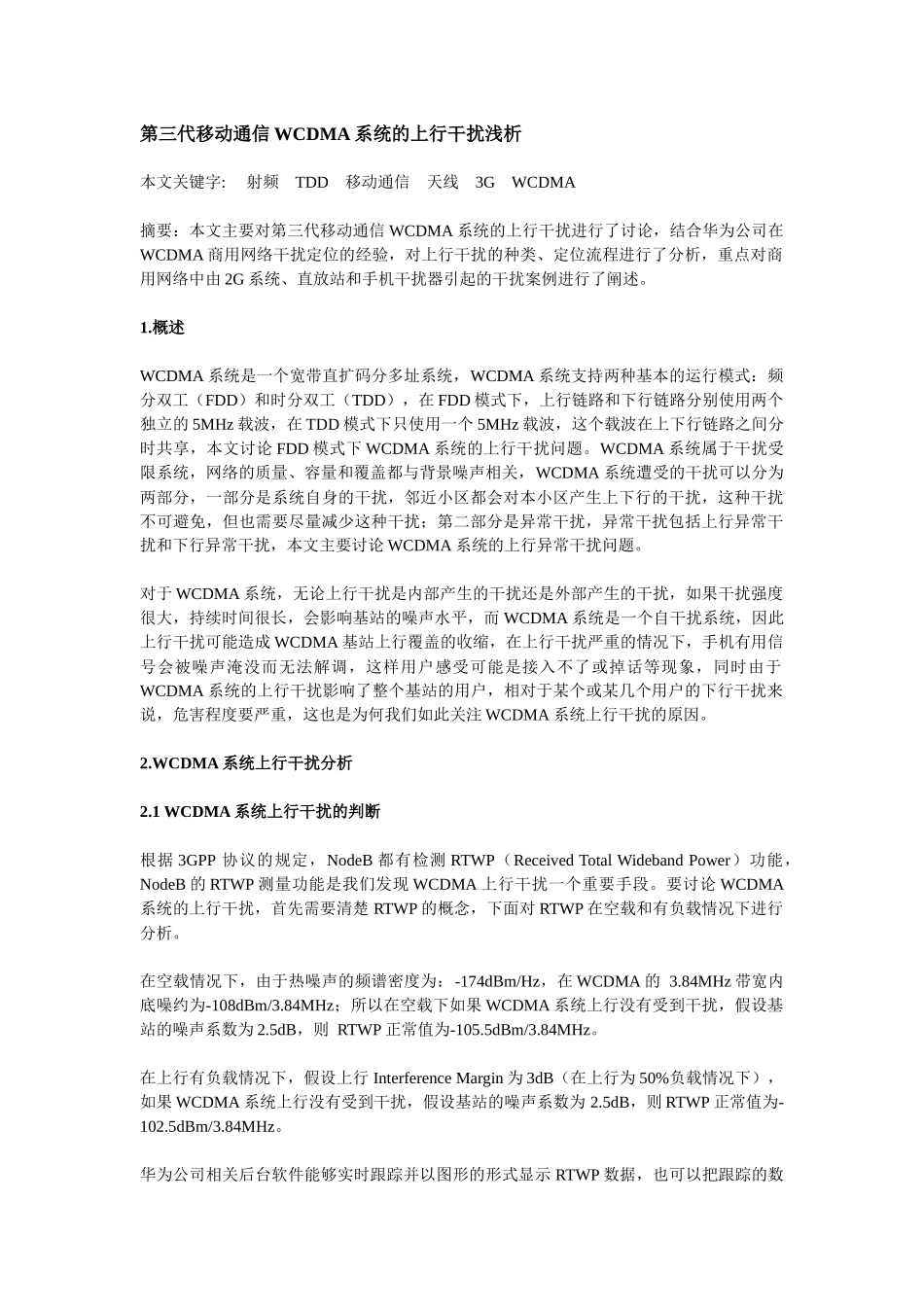

第三代移动通信 WCDMA 系统的上行干扰浅析本文关键字: 射频 TDD 移动通信 天线 3G WCDMA 摘要：本文主要对第三代移动通信 WCDMA 系统的上行干扰进行了讨论，结合华为公司在WCDMA 商用网络干扰定位的经验，对上行干扰的种类、定位流程进行了分析，重点对商用网络中由 2G 系统、直放站和手机干扰器引起的干扰案例进行了阐述。1.概述WCDMA 系统是一个宽带直扩码分多址系统，WCDMA 系统支持两种基本的运行模式：频分双工（FDD）和时分双工（TDD），在 FDD 模式下，上行链路和下行链路分别使用两个独立的 5MHz 载波，在 TDD 模式下只使用一个 5MHz 载波，这个载波在上下行链路之间分时共享，本文讨论 FDD 模式下 WCDMA 系统的上行干扰问题。WCDMA 系统属于干扰受限系统，网络的质量、容量和覆盖都与背景噪声相关，WCDMA 系统遭受的干扰可以分为两部分，一部分是系统自身的干扰，邻近小区都会对本小区产生上下行的干扰，这种干扰不可避免，但也需要尽量减少这种干扰；第二部分是异常干扰，异常干扰包括上行异常干扰和下行异常干扰，本文主要讨论 WCDMA 系统的上行异常干扰问题。对于 WCDMA 系统，无论上行干扰是内部产生的干扰还是外部产生的干扰，如果干扰强度很大，持续时间很长，会影响基站的噪声水平，而 WCDMA 系统是一个自干扰系统，因此上行干扰可能造成 WCDMA 基站上行覆盖的收缩，在上行干扰严重的情况下，手机有用信号会被噪声淹没而无法解调，这样用户感受可能是接入不了或掉话等现象，同时由于WCDMA 系统的上行干扰影响了整个基站的用户，相对于某个或某几个用户的下行干扰来说，危害程度要严重，这也是为何我们如此关注 WCDMA 系统上行干扰的原因。2.WCDMA 系统上行干扰分析2.1 WCDMA 系统上行干扰的判断根据 3GPP 协议的规定，NodeB 都有检测 RTWP（Received Total Wideband Power）功能，NodeB 的 RTWP 测量功能是我们发现 WCDMA 上行干扰一个重要手段。要讨论 WCDMA系统的上行干扰，首先需要清楚 RTWP 的概念，下面对 RTWP 在空载和有负载情况下进行分析。在空载情况下，由于热噪声的频谱密度为：-174dBm/Hz，在 WCDMA 的 3.84MHz 带宽内底噪约为-108dBm/3.84MHz；所以在空载下如果 WCDMA 系统上行没有受到干扰，假设基站的噪声系数为 2.5dB，则 RTWP 正常值为-105.5dBm/3.84MHz。在上行有负载情况下，假设上行 Interference Margin 为 3dB（在上行为 50%负...
