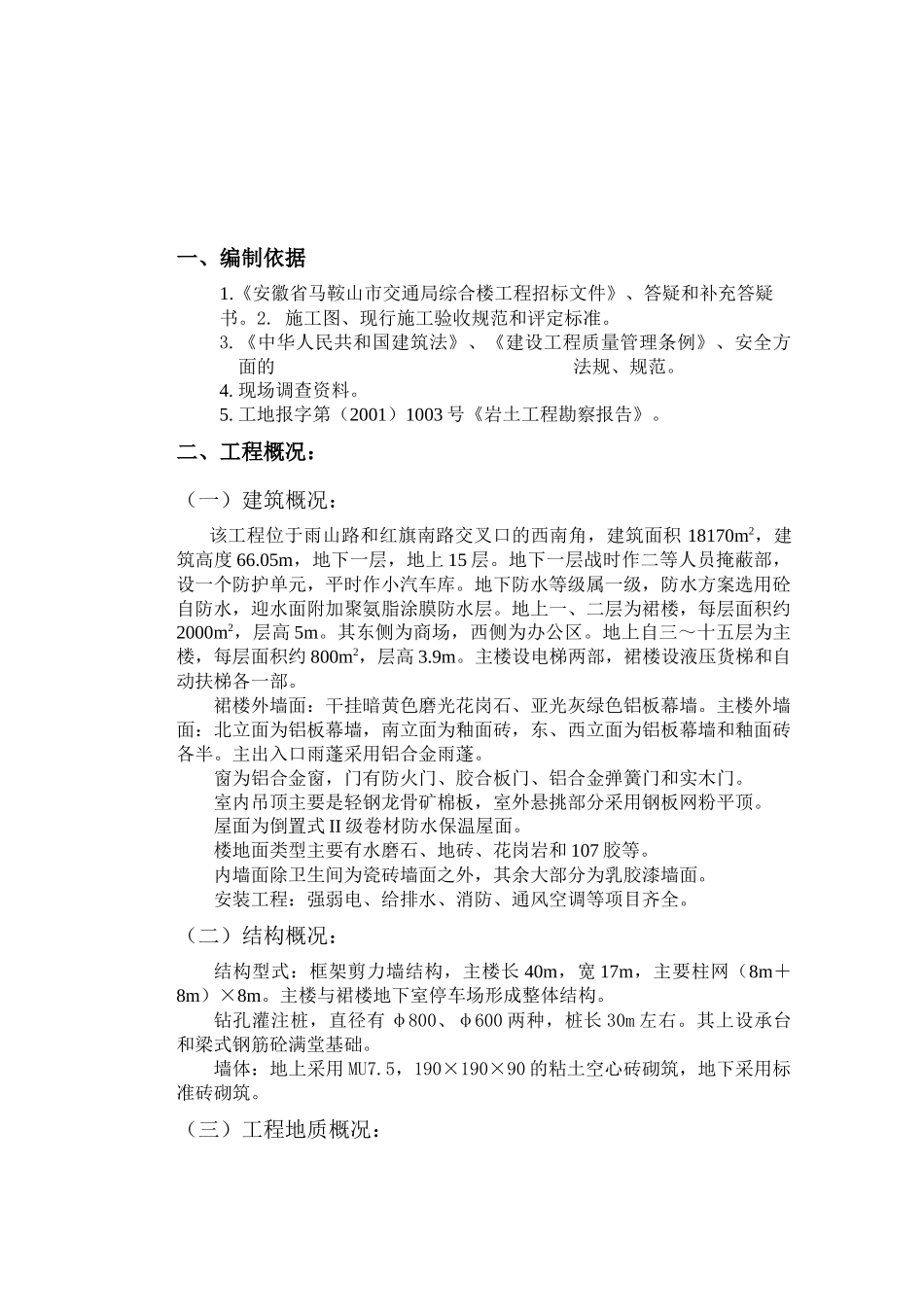

马鞍山市交通局综合楼工程施工组织设计编制人: 审核人: 审批人: 中铁四局集团有限公司编制日期:二 00 二年元月十日施工组织设计目录一.编制依据二.工程概况三.施工方案四.施工进度计划及工期保证措施五.施工质量保证措施 六.安全保证措施七.文明施工措施八.环保及消防措施九.季节性施工措施十 . 施 工 组 织 机 构 、 劳 动 力 需 要 量 计 划 及 主 要 施 工 机具计划十一.施工总平面图布置及主要临时设施十二.新技术、新工艺、新材料的应用十三.合理化建议十四.对监理单位的配合制度十五.总分包管理十六.工程回访与保修一、编制依据 1.《安徽省马鞍山市交通局综合楼工程招标文件》、答疑和补充答疑书。2. 施工图、现行施工验收规范和评定标准。3.《中华人民共和国建筑法》、《建设工程质量管理条例》、安全方面的 法规、规范。 4. 现场调查资料。 5. 工地报字第(2001)1003 号《岩土工程勘察报告》。二、工程概况:(一)建筑概况: 该工程位于雨山路和红旗南路交叉口的西南角,建筑面积 18170m2,建筑高度 66.05m,地下一层,地上 15 层。地下一层战时作二等人员掩蔽部,设一个防护单元,平时作小汽车库。地下防水等级属一级,防水方案选用砼自防水,迎水面附加聚氨脂涂膜防水层。地上一、二层为裙楼,每层面积约2000m2,层高 5m。其东侧为商场,西侧为办公区。地上自三~十五层为主楼,每层面积约 800m2,层高 3.9m。主楼设电梯两部,裙楼设液压货梯和自动扶梯各一部。裙楼外墙面:干挂暗黄色磨光花岗石、亚光灰绿色铝板幕墙。主楼外墙面:北立面为铝板幕墙,南立面为釉面砖,东、西立面为铝板幕墙和釉面砖各半。主出入口雨蓬采用铝合金雨蓬。窗为铝合金窗,门有防火门、胶合板门、铝合金弹簧门和实木门。室内吊顶主要是轻钢龙骨矿棉板,室外悬挑部分采用钢板网粉平顶。屋面为倒置式 II 级卷材防水保温屋面。楼地面类型主要有水磨石、地砖、花岗岩和 107 胶等。内墙面除卫生间为瓷砖墙面之外,其余大部分为乳胶漆墙面。安装工程:强弱电、给排水、消防、通风空调等项目齐全。(二)结构概况:结构型式:框架剪力墙结构,主楼长 40m,宽 17m,主要柱网(8m+8m)×8m。主楼与裙楼地下室停车场形成整体结构。钻孔灌注桩,直径有 φ800、φ600 两种,桩长 30m 左右。其上设承台和梁式钢筋砼满堂基础。墙体:地上采用 MU7.5,190×190×90 的粘土空心砖砌筑,地下采用标准...
