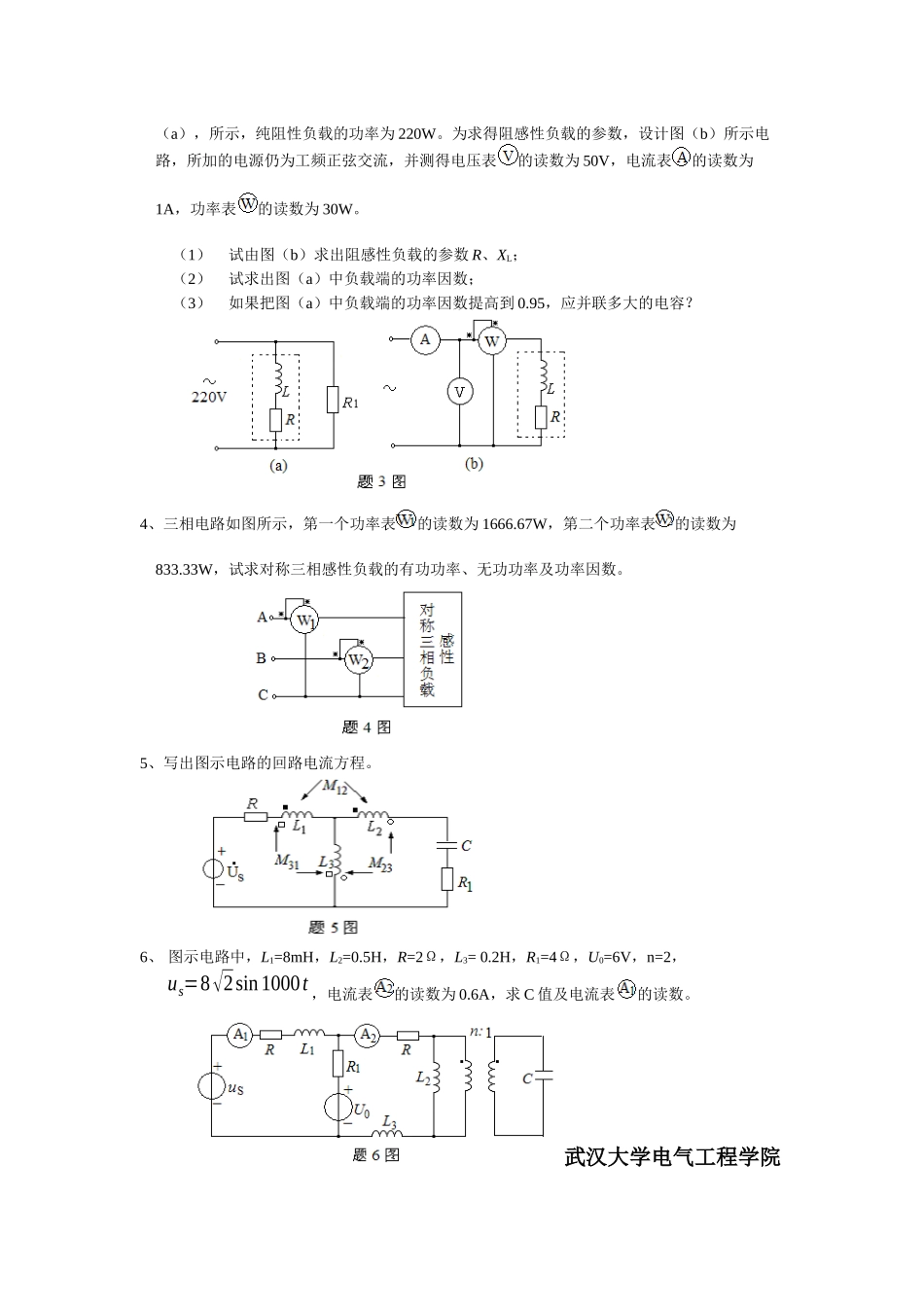

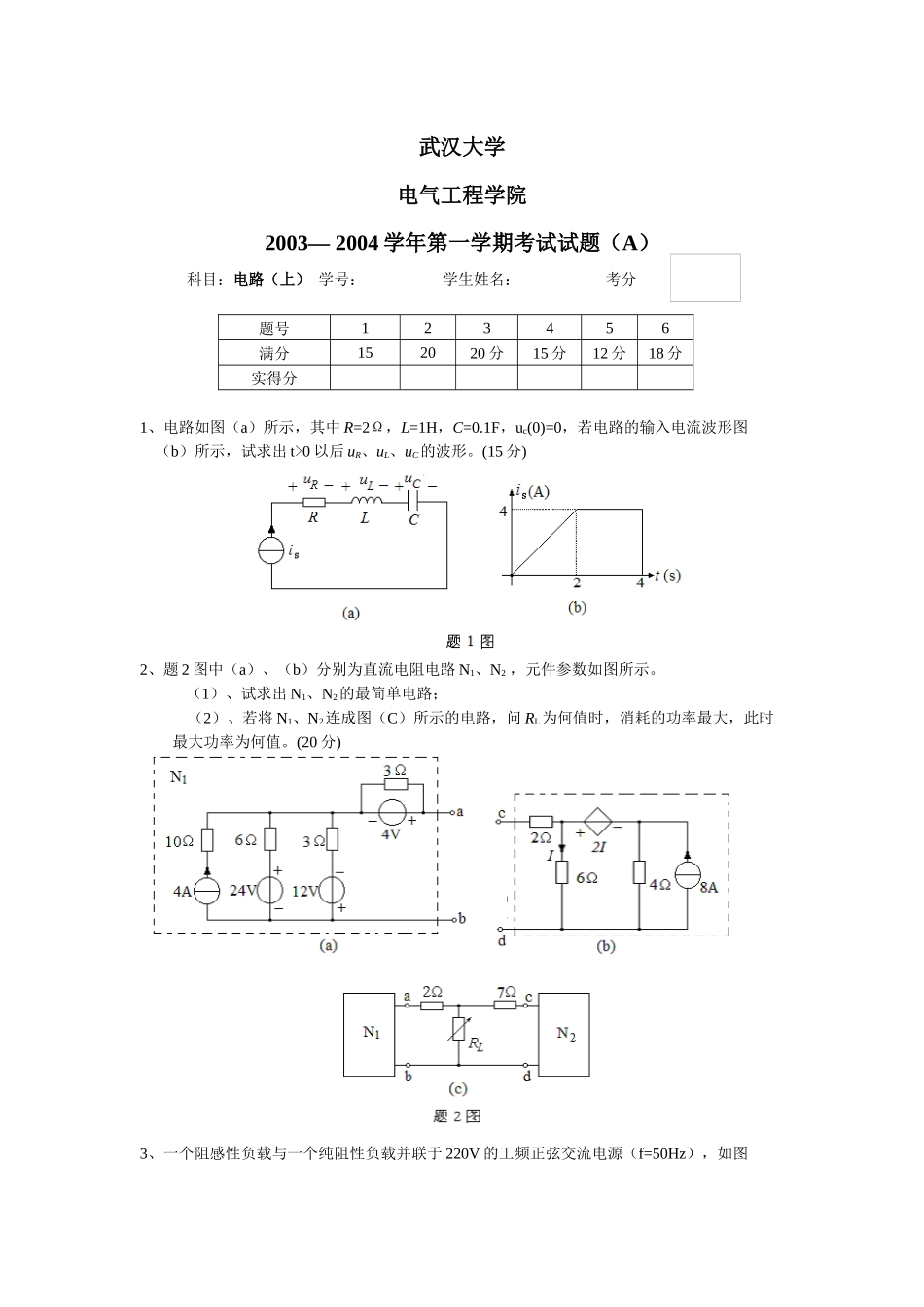

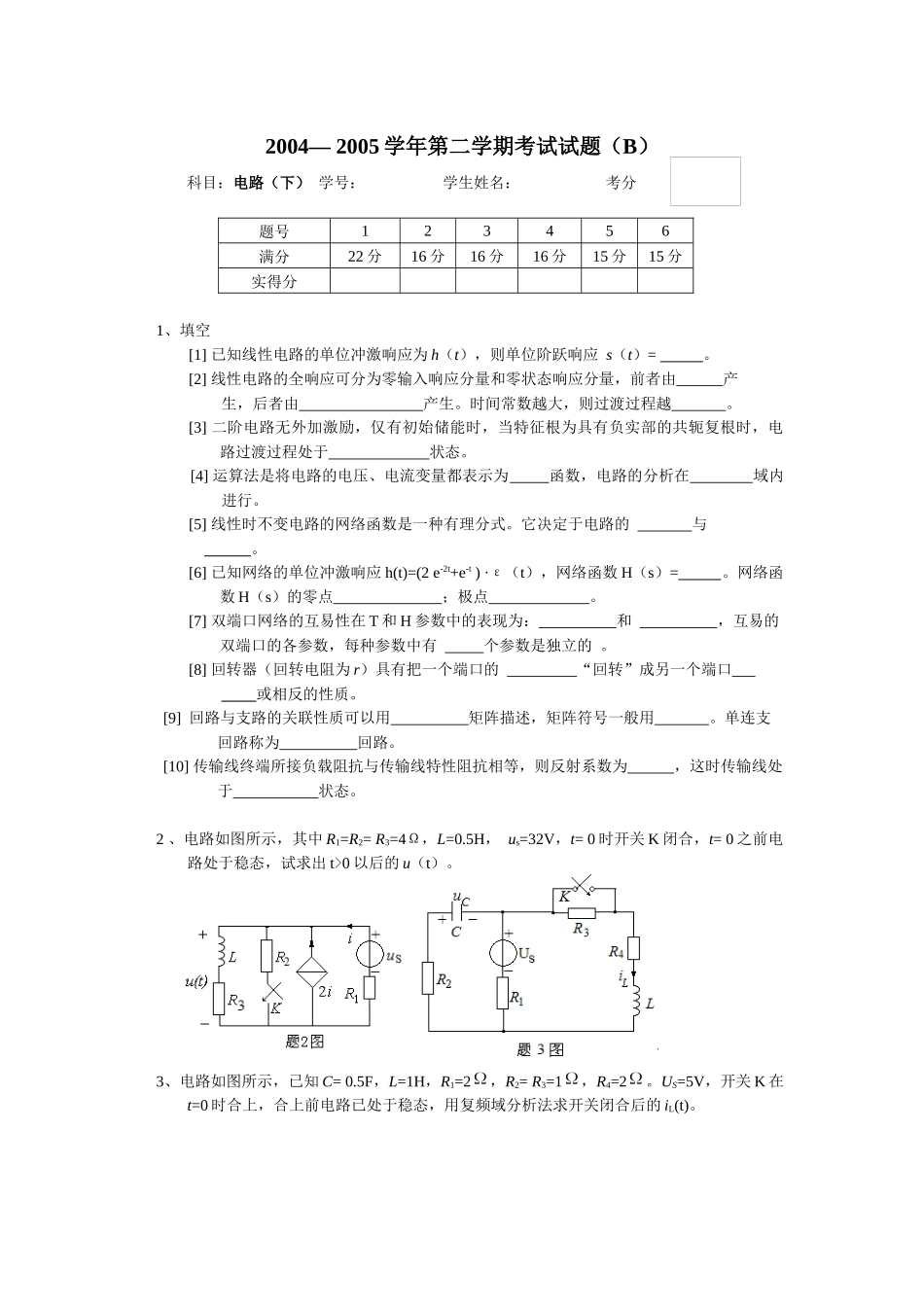

武汉大学电气工程学院2003— 2004 学年第一学期考试试题（A）科目：电路（上） 学号： 学生姓名： 考分 题号123456满分152020 分15 分12 分18 分实得分1、电路如图（a）所示，其中 R=2Ω，L=1H，C=0.1F，uc(0)=0，若电路的输入电流波形图（b）所示，试求出 t>0 以后 uR、uL、uC的波形。(15 分)2、题 2 图中（a）、（b）分别为直流电阻电路 N1、N2 ，元件参数如图所示。（1）、试求出 N1、N2的最简单电路；（2）、若将 N1、N2连成图（C）所示的电路，问 RL为何值时，消耗的功率最大，此时最大功率为何值。(20 分) 3、一个阻感性负载与一个纯阻性负载并联于 220V 的工频正弦交流电源（f=50Hz），如图（a），所示，纯阻性负载的功率为 220W。为求得阻感性负载的参数，设计图（b）所示电路，所加的电源仍为工频正弦交流，并测得电压表的读数为 50V，电流表的读数为1A，功率表的读数为 30W。（1）试由图（b）求出阻感性负载的参数 R、XL；（2）试求出图（a）中负载端的功率因数；（3）如果把图（a）中负载端的功率因数提高到 0.95，应并联多大的电容？ 4、三相电路如图所示，第一个功率表的读数为 1666.67W，第二个功率表的读数为833.33W，试求对称三相感性负载的有功功率、无功功率及功率因数。5、写出图示电路的回路电流方程。 6、 图示电路中，L1=8mH，L2=0.5H，R=2Ω，L3= 0.2H，R1=4Ω，U0=6V，n=2，us=8√2sin1000t ，电流表的读数为 0.6A，求 C 值及电流表的读数。 武汉大学电气工程学院2004— 2005 学年第二学期考试试题（B）科目：电路（下） 学号： 学生姓名： 考分 题号123456满分22 分16 分16 分16 分15 分15 分实得分1、填空[1] 已知线性电路的单位冲激响应为 h（t），则单位阶跃响应 s（t）= 。[2] 线性电路的全响应可分为零输入响应分量和零状态响应分量，前者由 产生，后者由 产生。时间常数越大，则过渡过程越 。[3] 二阶电路无外加激励，仅有初始储能时，当特征根为具有负实部的共轭复根时，电路过渡过程处于 状态。[4] 运算法是将电路的电压、电流变量都表示为 函数，电路的分析在 域内进行。[5] 线性时不变电路的网络函数是一种有理分式。它决定于电路的 与 。[6] 已知网络的单位冲激响应 h(t)=(2 e-2t+e-t ) ·ε（t），网络函数 H（s）= 。网络函数 H（s）的零点 ；极点 。[7] 双端口网络的互易性在 T 和 H 参数中的表现为： 和 ，互易的...
